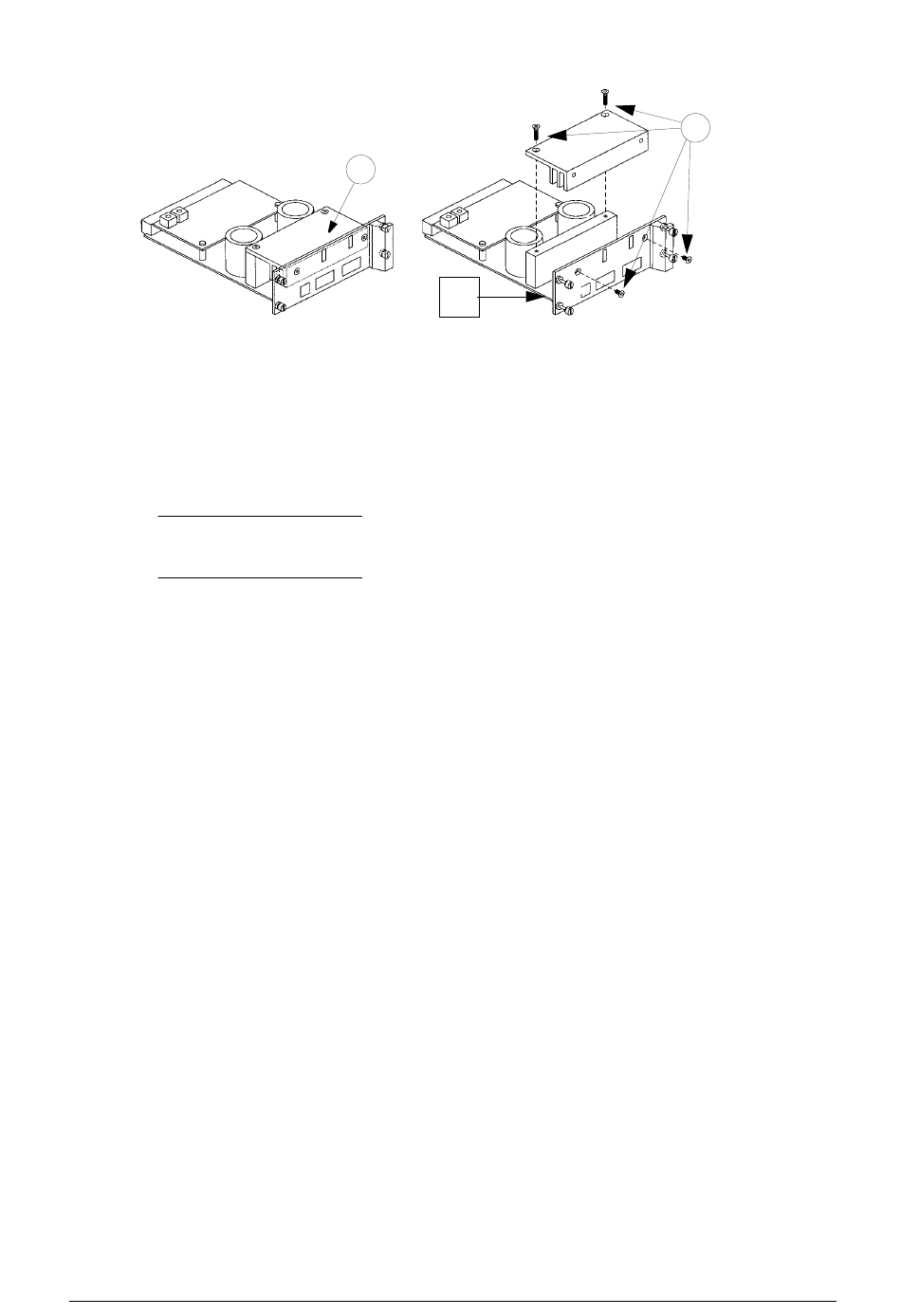

Fig. 30
E - Fusible de protection moteur pas/pas étau supplémentaire motorisé
(option)
"4 Amp. - retardé".
Si ce fusible a fondu, le voyant vert du module électronique correspondant ST2DRV reste éteint et
l'étau n'est pas actionné.
Pour remplacer ce fusible il faut enlever du rack le 3ème module ST2DRV (chap. 9.8, page 43).
Enlever les quatre vis (V1) qui permettent de séparer la partie haute (V) du dissipateur en accédant
au fusible sur la carte (fig. 30).
Nota bene: après remplacement du fusible, monter à nouveau le dissipateur (V) en serrant
bien les vis (V1) de manière à garantir une bonne conductibilité thermique entre les parties en
contact (fig. 30).
F - Fusible de protection senseurs/sorties
"1.6 Amp. - retardé".
Si ce fusible a fondu, le voyant vert du module entrées/sorties est éteint et bien que l'écran soit
allumé et le clavier opérationnel, aucun senseur n'est reconnu (les axes ne trouvent pas la position
"zéro") et aucun actuateur n'est alimenté (le moteur de la fraise ne tourne pas, etc...)
Pour remplacer ce fusible, il faut enlever le module entrées/sorties du rack (chap. 9.10, page 45).
G - Fusible de protection moteur fraise
"3.15 Amp. - rapide" (110V: "6.3 Amp. - rapide").
Si ce fusible a fondu, le moteur de la fraise ne se met pas en marche.
Le fusible est dans la carte qui règle l'allure du moteur et qui se trouve dans le soubassement de la
machine (chap. 9.14, page 50).
V
C
Copyright Silca 1999
Manuel d'instruction - Français
V1
39
