9.9

Remplacement module CPU

1) éteindre la machine et débrancher le câble d'alimentation.
2) enlever le couvercle (O) (chap. 9.5, page 40).
3) débrancher la fiche 1 du module d'alimentation.
4) débrancher les câbles:
- 2 (moteur axe Y)
- 3 (moteur axe X)
- 4 (alimentation modules)
- 5 (moteur axe A)
- 6 (moteur axe Z)
- 7 (alimentation modules)
- 8 (moteur axe B)
- 9 (alimentation modules)
- 10 (sériel A)
- 11 (sériel B)
5) desserrer les deux vis (W) qui fixent le module (sans les enlever complètement) (fig. 39).
6) désenfiler le module du rack et le remplacer par le nouveau.
7) fixer avec les deux vis (W) et connecter à nouveau les câbles 2/3/4/5/6/7/8/9/10/11 et la fiche
1.
ATTENTION: quand on remplace ce module qui contient la mémoire Ram, on entraîne la perte du pro-
gramme opérationnel.

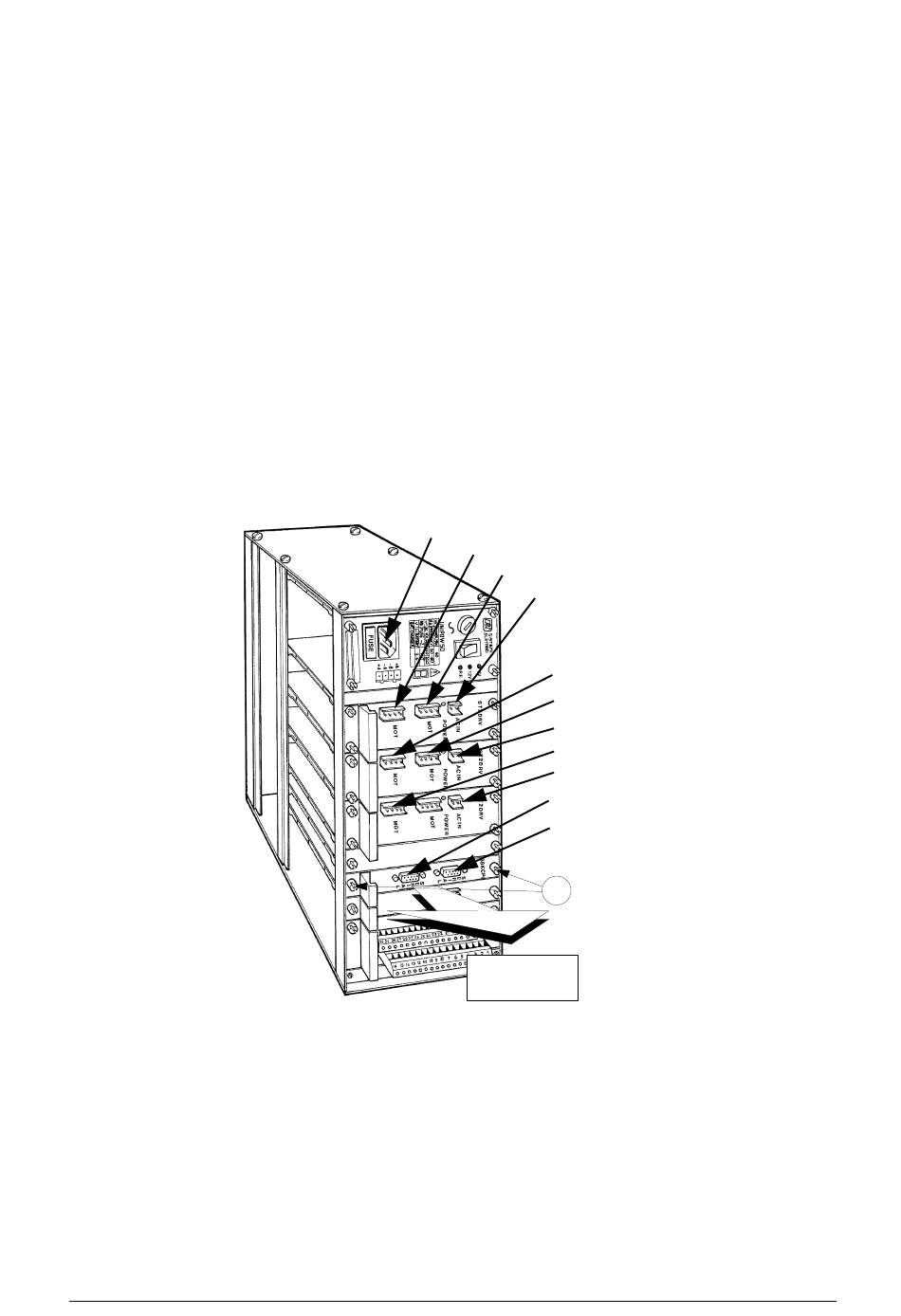

Fig. 39
44
1
2
3
4
5
6
7
8
9
11
10
W
MODULE
CPU
