Manuel d'instruction - Français
9.14
Accès aux composants électriques dans le soubassement
Il faudra avoir accès à ce compartiment à tout moment:
-
remplacer le transformateur d'alimentation,
-
remplacer la carte de "zéro" de l'axe Y ou son câblage,
-
remplacer la carte de commutation 1ère/2ème allure moteur fraise ou ses câbles,
-
remplacer la carte régulant la vitesse du moteur fraise, en modifier l'étalonnage ou en rempla-
cer les câbles,
-
remplacer le senseur de "zéro" de l'axe Y,
-
remplacer des câbles.
Pour accéder au compartiment du soubassement:
1) Eteindre la machine et débrancher le câble d'alimentation,
2) renverser la machine sur le dos,

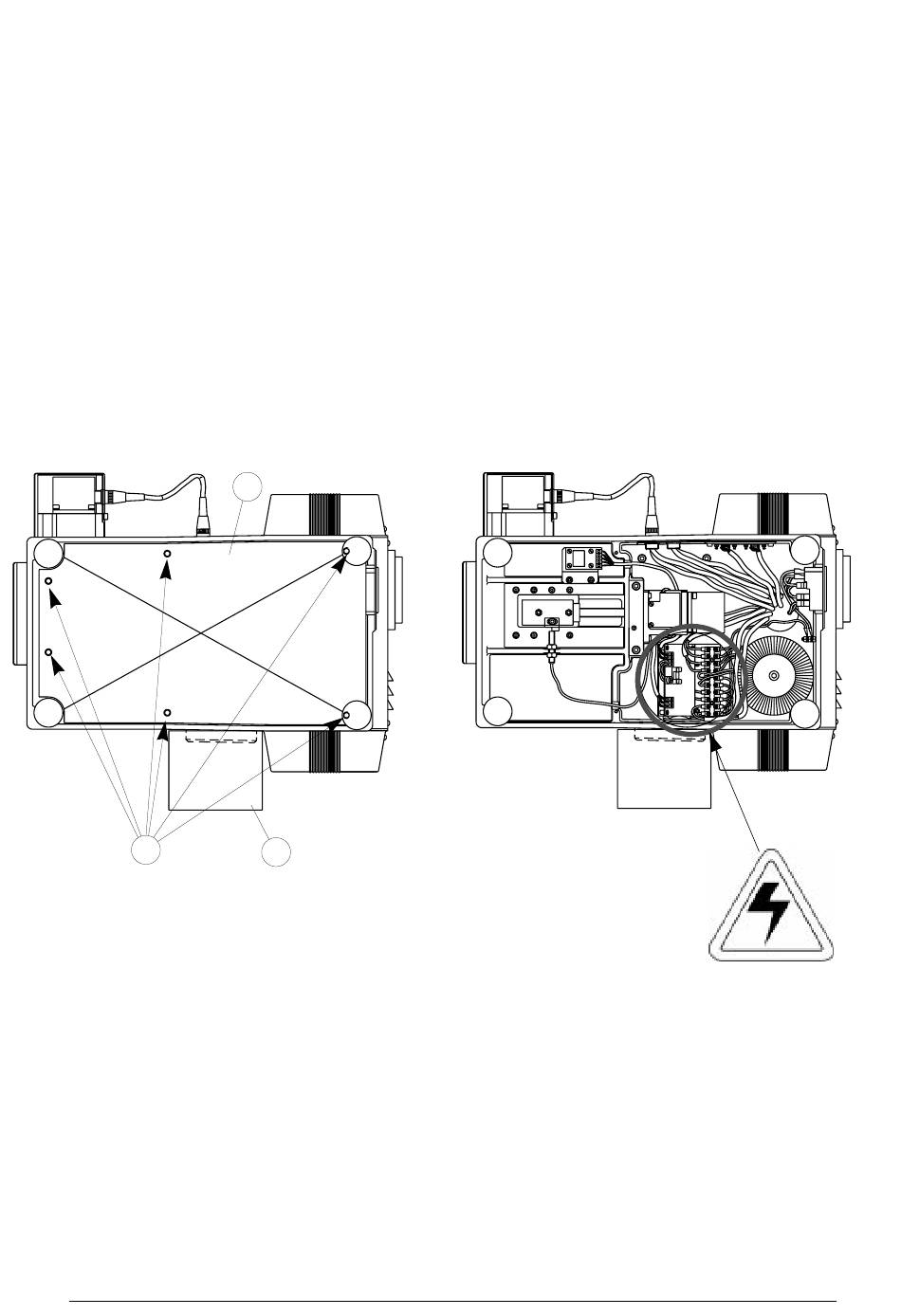

3) enlever la plaque de fond (V3) en desserrant les 6 vis (fig. 48).
ATTENTION: si vous devez travailler à cet endroit quand la machine est allumée (pour régler un sen-
seur ou encore la 1ère allure de révolution de la fraise par exemple), faire très attention à
ne pas toucher les composants de la "carte de régulation de l'allure du moteur fraise"
parce qu'ils sont connectés directement au réseau (220 ou 110 Volts).
V3
V2
Fig. 48
50
A1
Copyright Silca 1999
QUATTROCODE
