Remplacement module entrées/sorties et plaque à bornes
1) éteindre la machine et débrancher le câble d'alimentation.
2) enlever le couvercle (O) (chap. 9.5, page 40).
ATTENTION: ne pas plier le couvercle au cours de cette opération car les saillies d'attache avec la ma-
chine pourraient facilement se rompre.
3) ébrancher la fiche 1 du module d'alimentation.
4) débrancher les câbles:
- 2 (moteur axe Y)
- 3 (moteur axe X)
- 4 (alimentation modules)
- 5 (moteur axe A)
- 6 (moteur axe Z)
- 7 (alimentation modules)
- 8 (moteur axe B)
- 9 (alimentation modules)
- 10 (sériel A).
- 11 (sériel B)
- 12 (alimentation module en-
5) desserrer les quatre vis (W) du module
(sans les enlever complètement) (fig. 40).
6) désenfiler partiellement le module du
rack et séparer la plaque à bornes de la
carte entrées/sorties (X) (fig. 41).
7) enlever complètement la carte entrées/
sorties, la remplacer par une nouvelle
carte et la réintroduire partiellement dans
le rack.
8) resolidariser la plaque à bornes à la carte
et introduire le module complet dans le
rack.
Nota bene: si on applique cette procédure, il n'est pas nécessaire de débrancher tous les
senseurs et tous les actuateurs de la plaque à bornes chaque fois qu'il faut enlever la carte
entrées/sorties. Contrôler que la connexion entre carte et plaque à bornes ait effectivement été
rétablie avant d'introduire à nouveau le module complet dans le rack.
9) fixer le module avec les quatre vis (W) (fig. 40) et connecter à nouveau les câbles 2/3/4/5/6/
7/8/9/10/11/12 et la fiche 1.

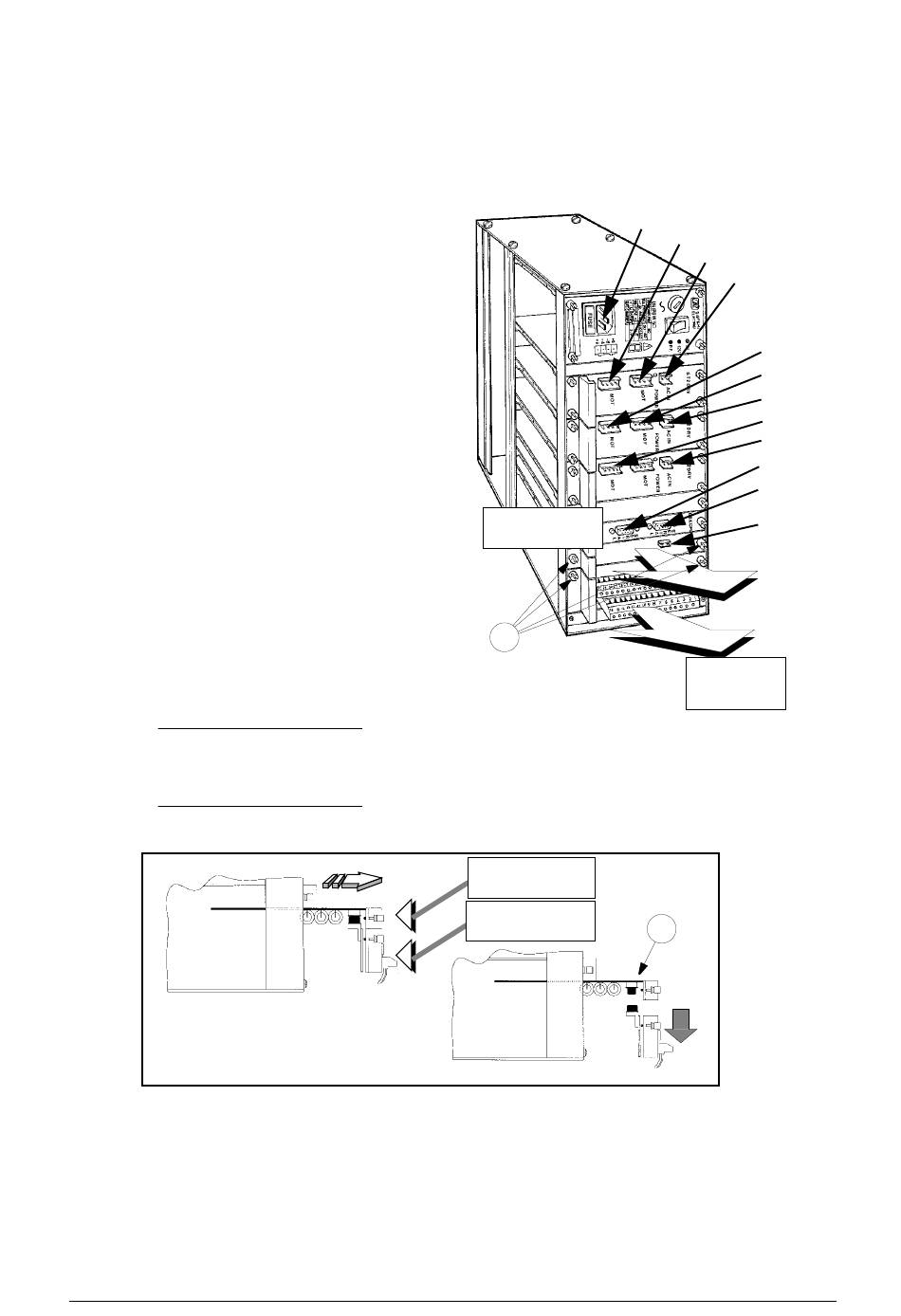

Fig. 41
