Contrôle et remplacement des fusibles
Dans la machine, il y a sept fusibles A-B-C-D-E-F (fig. 29, page 38), situés en différents points pour
garantir la protection des composants électroniques contre d'éventuelles variations dans le voltage
du réseau et pour éviter que des pannes à une carte puissent se propager et endommager d'autres
parties des circuits électrique ou électronique.
Nota bene: il faut toujours contrôler les fusibles avec un instrument qui en mesure la
continuité (testeur, ohmmètre, multimètre, etc...) qui, bien que semblant intacts à un contrôle
visuel, pourraient être électriquement isolés.
En outre un fusible sera toujours remplacé par un autre équivalent (en Ampères) et type (rapide ou
retardé) comme indiqué dans le manuel.
A - Fusible général
"4 Amp. - rapide" (110V: "8 Amp. - rapide")
Branché dans la prise de la machine (fig. 27) (cette même prise contient un fusible de réserve
aussi.).
Si ce fusible a fondu, Quattrocode reste éteinte, aucun affichage n'apparaît au moniteur, toute
commande reste sans réponse et il n'y a aucun dialogue avec l'ordinateur.
Pour remplacer les fusibles B - C - D - E - F insérés dans les cartes du rack électronique, il faut
enlever le couvercle (O) comme suit:
1) débrancher le câble électrique
2) enlever les trois vis (O1) (fig. 27 - vue arrière).
3) enlever le couvercle (O) en le poussant dans la direction indiquée par les flèches (fig. 28).
ATTENTION: ne pas plier le couvercle au cours de cette opérations car les saillies d'attache avec la
machine pourraient facilement se rompre.

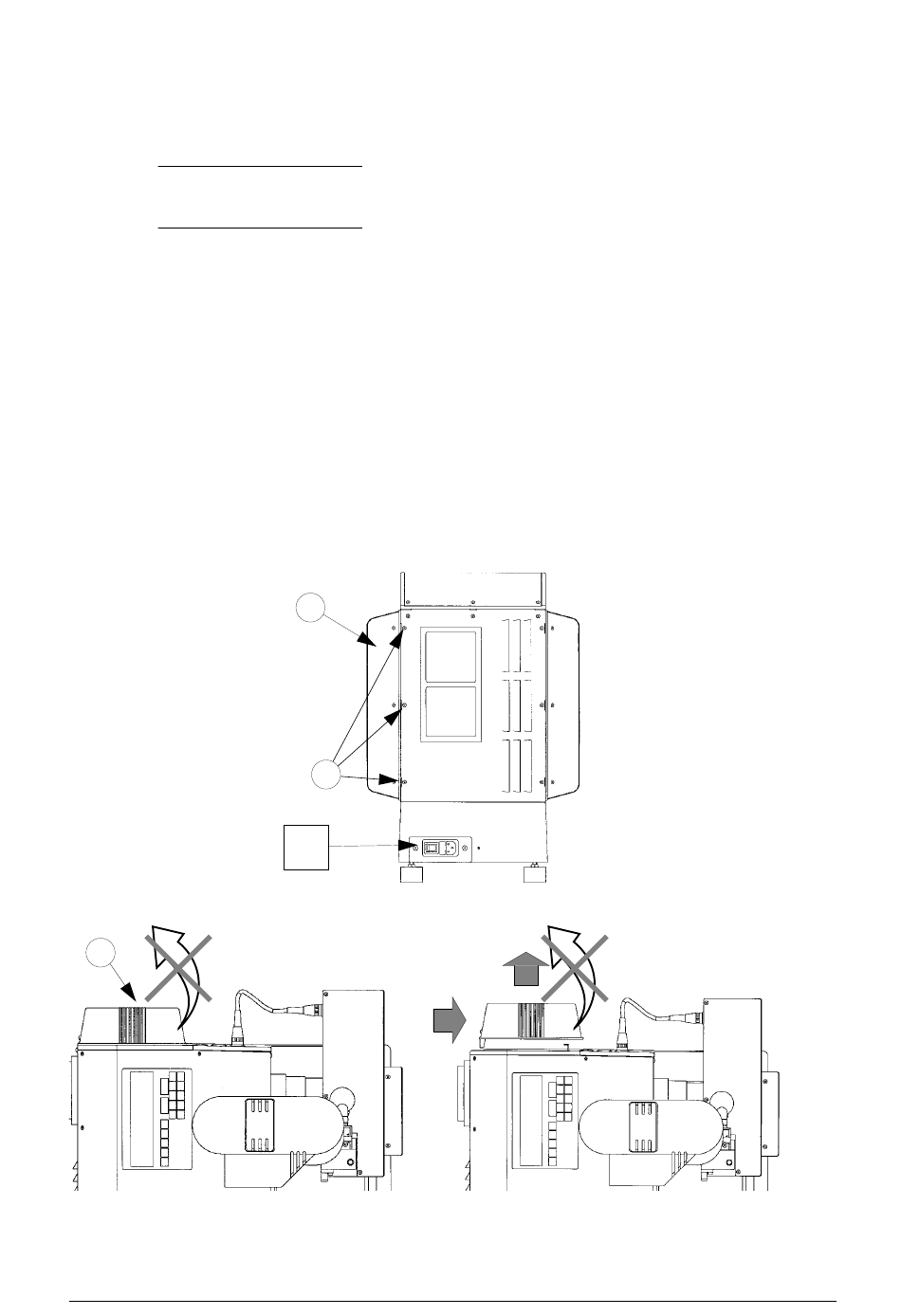

Fig. 27
O
Fig. 28
O
O1
A
