Transformateur d'isolement médical
Le transformateur d'isolement est un dispositif de séparation qui empêche les composants du système de développer un
courant de fuite excessif. Il est branché dans un circuit dédié.

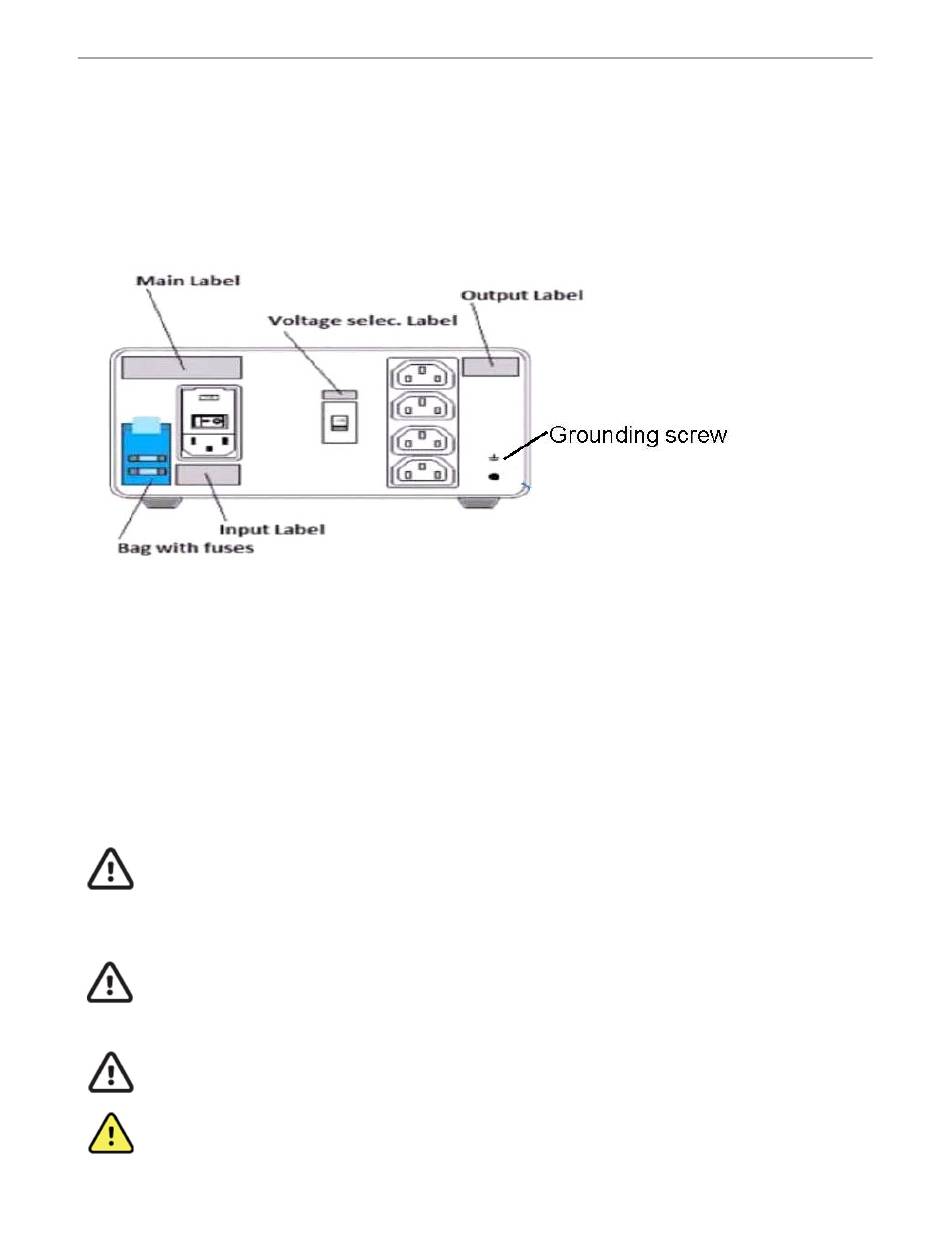

Figure 3 Transformateur d'isolement médical
Caractéristiques du transformateur d'isolement médical
Fréquence :
Valeurs nominales de sortie :
Poids :
Dimensions :
RÉF. : 1404-004
ATTENTION : avant de connecter les composants du système au transformateur d'isolement, assurez-
vous que le sélecteur de tension (situé au-dessus de l'interrupteur d'alimentation) est réglé sur la tension
secteur appropriée. Toutes les unités expédiées par Welch Allyn sont réglées sur 115 V. Pour régler la
tension sur 230 V, déplacez le sélecteur de tension situé à droite de l'interrupteur d'alimentation.
ATTENTION : risque d'électrocution. Ne retirez pas le couvercle. Confiez l'entretien à un membre du
personnel de maintenance qualifié. La mise à la terre ne peut être fiable que lorsque les composants du
système sont connectés à une prise équivalente portant la mention « hospital grade » (qualité
hospitalière).
ATTENTION : l'utilisation de ce transformateur avec un équipement autre que celui fourni à l'origine,
ou dépassant les valeurs nominales, peut provoquer des dommages, un incendie ou des blessures.
AVERTISSEMENT : risque d'explosion éventuel. N'utilisez pas le transformateur en présence
d'anesthésiques inflammables.
50/60 Hz
115/230 V 1 000 VA
22 lbs. 9,98 kg
Hauteur
=
Largeur
=
Profondeur
=
TRANSFORMATEUR ISOLEMENT 1 000 VA MED GLOBAL
Entrée 115 VCA, 50/60 Hz, 2 fusibles 10 AT / Entrée 230 VCA,
50/60 Hz, 2 fusibles 6,3 AT
CONFIGURATION ET INSTALLATION
130 mm
203 mm
280 mm
