GET 2ND INJ. KIT Guide D'installation page 9

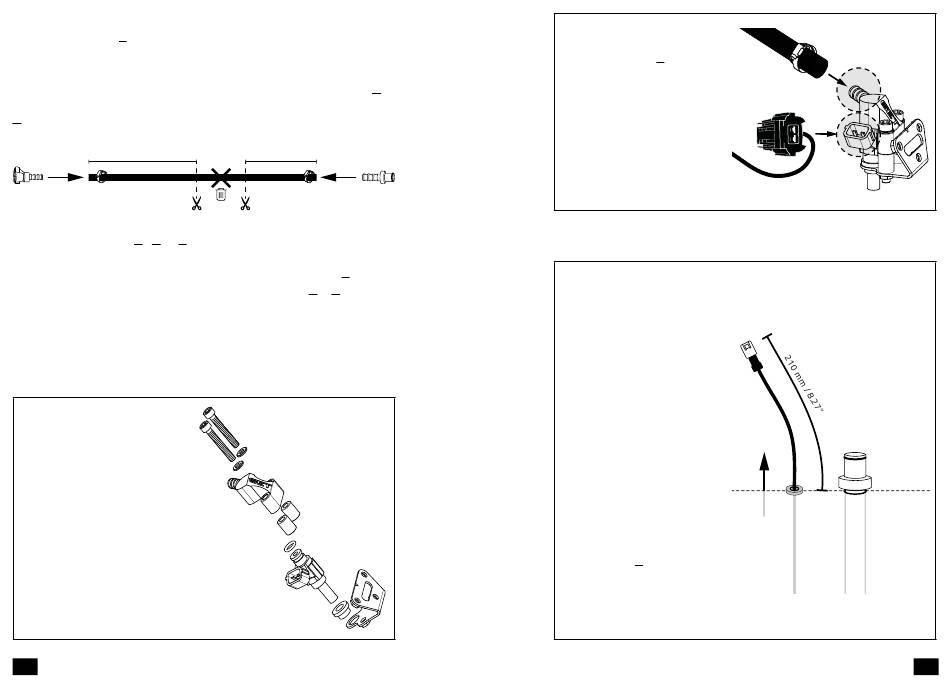

2. Tagliare 310 mm / 12.20" dal tubo carburante GET, incluso nel kit.
Questo spezzone "C" verrà successivamente agganciato al secondo
iniettore GET. Installare il raccordo tubo carburante contenuto nel
kit GET sul tubo usando una fascetta stringitubo da Ø 15mm / 0.59".
3. Tagliare 110 mm / 4.33" dal tubo carburante GET (tubo "D").
Installare il raccordo tubo carburante bianco su un lato del tubo
D e fissarlo con una fascetta stringitubo da Ø 15mm / 0.59".
310 mm / 12.20"
C
4. Collegare i tubi A, B e C al raccordo a tre vie incluso nel
kit fissando il tutto con le fascette stringitubo. Utilizzare una
fascetta stringitubo da Ø 15 mm / 0.59" sul tubo C, e due
fascette stringitubo da Ø 13 mm / 0.51" sui tubi A e B.
D. INSTALLAZIONE KIT SECONDO INIETTORE
ASSEMBLAGGIO SECONDO INIETTORE
1.
Utilizzare i due
distanziali rossi e le
viti forniti nel kit per
fissare l'iniettore alla
staffa di supporto, e
installare il fuel rail
rosso. Non dimenticare la
guarnizione dell'iniettore.
Suggeriamo di applicare
un frenafiletti forte (ad
esempio Loctite 278).
IT
110 mm / 4.33"
D
16
2.
Collegare l'estremità del
tubo carburante D al fuel rail
con una fascetta stringitubo
da Ø 13mm / 0.51".
Collegare il connettore
maschio del cablaggio
del secondo iniettore al
secondo iniettore. Fissare il
tubo e il cablaggio assieme
con un paio di fascette.
INSTALLAZIONE DELLA STAFFA DI SUPPORTO
1.
Tirare fuori dal
collettore il cablaggio
secondo iniettore,
facendolo passare
attraverso il foro da
Ø 6 mm / 0,24" del
cablaggio iniettore
precedentemente fresato
(Sezione C, "Collettore",
step 4). Il cablaggio deve
sporgere di circa 210 mm
/ 8.27" dal collettore.
Attenzione al gommino
dell'iniettore: deve essere
ben posizionato sulla
superficie del collettore. Far
passare la parte superiore
del raccordo del tubo
carburante D attraverso il
foro da Ø 8 mm / 0.31" del
tubo carburante, fresato
precedentemente (Sezione
C, "Collettore", step 4).
D
Esterno
Outside
Inside
Interno
D
GET
Tubo
fuel hose carburante
GET
17 IT
