2.

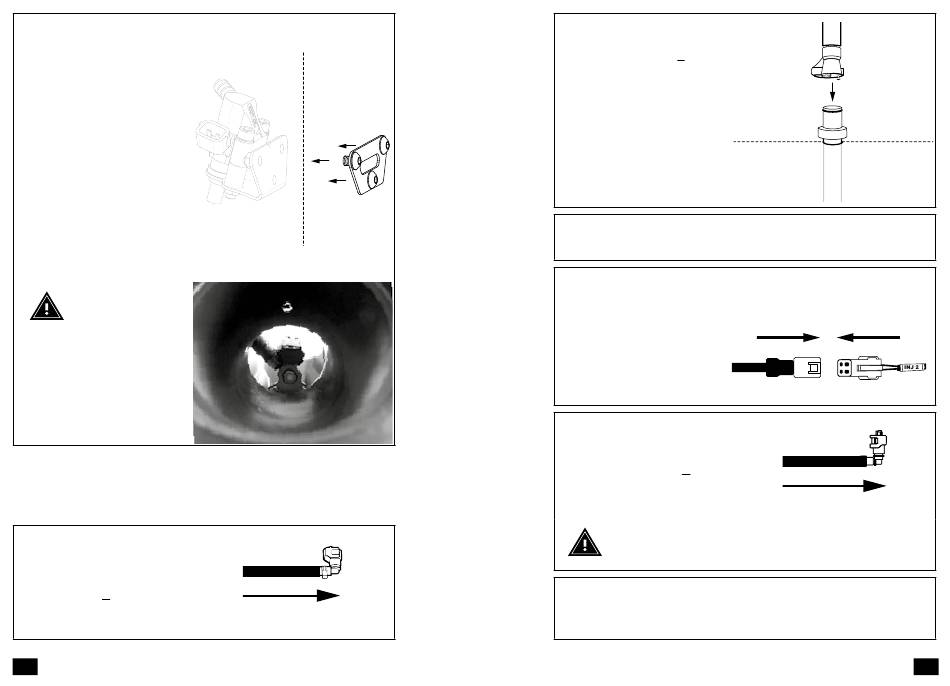

Alinhe o suporte
metálico fornecido na parte
externa da caixa do filtro de
ar sobre os três orifícios
feitos anteriormente na
etapa 2, seção "CAIXA
DO FILTRO DE AR". Fixe
o suporte metálico e o
segundo injetor junto com
os parafusos e arruelas
fornecidos no kit GET.
Aplique uma trava de rosca
forte (por exemplo, Loctite
278). O segundo injetor
agora está fixado na caixa
do filtro de ar.
ATENÇÃO:
Certifique-se de
que o injetor esteja
bem-posicionado:
o l h a n d o - o
desde o corpo
do acelerador, o
injetor deve estar
p e r f e i t a m e n t e
centrado.
INSTALAÇÃO DO KIT DO SEGUNDO INJETOR
1.
Conecte a
extremidade da
mangueira "A" ao injetor
original do fabricantel.
PT
Dentro Inside Outside Fora
A
Para o injetor original To OEM injector
do fabricante
58
2.
Conecte a extremidade
da mangueira "C" ao
tampão da mangueira de
combustível instalada na
caixa do filtro de ar (Seção
D, "Instalação do suporte
de fixação do injetor", etapa
1). Instale a mangueira
passando-a pelo lado
esquerdo da motocicleta.
3.
Reinstale a caixa do filtro de ar, agora equipado com o
2º injetor GET.
4.
Remova a tampa de
proteção do conector
"INJ2" da centralina GET
e plugue-o ao conector
fêmea do chicote do
segundo injetor.
5.
Conecte a extremidade
da mangueira "B" à
bomba de combustível.
ATENÇÃO: Preste atenção às bordas cortantes.
6.
Reinstale o tanque de combustível, o assento e todos
os outros componentes inicialmente removidos durante as
etapas preparatórias.
59
C
GET
Mangueira de
fuel hose
combustível GET
Fora
Outside
Dentro
Inside
D
GET
Mangueira de
fuel hose
combustível GET
Second
Chicote do
GET
injector
segundo Centralina
harness ECU
injetor GET
B
Para a bomba de
To the fuel pump
combustível
