GET 2ND INJ. KIT Guide D'installation page 14

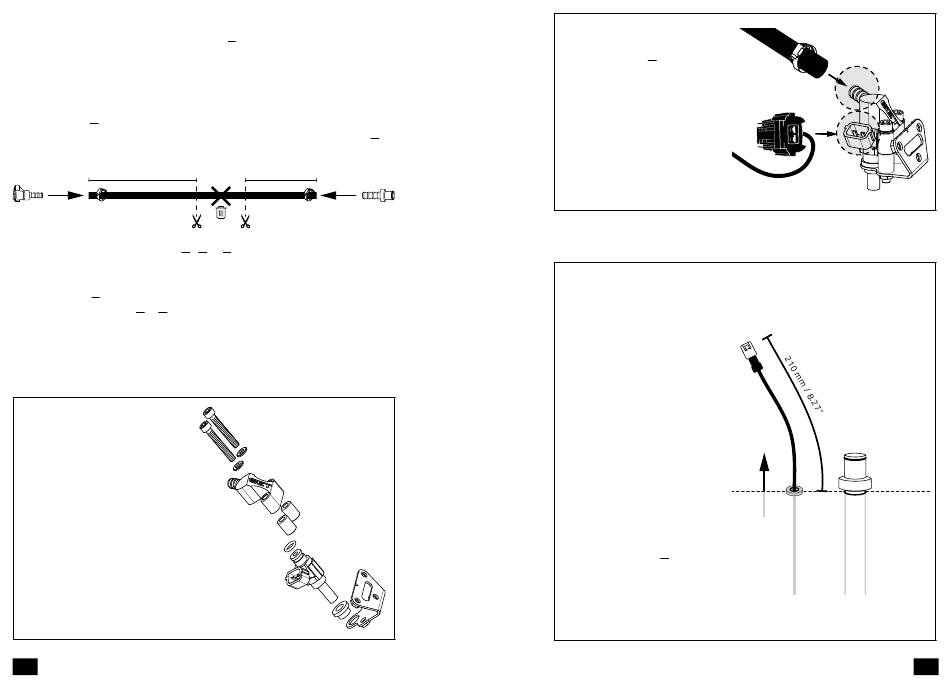

2. Corte 310 mm / 12.20" de la manguera de combustible
GET, incluida en el kit. Esta parte "C" se conectará al segundo
inyector GET. Instale el tapón de la manguera de combustible
suministrado en el kit GET en la manguera utilizando una
abrazadera de manguera de Ø 15mm / 0.59".
3. Corte 110 mm / 4.33" de la manguera de combustible GET
(manguera "D"). Instale el tapón blanco de la manguera de
combustible suministrado en un extremo de la manguera D, y
luego fíjelo con una abrazadera de manguera de Ø 15 mm / 0.59".
310 mm / 12.20"
C
4. Conecte las mangueras A, B y C con el acoplamiento de 3
vías incluido en el kit. Fije todo con abrazaderas de manguera.
Utilice una abrazadera de manguera de Ø 15 mm / 0,59" para
la manguera C, y abrazaderas de manguera de Ø13 mm / 0.51"
para las mangueras A y B.
D. INSTALACIÓN DEL KIT DEL 2° INYECTOR
ENSAMBLAJE DEL 2º INYECTOR
1.
Utilice los dos
separadores y tornillos
rojos suministrados
para fijar el inyector al
soporte e instale el riel
de combustible rojo. No
olvide la segunda junta
del inyector. Sugerimos
aplicar un fijador de
roscas fuerte (por
ejemplo, Loctite 278).
ES
110 mm / 4.33"
D
26
2.
Fije la manguera de
combustible D al riel de
combustible con una
abrazadera de manguera
de Ø 13 mm / 0.51".
Enchufe el conector
macho del mazo de cables
del segundo inyector al
segundo inyector. Junte la
manguera y el arnés con
un par de bridas.
INSTALACIÓN DEL SOPORTE DE FIJACIÓN DEL INYECTOR
1.
Extraiga el mazo
de cables del segundo
inyector de la caja de aire,
pasándolo por el orificio
del mazo de cables del
inyector de Ø 6 mm / 0.24",
realizado anteriormente
(Sección C, "Caja de aire",
paso 4). El mazo de cables
debe sobresalir de la caja
de aire unos 210 mm /
8.27". Preste atención al
ojal de goma del cable del
inyector: debe estar bien
encajado en la superficie de
la caja de aire. Pase la parte
superior del tapón de la
manguera de combustible
de la manguera D a través
del orificio de la manguera
de combustible de Ø 8
mm / 0.31", realizado
anteriormente (sección C,
"Caja de aire", paso 4).
D
Exterior
Outside
Inside
Interior
D
GET
Manguera de
combustible
fuel hose
GET
27 ES
