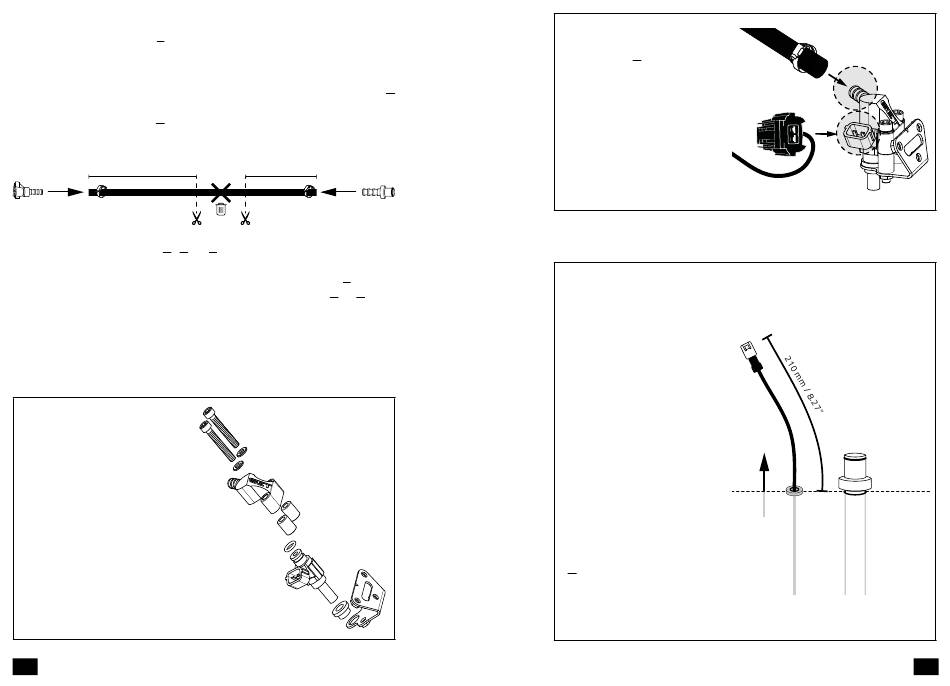

2. Coupez 310 mm / 12.20" du tuyau de carburant GET, inclus
dans le kit. Cette partie « C » sera connectée au deuxième injecteur
GET. Installez le bouchon du tuyau de carburant fourni dans le kit
GET sur le tuyau à l'aide d'un collier de serrage de Ø 15mm / 0.59".
3. Coupez 110 mm / 4.33" du tuyau de carburant GET (tuyau « D
»). Installez le bouchon blanc du tuyau de carburant fourni dans
une extrémité du tuyau D, puis fixez-le avec un collier de serrage
de Ø 15 mm / 0.59".
310 mm / 12.20"
C
4. Raccordez les tuyaux A, B et C à l'aide du raccord à 3 voies
inclus dans le kit. Fixez le tout avec des colliers de serrage. Utilisez
un collier de serrage de Ø 15mm / 0.59" pour le tuyau C, et des
colliers de serrage de Ø13 mm / 0.51" pour les tuyaux A et B.
D. INSTALLATION DU KIT DU 2ÈME INJECTEUR
MONTAGE DU DEUXIÈME INJECTEUR
1.
Utilisez
les
deux
entretoises rouges et les
vis fournies pour fixer
l'injecteur au support
et installez la rampe
de
carburant
rouge.
N'oubliez pas le deuxième
joint
de
l'injecteur.
Nous
vous
suggérons
d'appliquer un frein-filet
puissant (par exemple,
Loctite 278).
FR
110 mm / 4.33"
D
36
2.
Fixez le tuyau de
carburant D à la rampe
de carburant avec un
collier de serrage de Ø
13mm / 0.51". Branchez
le
connecteur
mâle
du faisceau du 2ème
injecteur sur le deuxième
injecteur. Unissez le tuyau
et le faisceau à l'aide de
deux colliers de serrage.
INSTALLATION DU SUPPORT DE FIXATION DE L'INJECTEUR
1.
Retirez le deuxième
faisceau d'injecteurs de
la boîte à air en le faisant
passer par le trou du
faisceau d'injecteur de
Ø 6 mm / 0.24" réalisé
précédemment
(Section
C, «Boîte à air», étape 4).
Le faisceau doit dépasser
du la boîte à air d'environ
210 mm / 8.27". Faites
attention à la bague en
caoutchouc du câble de
l'injecteur : il doit être
correctement fixé sur la
surface de la boîte à air
. Faites passer la partie
supérieure du bouchon
du tuyau de carburant
D dans le trou de Ø 8
mm / 0,31" du tuyau
de
carburant,
réalisé
précédemment
(Section
C, «Boîte à air », étape 4).
D
Extérieur
Outside
Inside
Intérieur
D
GET
Tuyau de
carburant
fuel hose
GET
37
