GET 2ND INJ. KIT Guide D'installation page 29

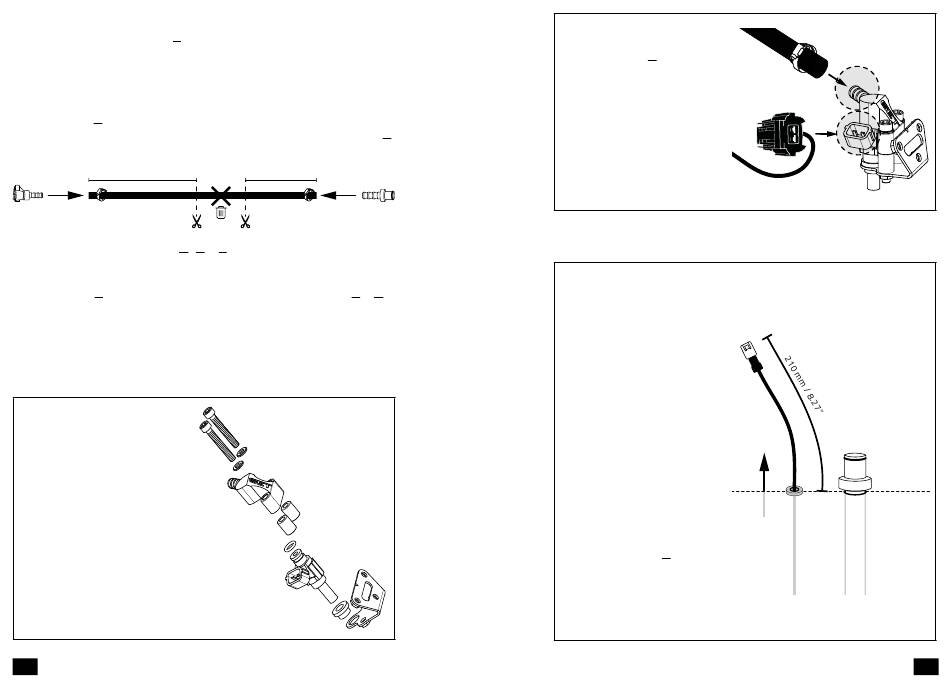

2. Corte 310 mm / 12.20" da mangueira de combustível GET,
incluída no kit. Esta parte "C" será conectada ao segundo injetor
GET. Instale o tampão da mangueira de combustível fornecido
no kit GET na mangueira usando uma braçadeira de mangueira de
Ø 15mm / 0.59".
3. Corte 110 mm / 4.33" da mangueira para combustível GET
(mangueira "D"). Instale o tampão branco da mangueira de
combustível fornecido em uma extremidade da mangueira D,
depois fixe-o com uma braçadeira de mangueira Ø 15 mm / 0.59".
310 mm / 12.20"
C
4.Conecte as mangueiras A, B e C com os encaixes de 3 vias
incluídos no kit. Fixe tudo com braçadeiras de mangueira.
Utilize braçadeiras para mangueiras Ø 15 mm / 0.59" para
a mangueira C, e Ø13 mm / 0.51" para as mangueiras A e B.
D. INSTALAÇÃO DO KIT DO 2º INJETOR
MONTAGEM DO 2º INJETOR
1.
Use os dois
espaçadores vermelhos e
parafusos fornecidos para
fixar o injetor ao suporte
de apoio e instale o
trilho de combustível
vermelho. Não esqueça
a vedação do segundo
injetor. Sugerimos a
aplicação de uma trava de
rosca forte (por exemplo,
Loctite 278).
PT
110 mm / 4.33"
D
56
2.
Fixe a mangueira de
combustível D ao trilho
de combustível com uma
braçadeira de mangueira
de Ø 13mm / 0.51".
Plugue o conector macho
do chicote do 2º injetor
ao 2º injetor. Amarre a
mangueira e o chicote
juntos com um par de
braçadeiras de plástico.
INSTALAÇÃO DO SUPORTE DE FIXAÇÃO DO INJETOR
1.
Puxe o chicote do
segundo injetor para fora
da caixa do filtro de ar,
passando-o através do
orifício de Ø 6 mm / 0.24"
do chicote do injetor, feito
anteriormente (Seção
C, "Caixa do Filtro de Ar",
etapa 4). O chicote deve
sair da caixa do filtro de
ar em cerca de 210 mm /
8.27". Preste atenção ao
passa-fios de borracha do
cabo do injetor: ele deve ser
devidamente encaixado na
superfície da caixa do filtro
de ar. Passe a parte superior
do tampão da mangueira
de combustível D através
do orifício da mangueira
de combustível de Ø 8 mm
/ 0.31", feito anteriormente
(Seção C, "Caixa do Filtro de
Ar", etapa 4).
D
Fora
Outside
Inside
Dentro
D
GET
Mangueira
de
fuel hose
combustível
GET
57 PT
