Structure et fonction
3.1.6
Éléments d'affichage et de commande, raccords
Affichages DEL
Interrupteur principal et rac-
cords
24

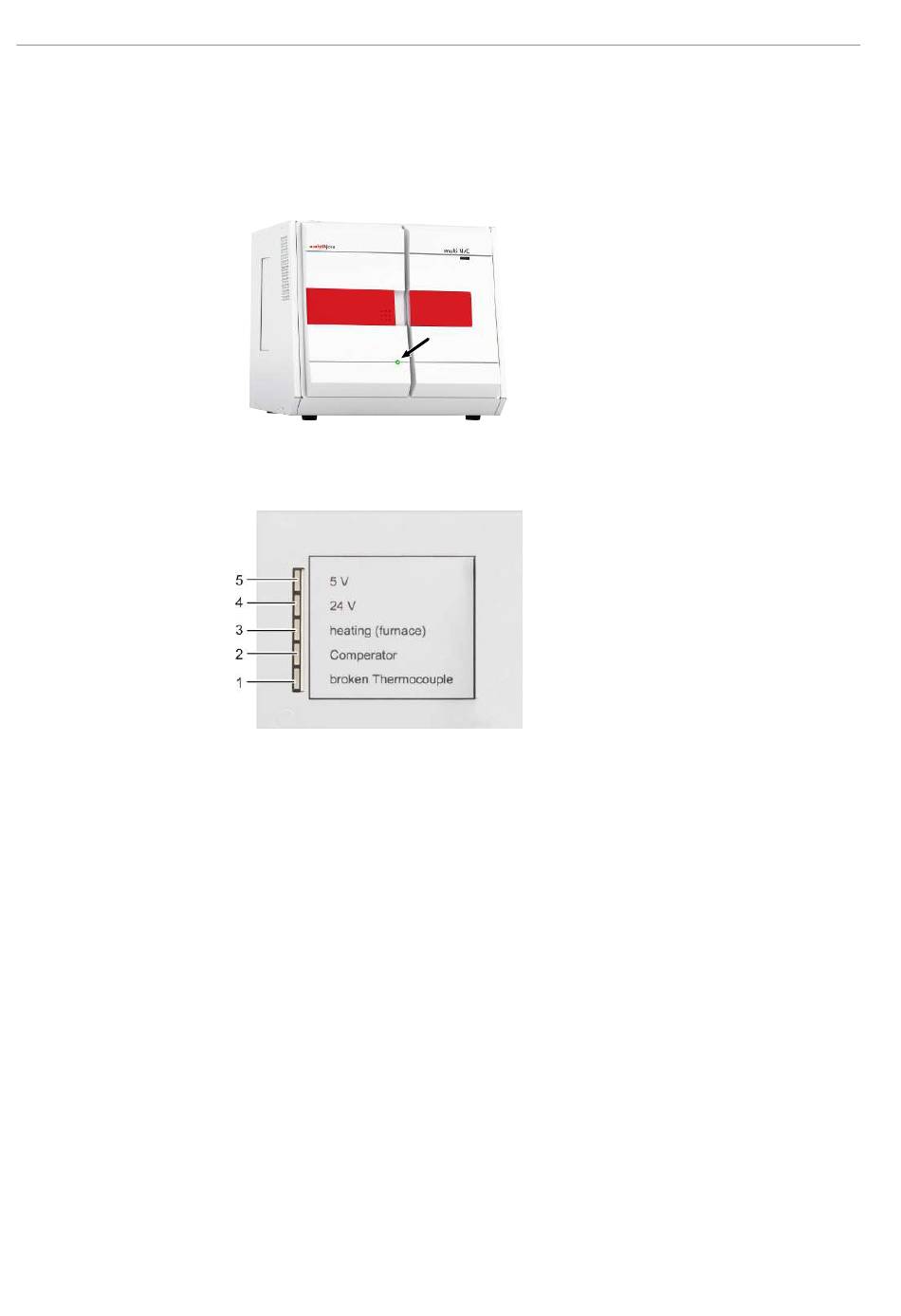

Sur la porte gauche de l'analyseur se trouve une DEL verte. La DEL s'allume après la mise
sous tension de l'analyseur et indique la disponibilité opérationnelle.
Fig. 15
LED de statut
La rangée de DEL située derrière la porte droite indique les différents états de l' a naly-
seur.
Fig. 16
Rangée de DEL (porte droite ouverte)
1 Rupture du thermoélément (s' a llume en
cas de thermoélément défectueux)
3 Chauffage du four en marche / à l' a rrêt
5 Tension du contrôleur interne à micro-
programme
À l'arrière de l'analyseur se trouvent l' i nterrupteur principal et les raccords suivants :
¡
Raccord secteur avec fusible de l'appareil
¡
Raccords de médias pour les gaz et les déchets
¡
Interfaces pour le raccord aux PC et accessoires
Un schéma figurant au milieu indique les différents raccords.
multi N/C pharma HT
2 Compensateur du four (s' a llume en cas
de température excessive)
4 Tension de l' a ppareil
