7. Lebensphasen
•
Bei der Verwendung/Montage von einem Schwenkflansch oder -zapfen
sind nur die mitgelieferten Schrauben zu verwenden.
•
Eine zu lange Schraube würde beim Montieren die Abdeckkappe bzw.
den Getriebedeckel zerstören.
•
Bei der Verwendung/Montage von einem Gelenk- oder Gabelkopf ist
auf korrektes Kontern der Köpfe mit der im Lieferumfang enthaltenen
Mutter zu achten.

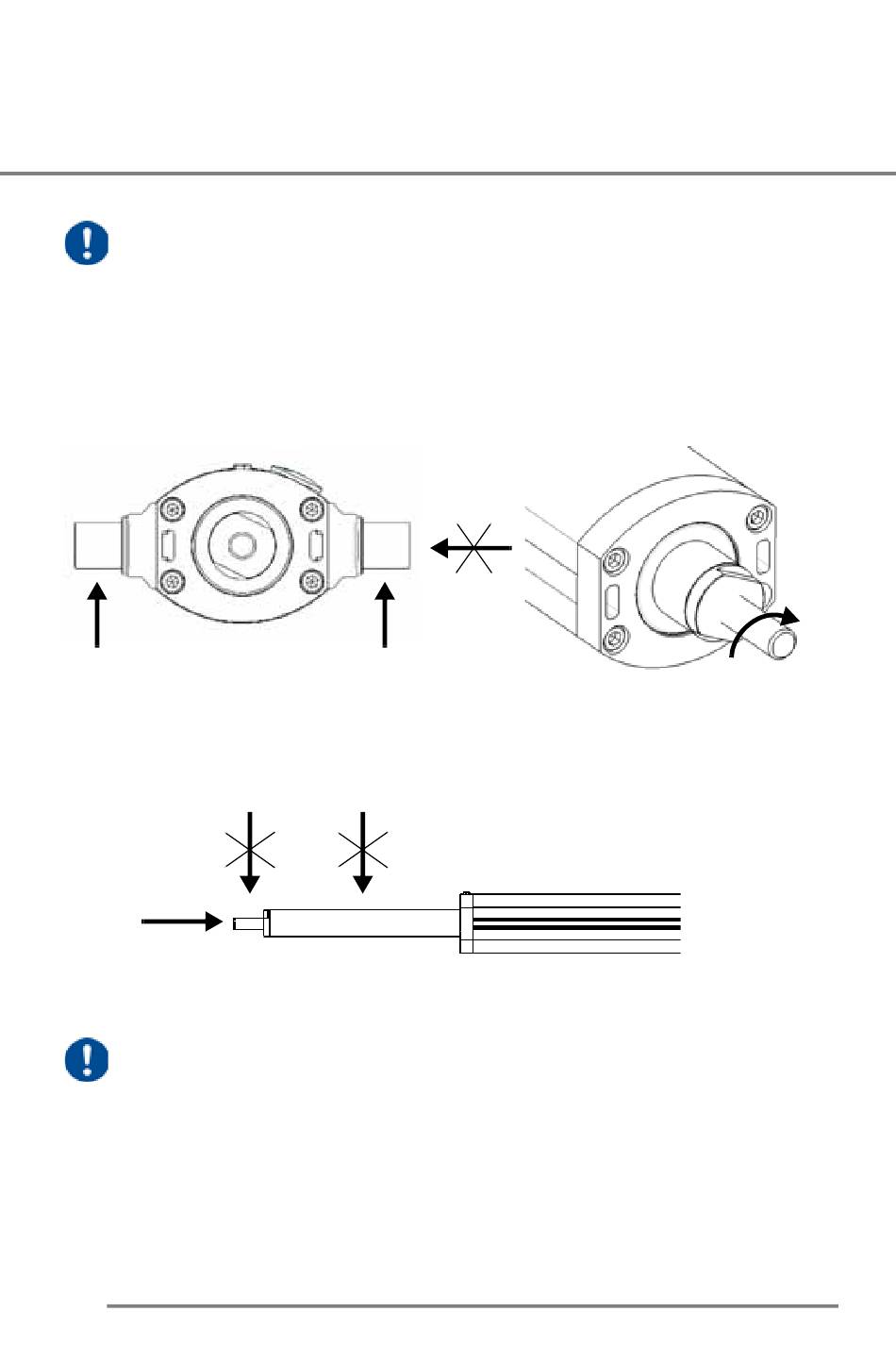

Die Einbaulage
F
1
Stützlast
F
Keine Querkräfte an der Schubstange!
28
F
=
2
Stützlast
Maximale Momente an der
<
Schubstange 2 Nm
