Dysfonctionnements

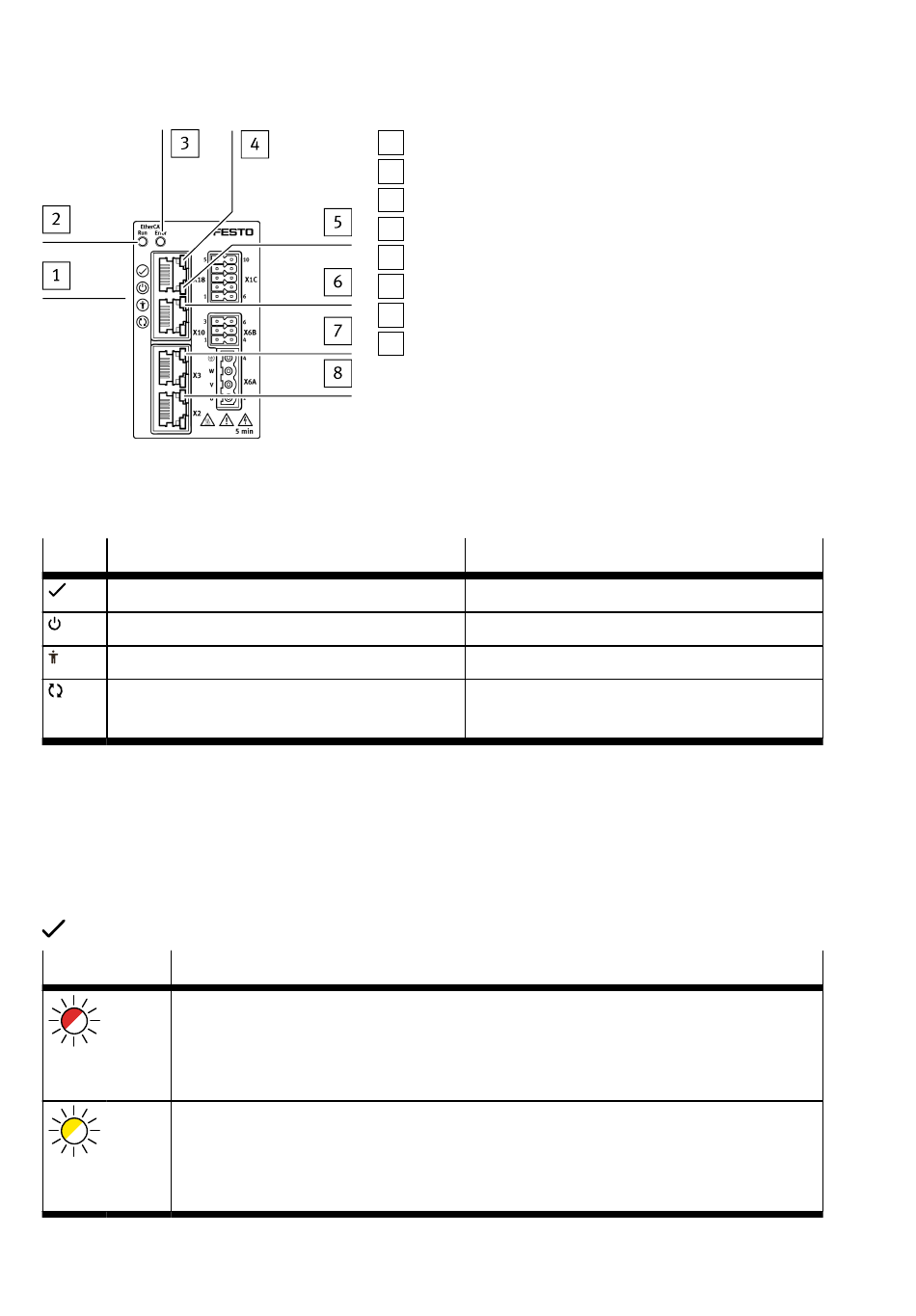

Fig. 27 LED sur la face avant (exemple CMMT-AS-...-EC)
9.1.1 Affichages d'état d'appareil
LED Désignation
LED d'état
LED d'alimentation
LED de sécurité
LED d'état d'application
Tab. 76 LED d'état d'appareil (LED d'état, d'alimentation, de sécurité et d'application)
Test LED
Après la mise sous tension de l'appareil, ce dernier passe par une phase d'initialisation. Une fois la
phase d'initialisation terminée, l'appareil effectue un test LED. Pendant le test LED, les 4 LED d'état de
l'appareil s'allument en même temps. Les 4 LED d'état de l'appareil deviennent jaunes pendant env.
300 ms.
LED d'état, affichage de l'état de l'appareil
LED Signification
Cli- Une erreur est survenue.
gnote
en
rouge
Cli- Un avertissement a été émis ou le régulateur de servo-entraînement effectue ac-
gnote tuellement une mise à jour du micrologiciel.
en
jaune
86
1 État de l'appareil (4 LED)
2 Run (exemple CMMT-AS-...-EC)
3 Error (exemple CMMT-AS-...-EC)
4 Interface Ethernet activée [X18]
5 Activité de communication [X18]
6 Interface Sync activée [X10]
7 État de codeur, interface de codeur [X3]
8 État de codeur, interface de codeur [X2]
Description sommaire
Indique l'état général de l'appareil
Indique l'état de l'alimentation électrique
Indique l'état de la technique de sécurité
Indique la séquence d'identification, réser-
vée aux extensions ultérieures
