Installation

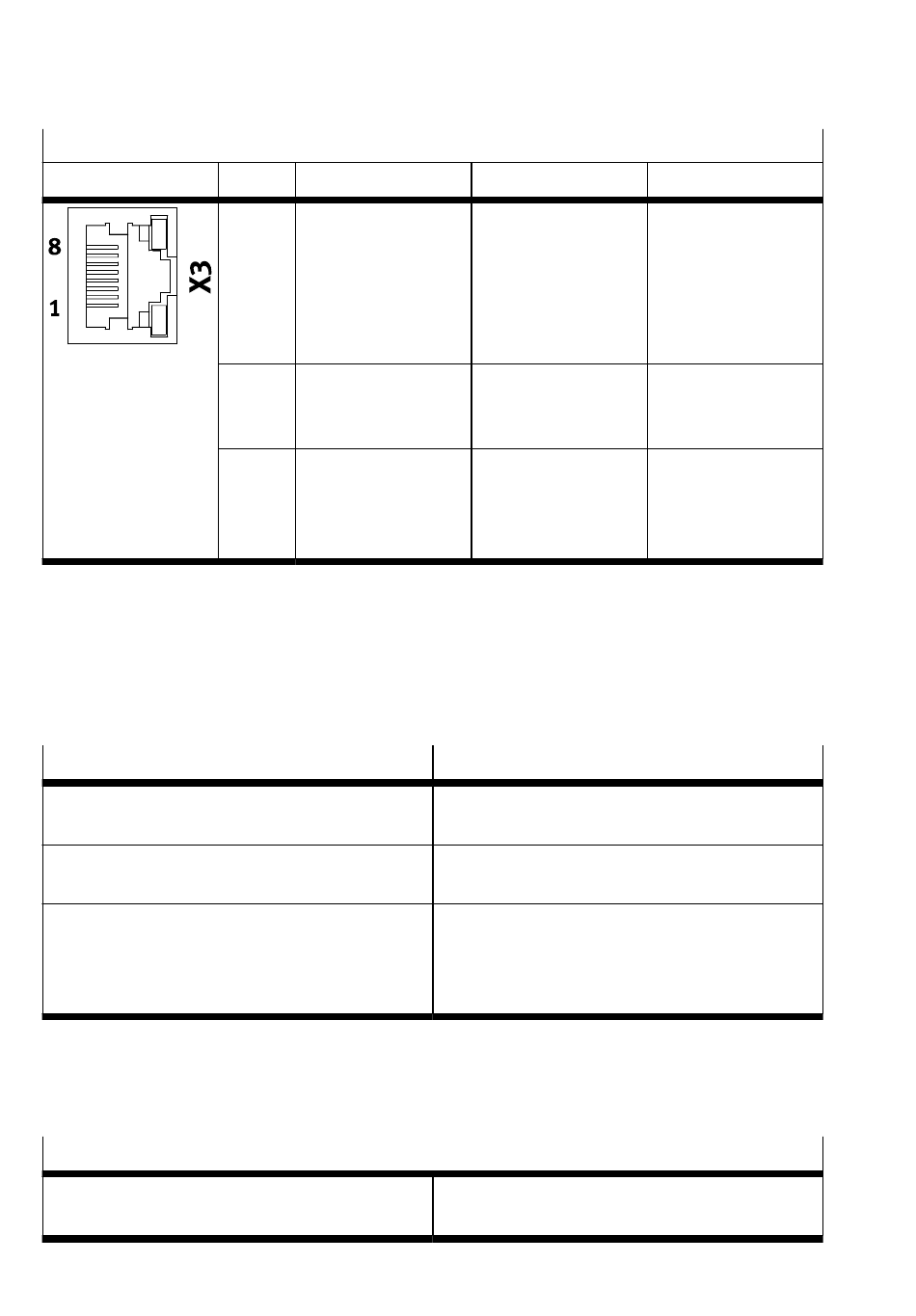

Affectation des broches pour les codeurs incrémentiels analogiques SIN/COS
[X3]
Tab. 39 Codeurs incrémentiels analogiques SIN/COS
8.8.5

[X10], SYNC IN/OUT

L'interface [X10] est située sur la face avant de l'appareil. L'interface [X10] permet le couplage maître-
esclave. Dans un couplage maître-esclave, les axes de plusieurs appareils (axes esclaves) sont syn-
chronisés via un appareil (axe maître). La fonction de l'interface SYNC est configurable et peut être uti-
lisée comme suit :
Fonctions possibles
Sortie de codeur incrémentiel
Entrée de codeur incrémentiel
Entrée impulsion/direction
Tab. 40 Fonctions possibles du raccord [X10]
Le raccord [X10] est de type connecteur femelle RJ45. Une LED est intégrée dans le connecteur femelle
RJ45. La LED indique si l'interface a été activée. Si l'interface a été activée, la LED devient verte. Le
CMMT-AS ne peut pas détecter si un codeur est raccordé.
Exigences relatives au connecteur opposé
Version
54
Broche Fonction
7 VCC1
8 GND
Boîtier FE, connecté à PE
Valeur
5,00 V 5,50 V,
...
max. 250 mA
0 V
–
Description
Sortie d'un axe maître émulant des signaux co-
deurs (émulation codeur)
Entrée d'un axe esclave par lequel sont reçus les
signaux de codeur d'un axe maître
Entrée d'un axe esclave par lequel sont reçus les
signaux d'impulsion/de direction ou les signaux
de comptage avec des impulsions de comp-
tage/décomptage
VS-08-RJ45-5-Q/IP20 de Phoenix Contact ou
compatible
Festo — CMMT-AS-C2/3/5-11A-P3-... — 2018-10
Description
Alimentation de co-
deur, commutable ;
codeur SIN/COS :
5 V
La chute de tension
n'est pas régulée
Potentiel de réfé-
rence de l'alimenta-
tion
Le boîtier sert à la
pose du blindage de
câble et est relié à la
PE.
