Festo CPX-F8DE-P Mode D'emploi

CPX-F8DE-P
Module d'entrée
Mode d'emploi
8174423
2022-09c
[8174427]
Traduction de la notice originale
© 2022 Tous droits réservés à la Festo SE & Co. KG
PI PROFIBUS PROFINET, PROFIsafe sont des marques déposées appartenant à
leurs propriétaires respectifs dans certains pays.
1 Instructions de sécurité
AVERTISSEMENT
Tout non-respect des prescriptions de sécurité peut entraîner la mort, de graves
blessures ou des dommages matériels importants.
• Observer les instructions de sécurité et d'avertissement.
1.1 Usage normal

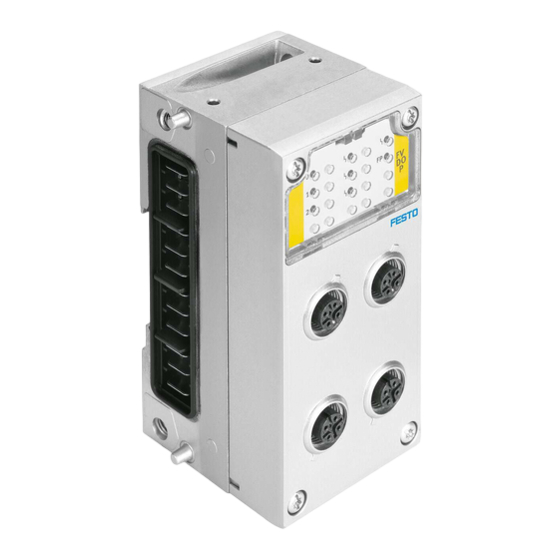

Conformément à l'usage normal, le module d'entrée CPX-F8DE-P est utilisé pour
l'enregistrement et l'analyse des signaux de capteurs raccordés.
Le module d'entrée propose jusqu'à huit entrées sûres qui peuvent être utilisées
dans une fonction de sécurité par une commande de sécurité de niveau supérieur.
La communication avec la commande de sécurité de niveau supérieur est réalisée
à l'aide du protocole sûr PROFIsafe via une connexion par bus de terrain PRO-
FIBUS ou PROFINET IO.
Les entrées du module d'entrée peuvent être combinées pour des applications de
capteur à plusieurs canaux. 2 entrées forment alors une paire de canaux réglée
séparément sur un des 11 modes de fonctionnement. Les modes de fonctionne-
ment influent sur l'analyse des signaux d'entrée et, en option, sur la production
de signaux d'horloge.
La caractéristique des entrées est conforme à la norme IEC 61131-2 pour les
entrées numériques de type 2.
Le module d'entrée CPX-F8DE-P est un produit doté de fonctions liées à la sécu-
rité. Le module d'entrée est destiné à l'assemblage dans des machines ou des
installations d'automatisation et doit être mis en œuvre comme suit :
– dans un état technique impeccable
– dans l'état d'origine sans modifications arbitraires
– exclusivement dans les configurations mentionnées dans le présent document
è 5.5 Modes de fonctionnement du module d'entrée
– dans les limites définies par les caractéristiques techniques du produit
è 7 Caractéristiques techniques
– dans le secteur industriel.
REMARQUE
Veuillez noter que les limites système en termes de sécurité technique du module
d'entrée correspondent à ses limites physiques.
1.2 Règles relatives à la conception du produit
L'exploitation du module d'entrée CPX-F8DE-P est exclusivement autorisée dans
des terminaux CPX de Festo.
• Respecter toutes les limites techniques d'exploitation è 7 Caractéristiques
techniques.
Dans le cas contraire, des dysfonctionnements peuvent se produire.
Le fonctionnement du CPX-F8DE-P est uniquement autorisé lorsqu'il est associé
avec les nœuds de bus CPX compatibles PROFIsafe suivants, reconnaissables à
l'étiquette produit des nœuds de bus è 2 Identification du produit.
Nœud de bus
CPX-FB13
Festo SE & Co. KG
CPX-FB33
Ruiter Straße 82
73734 Esslingen
CPX-M-FB34
+49 711 347-0
CPX-M-FB35
www.festo.com CPX-FB43
CPX-M-FB44
CPX-M-FB45
1) è Description CPX-FB13
2) è Description CPX-(M)-FB33/34/35/43/44/45
Tab. 1 : Nœuds de bus CPX compatibles PROFIsafe autorisés
8174423
L'exploitation du CPX-F8DE-P est uniquement autorisée avec les blocs de raccor-
dement suivants :
Bloc de raccordement
CPX-M-AB-4-M12X2-5POL-T
CPX-M-AB-4-M12X2-5POL
CPX-AB-8-KL-4POL
CPX-AB-ID-P
Tab. 2 : Blocs de raccordement autorisés
L'exploitation du CPX-F8DE-P est uniquement autorisée avec les modules d'inter-
connexion suivants :
Module d'interconne-
xion
CPX-M-GE-EV
CPX-M-GE-EV-S-7/8-CI P-4P
CPX-M-GE-EV-S-7/8-5POL
CPX-M-GE-EV-S-PP-5POL
CPX-M-GE-EV-S-M12-5POL
CPX-M-GE-EV-Z-7/8-5POL
CPX-M-GE-EV-Z-PP-5POL
CPX-M-GE-EV-W-M12-5POL
Tab. 3 : Modules d'interconnexion autorisés
Des renseignements détaillés sur le produit, les versions prises en charge, les
versions logicielles requises ainsi que les composants autorisés du terminal CPX
figurent dans la description CPX-SYS-... è www.festo.com/sp.
Des informations relatives aux configurations admissibles du terminal CPX
en liaison avec le module d'entrée figurent aussi dans le catalogue
è www.festo.com/catalogue.
1.3
Les mauvais usages prévisibles suivants font partie de l'usage non conforme à la
normale :
– l'utilisation en extérieur
– l'utilisation dans un milieu non industriel
– l'utilisation en dehors des limites du produit définies par les caractéristiques
techniques
– l'utilisation avec des modes de fonctionnement incompatibles
– modifications non autorisées.
REMARQUE
L'utilisation de modules de connexion et d'interconnexion non mentionnés n'est
pas autorisée è 1.2 Règles relatives à la conception du produit.
REMARQUE
Dans les cas suivants, l'utilisation du module d'entrée CPX-F8DE-P pour la con-
ception de circuits de sécurité n'est pas autorisée :
• dans un terminal CPX-équipé de CPX-FEC ou de CPX-CEC
• dans un terminal CPX de variante P
• dans d'autres configurations que celles mentionnées
è 5.5 Modes de fonctionnement du module d'entrée.
à partir de la révi-
sion
1)
30
2)
21
2)
21
2) 21
2) 50
2) 50
2)
50
Exemples d'application
Raccordement de capteurs OSSD d'une consommation pouvant
atteindre 0,7 A
– Alimentation électrique via des contacts T0, T2, T4, T6.
Raccordement de capteurs avec des contacts de commutation méca-
niques.
– Signaux d'horloge via des contacts T0 ... T7.
Raccordement de capteurs OSSD d'une consommation pouvant
atteindre 2 A.
Raccordement de capteurs via la barrette de fixation.
Réglage d'un identifiant codé via micro-interrupteurs DIL à 8 posi-
tions.
– Le raccordement de capteurs n'est pas possible.
Alimentation en tension
sans
avec alimentation système, raccord : 7/8" (à 4 pôles)
avec alimentation système, raccord : 7/8" (à 5 pôles)
avec alimentation système, raccord : push-pull (à 5 pôles)
avec alimentation système, raccord : M12 (à 5 pôles)
avec alimentation auxiliaire, raccord : 7/8" (à 5 pôles)
avec alimentation auxiliaire, raccord : push-pull (à 5 pôles)
avec réacheminement de la tension, raccord : M12 (à 5 pôles)
Emploi inadéquat prévisible
Protocole de réseau
PROFIBUS
PROFINET IO
PROFINET IO
PROFINET IO
PROFINET IO
PROFINET IO
PROFINET IO
