Installation

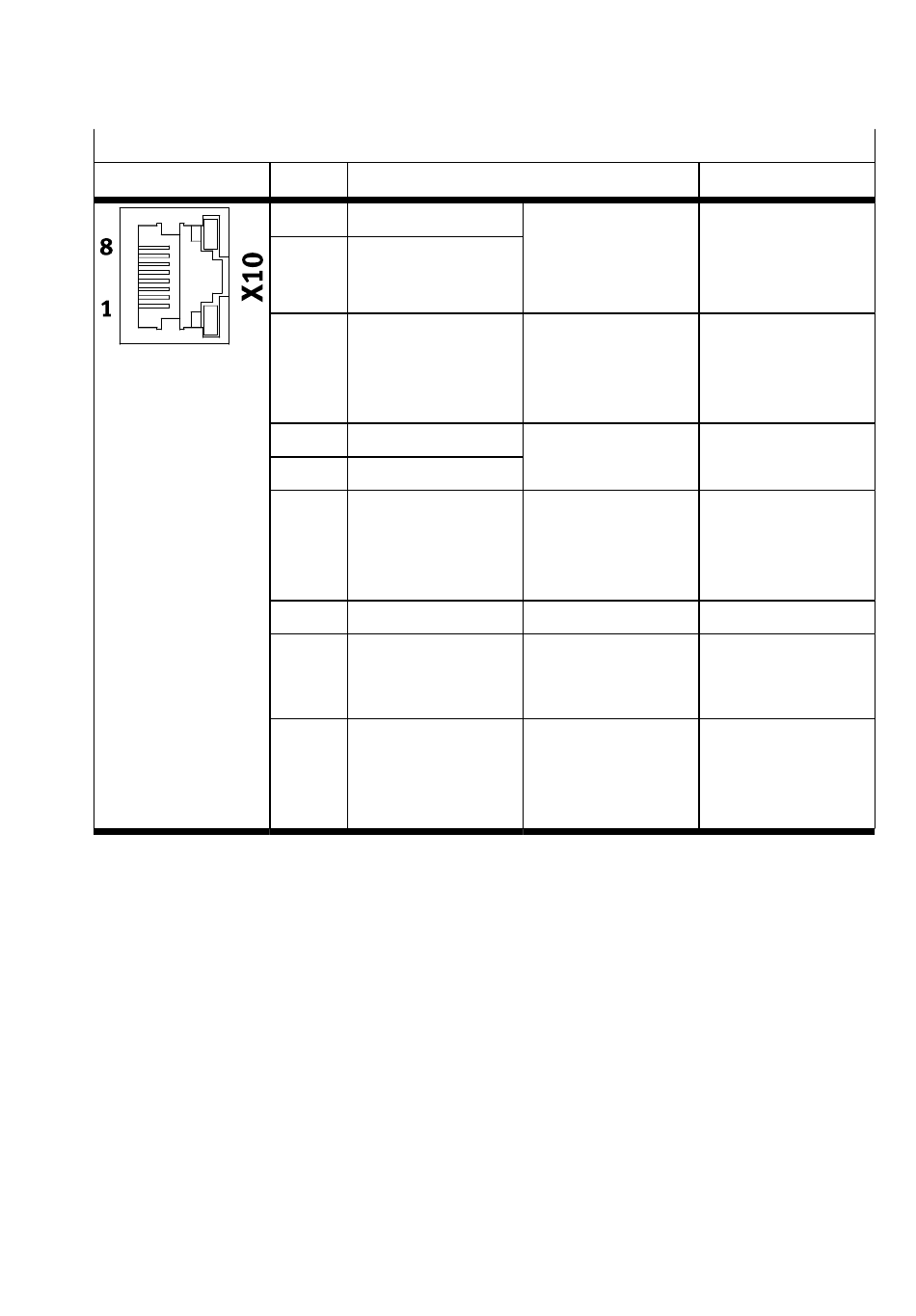

Entrée de codeur incrémentiel CW/CCW
[X10]
1) Signal CW : impulsion de comptage avant/comptage (clock wise)
2) Signal CCW : impulsion de comptage arrière/décomptage (counter clock wise)
Tab. 46 Entrée de codeur incrémentiel CW/CCW
8.8.6

[X18], Ethernet standard

L'interface [X18] est située sur la face avant de l'appareil. L'interface [X18] permet d'exécuter les opé-
rations suivantes avec le logiciel de mise en service :
– Diagnostic
– Paramétrage
– Commande
– Mise à jour du micrologiciel
L'interface est conforme à la norme IEEE 802.3. L'interface est isolée galvaniquement et conçue pour
une utilisation avec des longueurs de câble limitées è Tab. 49 Exigences relatives au câble de liaison.
À la différence de l'IEEE 802.3, la coordination de l'isolation est donc effectuée conformément à la
norme de produit en vigueur CEI 61800-5-1.
Festo — CMMT-AS-C2/3/5-11A-P3-... — 2018-10
Broche Fonction
1 CW
1)
2 #CW
3 CCW
2)
–
4
–
5
6 #CCW
7 n. c.
8 GND
Boîtier FE, connecté à PE
5 V , R = 120
Ω
ss i
5 V , Ri = 120
Ω
ss
–
5 V , R = 120
Ω
ss i
–
0 V
–
Description
Signal CW d'une
commande,
conforme RS485, dif-
férentiel
Signal CCW d'une
commande,
conforme RS485, dif-
férentiel
Réservé, ne pas rac-
corder
Signal CCW d'une
commande,
conforme RS485, dif-
férentiel, inverse
–
Potentiel de réfé-
rence de l'alimenta-
tion
Le boîtier sert à la
pose du blindage de
câble et est relié à la
PE.
