Installation

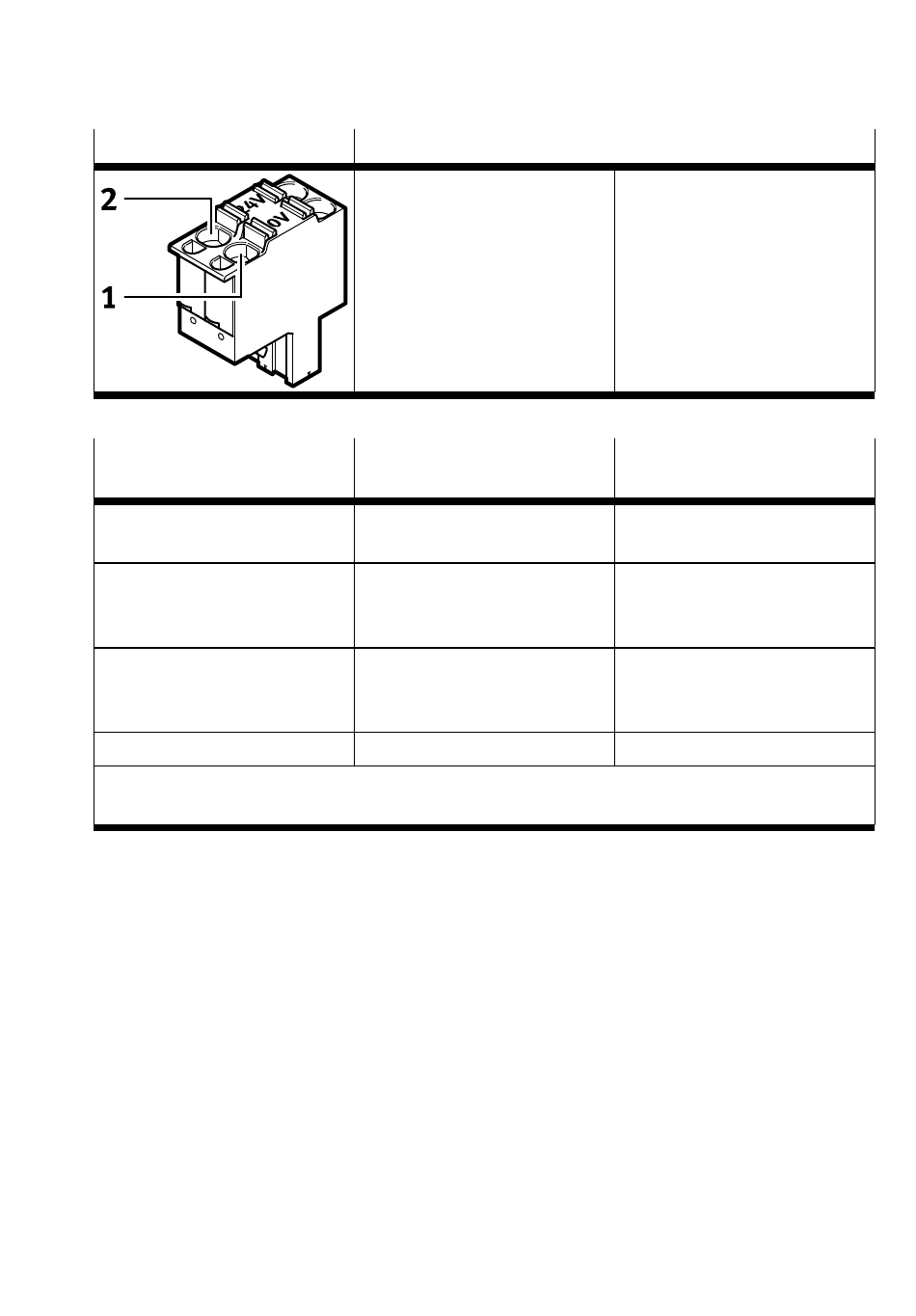

Connecteur opposé
Tab. 68 Exigences relatives au connecteur opposé
Exigences du câble de raccor-
dement
Nombre de conducteurs et blin-
dage
Section min. du câble, y compris
cosse avec manchon en plas-
tique
Section max. du câble, y com-
pris cosse avec manchon en
plastique
Longueur max.
Pour cUL, utiliser uniquement des câbles Cu avec une température d'isolation continue autorisée
d'au moins 75 °C.
Tab. 69 Exigences du câble de raccordement
8.10.3 [X9B], raccord de résistance de freinage
Le raccord [X9B] est situé sur le dessus de l'appareil. Le raccord [X9B] permet de brancher la résis-
tance de freinage interne ou une résistance de freinage externe adaptée.
Pendant le freinage, le moteur fonctionne comme un générateur. Dans ce cas, le moteur réintègre
l'énergie électrique dans le circuit intermédiaire. L'énergie excédentaire doit être absorbée par la ré-
sistance de freinage et transformée en chaleur.
La résistance de freinage intégrée dans l'appareil est suffisante pour de nombreuses applications
avec des temps de cycle modérés et de faibles masses en mouvement. C'est pourquoi, une résistance
de freinage externe n'est souvent pas nécessaire.
• Raccorder la résistance de freinage externe si, pendant le freinage, il est nécessaire d'absorber
des puissances d'impulsions ou continues supérieures à ce que peut absorber la résistance de
freinage intégrée.
Festo — CMMT-AS-C2/3/5-11A-P3-... — 2018-10
Exigences relatives au connecteur opposé
Longueur de câble à dénuder
Appareil individuel
2 conducteurs, non blindés
2
0,5 mm
2,5 mm 2
2 m
10 mm
Groupe d'appareils
2 conducteurs, non blindés
2
0,5 mm
2,5 mm 2
0,5 m
