Affichage de l'état sur le pupitre de commande
Boutons−
Etat
poussoirs
START/STOP
START/STOP
STATUS/TEACH
START/STOP
STATUS/TEACH

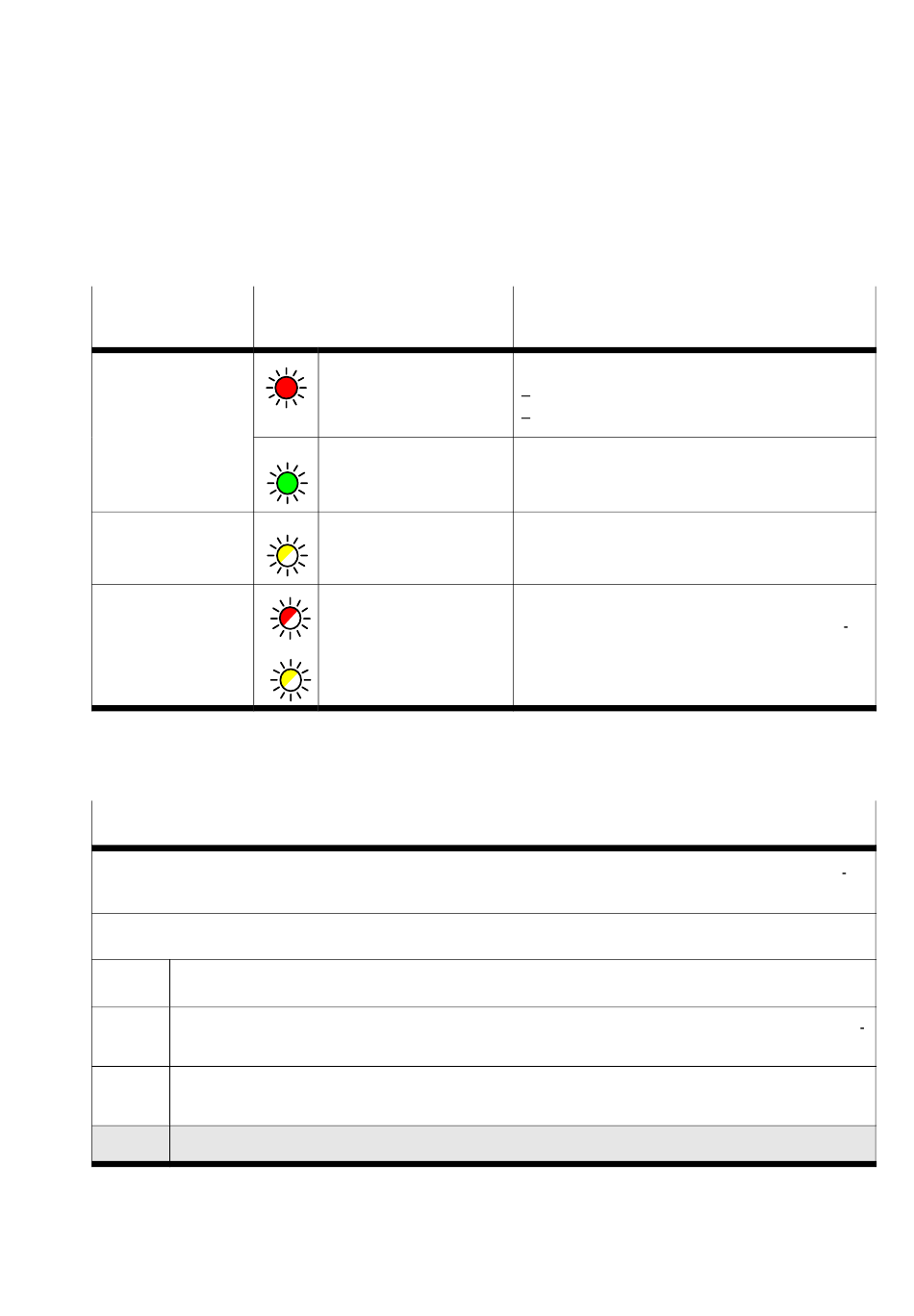

Tab. A/4 : Boutons−poussoirs lumineux
Affichages du mode
Les cases à fond gris du tableau signalent les affichages permanents, les autres affichages n'appa
raissent que brièvement suite à un évènement ou à un changement d'état de fonctionnement.
Affichages au démarrage
Code d'identification et version du système d'exploitation
IC30
Nombre de groupes de mémoire pour types de pièces et en plus la lettre E pour le paramé
4..E
trage système avec codeur". Exemple : 4 groupes de mémoire, codeur.
2048
Réglage système de la résolution de la caméra.
Exemple : 2048 pixels
Le Checkbox est à l'état d'arrêt
Stop
Festo P.BE−CB−COMP−F R fr 0307b
Allumé en rouge en
permanence
Allumé en vert en
permanence
Clignote en jaune
Clignote en rouge
Clignote en jaune
Signification
Le Checkbox est en
mode AUTO (affichage p. ex. : 1 5) ou
mode TEACH (affichage par ex. : 1 o1)
Le Checkbox est opérationnel (état d'arrêt)
(Affichage : Stop)
Une nouvelle pièce passe devant la caméra.
Panne
affichage du code d'erreur E... ou de l'aver
tissement F..., voir annexe A.1.2
A−9
