4. Installation électrique
4.
Installation électrique
4.1
Vue d'ensemble
Le terminal portable est relié à la commande multi-axes CMXR via le boîtier de couplage.
La Fig. 4.1 illustre de manière symbolique tous les composants et le câble de
raccordement, à l'exception de l'alimentation électrique. Quant à la Fig. 4.2, elle montre
l'intégralité du schéma du circuit.
Les connexions sont illustrées en Fig. 4.1.
8
7
6
5
1
Armoire de dommande
2
Commande multi-axes CMXR-C1
3
Câble Ethernet (croisé) /
switch Ethernet
4
Boîtier de couplage CAMI-C

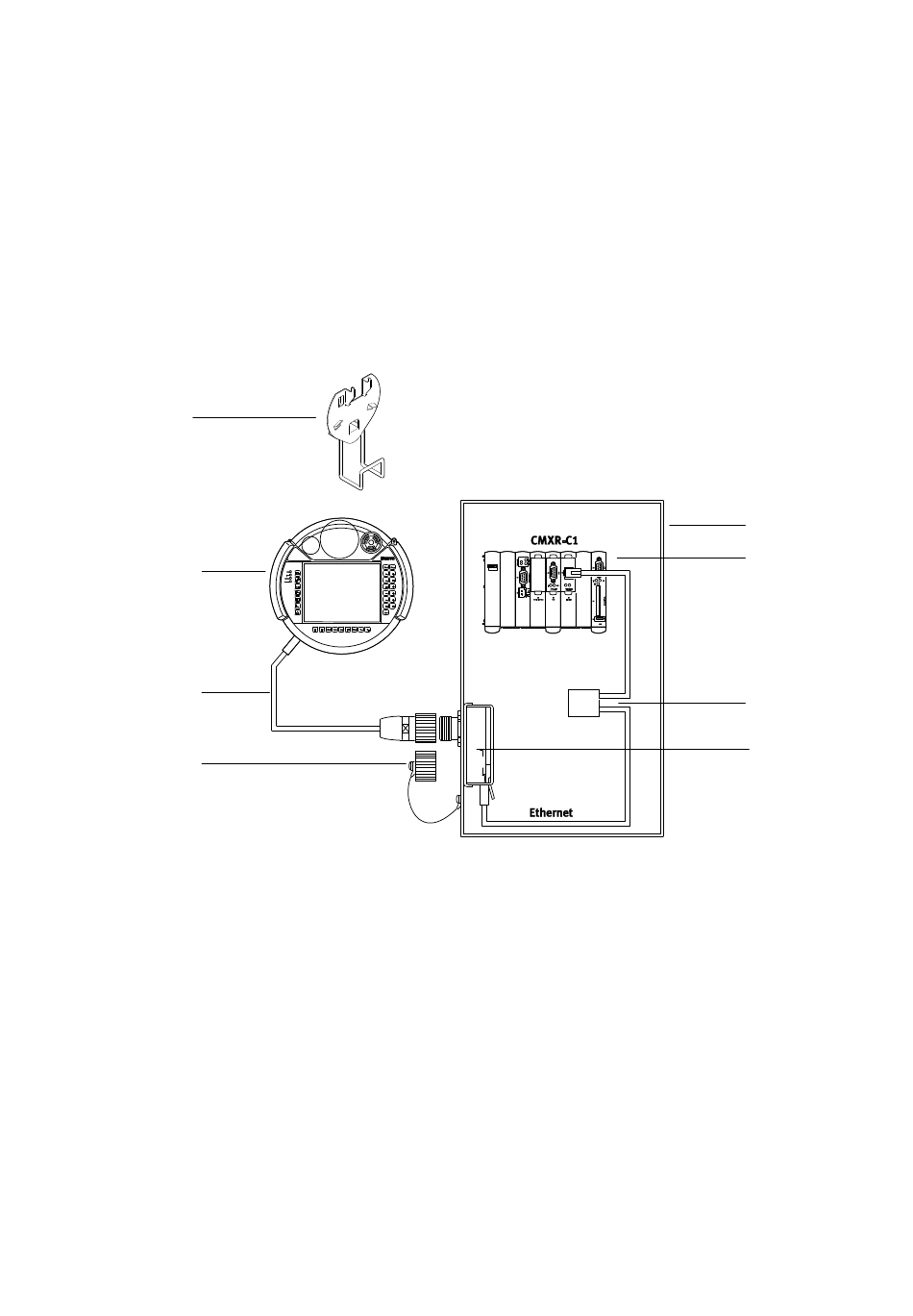

Fig. 4.1 : Raccordement du terminal portable à la commande multi-axes CMXR
Festo GDCP-CDSA-SY-FR 1001a
5 Cavalier CAMF-B-...
6 Câble NESC-C-D1-x-C1
7 Terminal portable CDSA
8 Support mural CAFM-D1-W
1
2
4
3
4
15
