47700375 04-2015 © AB VOLVO PENTA

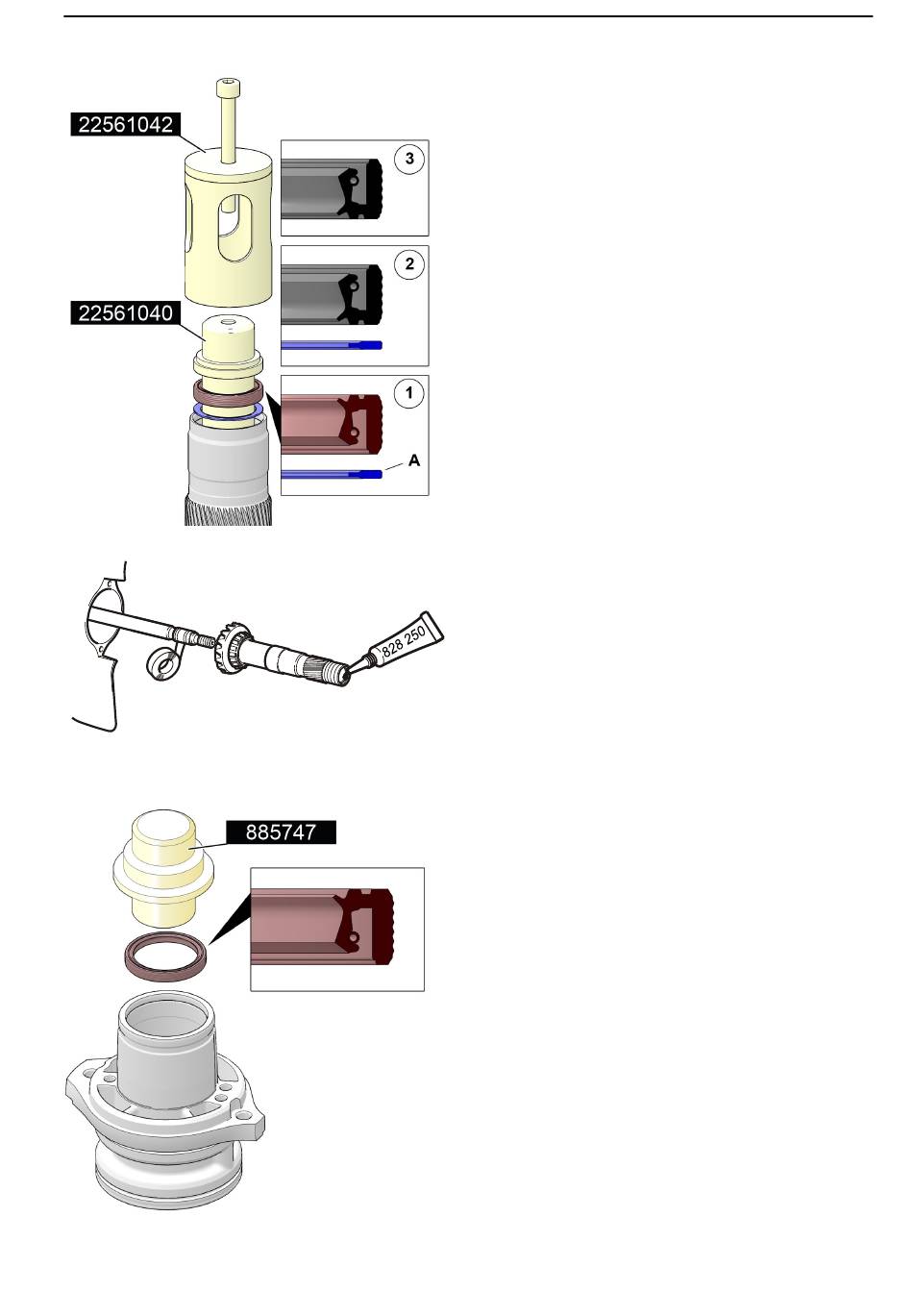

Installation des bagues d'étanchéité,
nouveau modèle [B]
L'entretoise (A) en dessous de la bague
d'étanchéité (1) peut être extraite pour permettre
une nouvelle position des joints par rapport à
l'arbre intérieur.
Installer la bague d'étanchéité intérieure de
couleur marron (1).
Tourner la bague d'étanchéité comme illustré
sur l'image.
NOTE ! Ne pas appliquer de graisse sur les
joints lors de l'installation.
Utiliser 22561040 Mandrin et 22561042 Outil de
presse.
Presser jusqu'à ce qu'elle touche le fond de
l'arbre tubulaire et maintenir la pression pendant
quelques secondes pour permettre à la bague
d'étanchéité de se "tasser".
Réitérer la procédure avec l'entretoise, la bague
d'étanchéité (2) puis la bague d'étanchéité (3).
60
Bien graisser les bagues d'étanchéité.
Enrouler de l'adhésif de masquage autour de
l'arbre d'hélice pour protéger les bagues
d'étanchéité et monter l'arbre tubulaire.
Enlever l'adhésif de masquage.
61
Monter la bague d'étanchéité intérieure (marron)
dans le boîtier de roulement d'hélice avec
885747 Mandrin.
NOTE ! Monter la bague d'étanchéité à sec et la
positionner avec les surfaces élastiques vers
l'intérieur.
Presser jusqu'à ce qu'elle touche le fond du
boîtier de roulement d'hélice et garder la pression
quelques secondes pour permettre à la bague
d'étanchéité de se "tasser".
44-1 Embase Aquamatic
81
