P0008801

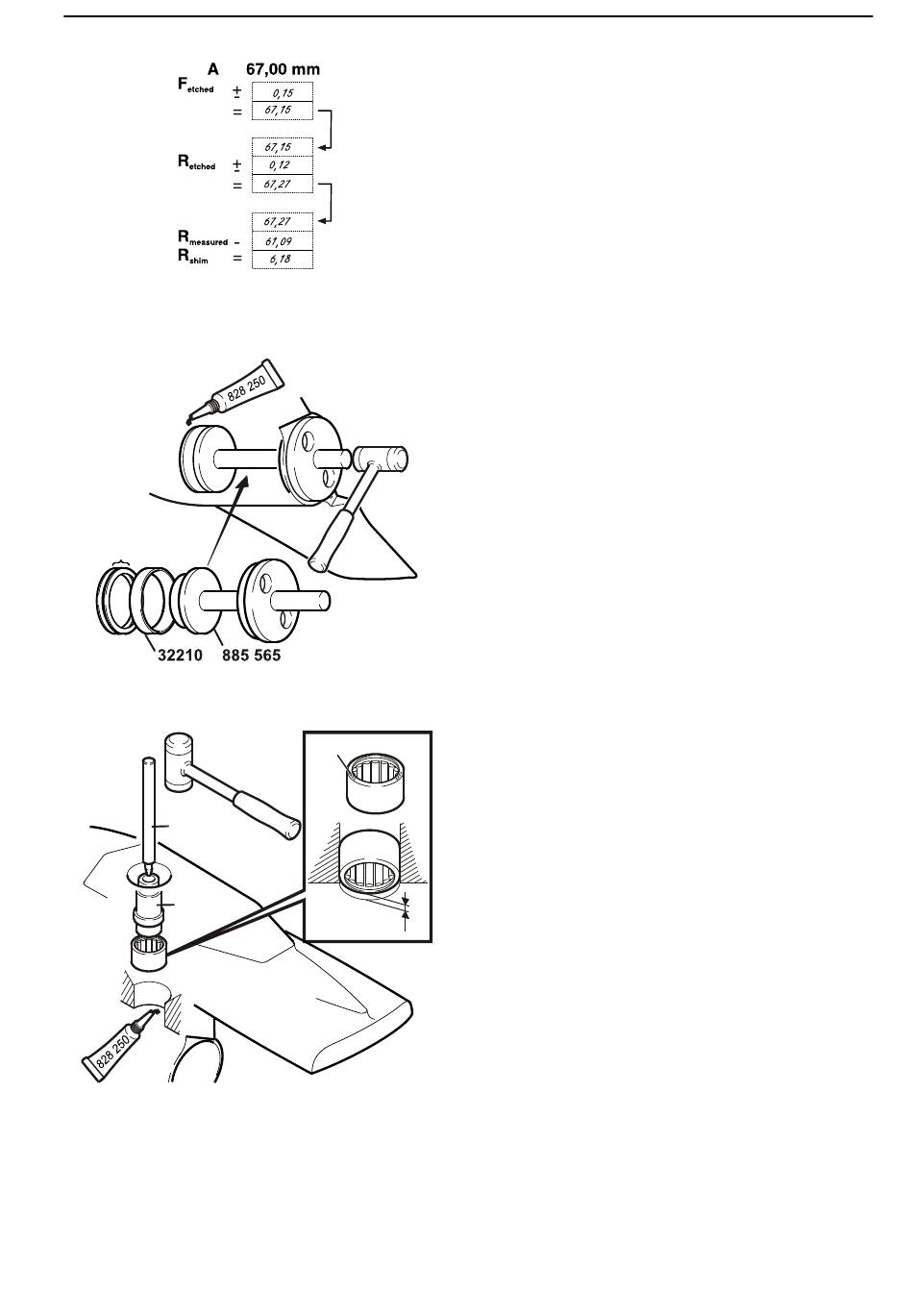

A Cote nominale du pignon arrière
(21,25 + 45,75 = 67,00 mm (2.64")
F
shim
p0008802
884143
885 553
P0007601
47700375 04-2015 © AB VOLVO PENTA
33
34
3026
1 mm
44-1 Embase Aquamatic
Reporter les cotes calculées et mesurées dans
le tableau et calculer l'épaisseur de cale, R
Arrondir au 5/100 mm le plus près.
Graisser l'emplacement de la bague du
roulement à rouleaux avant.
Mettre l'épaisseur de cale calculée (F
le boîtier d'engrenage.
Installer la bague de roulement (marquée 32210)
à l'aide de 885565 Outil de montage. Mettre le
disque en Nylon sur l'outil, aussi loin que
possible, pour avoir un guidage maximal.
Graisser la portée du roulement à aiguilles de
l'arbre vertical.
Tourner le roulement à aiguilles (marqué 3026)
avec le texte vers le haut et enfoncer le roulement
à aiguilles à l'aide de 885553 Mandrin et
884143 Poignée.
Enfoncer le roulement pour qu'environ 1 mm
(0.039") de la surface usinée soit visible (voir
l'illustration).
.
cale
) dans
cale
69
