44-1 Embase Aquamatic
885 560
25 mm
R
shim
Pre-load
shim
P0007612
74
P
shim
140 Nm
55 Nm
46

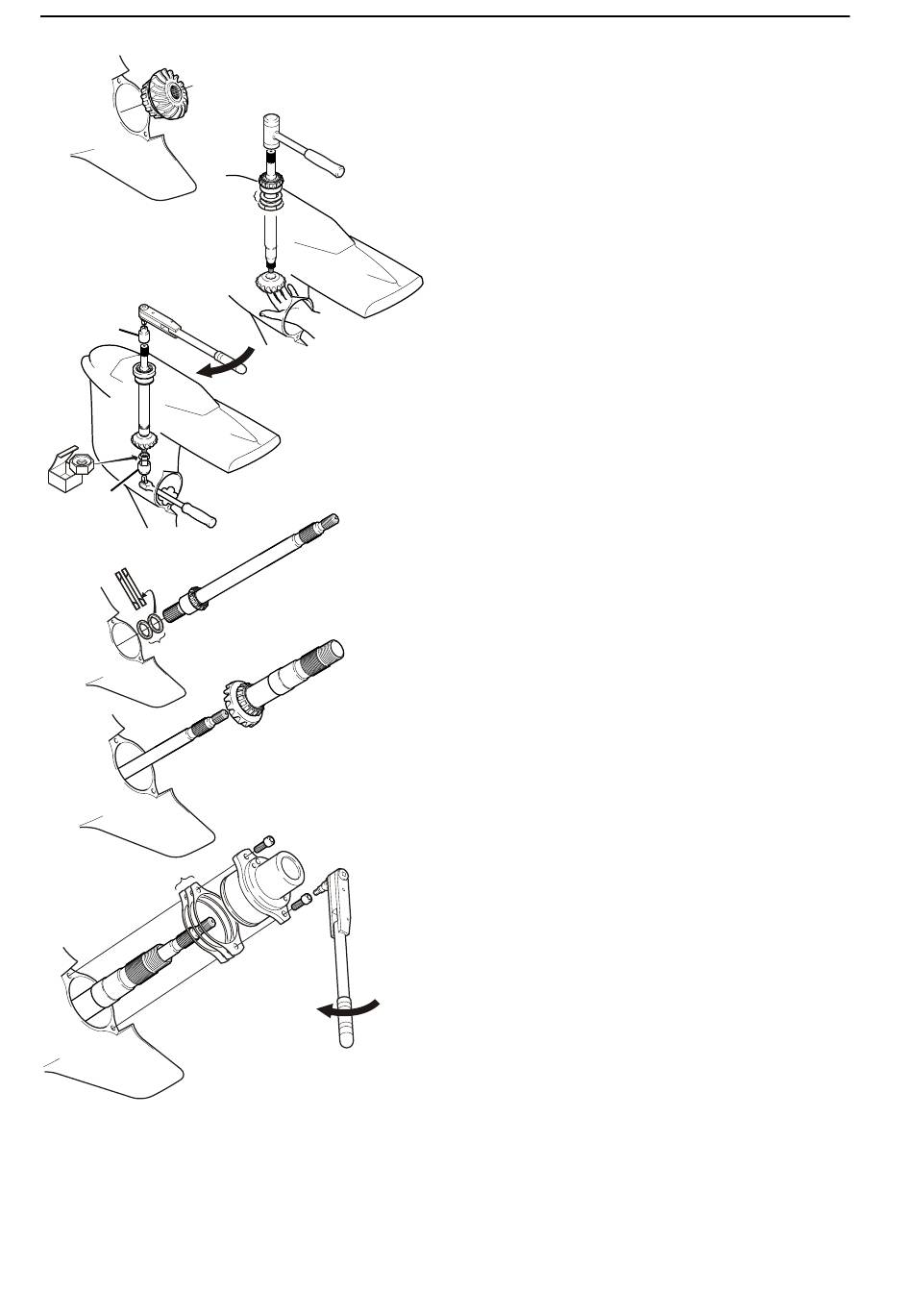

Monter le pignon avant en place dans le boîtier
d'engrenage.
Mettre l'épaisseur de cale calculée (P
place dans le boîtier d'engrenage. Maintenir le
pignon d'attaque en place et monter l'arbre
vertical. Utiliser une massette en plastique pour
enfoncer l'arbre vertical.
Installer l'ancien écrou (position illustrée). Serrer
l'écrou au couple de 140 Nm (103 lbf.ft.). Utiliser
885560 Douille et une douille de 25 mm (0.98")
comme retenue. Protéger le boîtier d'engrenage
avec un morceau de chiffon ou autre similaire.
Mettre l'épaisseur de cale calculée (R
l'arbre d'hélice et positionner l'arbre d'hélice dans
le pignon avant.
NOTE ! Positionner les cales pour que les côtés
chanfreinés soient en face de l'hélice (voir
l'illustration).
Monter l'arbre tubulaire en place dans le boîtier
d'engrenage.
Monter l'épaisseur de cale testée (Précontrainte
) sur le boîtier de roulement d'hélice et
cale
l'installer. Serrer les boulons au couple de 55 Nm
(41 lbf.ft.).
