5. Fermez le capot du diviseur (A) en vous assurant que
l'aimant (B) et la butée (C) dans le châssis sont alignés. Cela
permettra de s'assurer que le loquet (D) est aligné avec la
prise (E).
NOTE:
Les positions du loquet (D) et de l'aimant (B) sont réglées
en usine et ne devraient pas nécessiter de réglage.
6. Si vous avez besoin d'ajuster le capot du diviseur, desserrez
les écrous des colliers installés à l'étape
repositionnez le capot (A). Serrez les écrous.
IMPORTANT:
Ne serrez PAS trop les écrous des colliers de serrage. Un
serrage trop important des écrous peut endommager le
capot du diviseur.
7. Ouvrez légèrement le capot du diviseur (C) pour installer le
support (B) dans le capot du diviseur. Vérifiez que la
rondelle (D) se trouve entre le support et le capot du
diviseur.
8. Installez l'écrou (A) en laissant un espace de 8 à 10 mm
(5/16–3/8 po.) entre l'écrou et la rondelle (D), ce qui
permet au support (B) de bouger.
9. Déplacez légèrement le capot du diviseur (A) pour que le
support (B) puisse être déplacé hors de la position
verrouillée.
215666
OPÉRATION
3, page 36 et

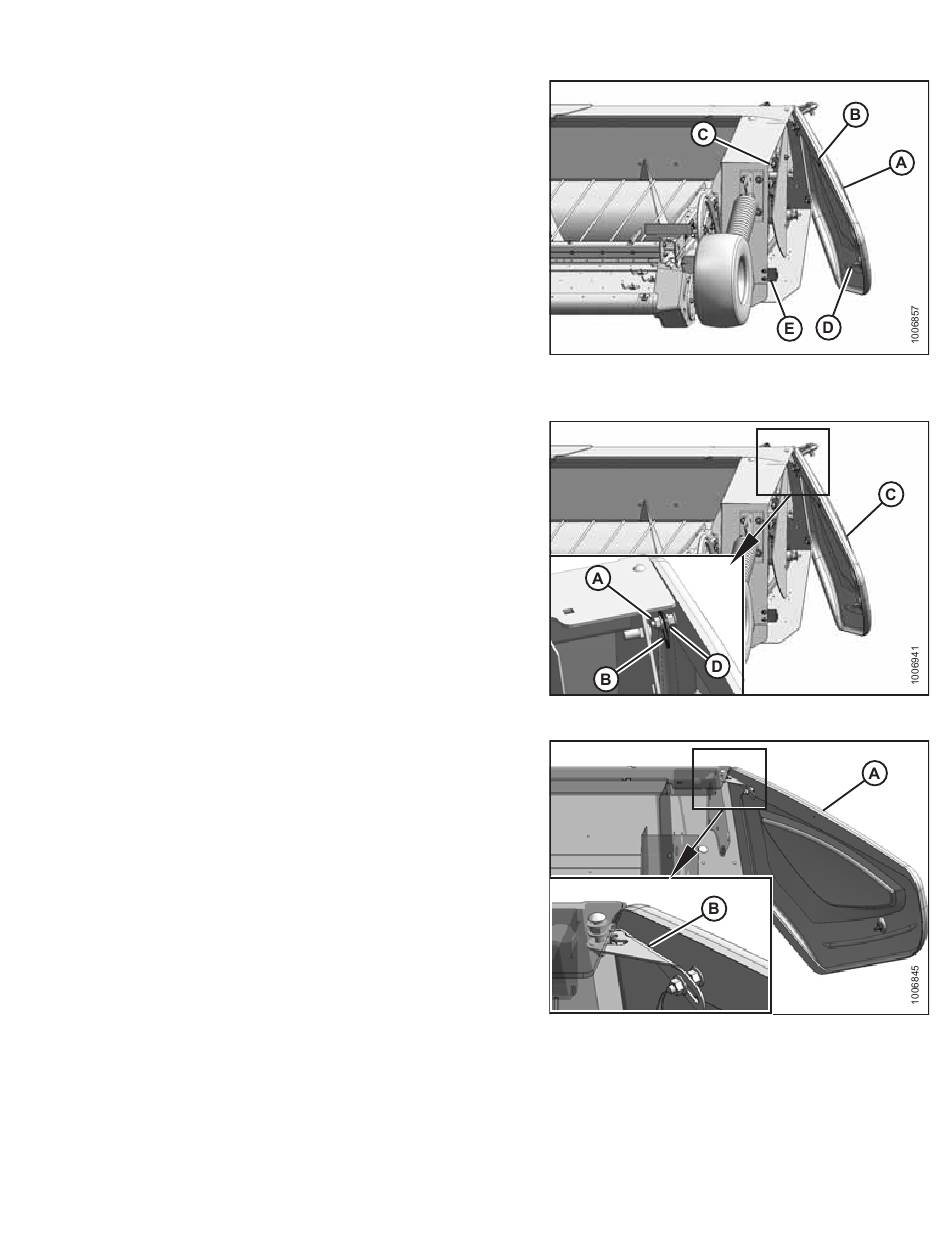

Figure 3.10: Alignement du capot du diviseur
Figure 3.11: Fixation du support
Figure 3.12: Support du capot du diviseur
