7. Cicli di durata

7.2.4 Montaggio dell'accessorio opzionale

Interruttore di finecorsa meccanico o induttivo
Le proprietà tecniche dell'interruttore di finecorsa sono descritte nel catalogo. Prestare attenzione
nel montaggio per una posa dei cavi sicura. Evitare danneggiamenti del cavo dovuti ad es. a raggi
di curvatura corti nella posa: ciò può causare il mancato funzionamento del sistema. Il cavo non
deve arrivare alla corsa longitudinale dell'unità lineare.

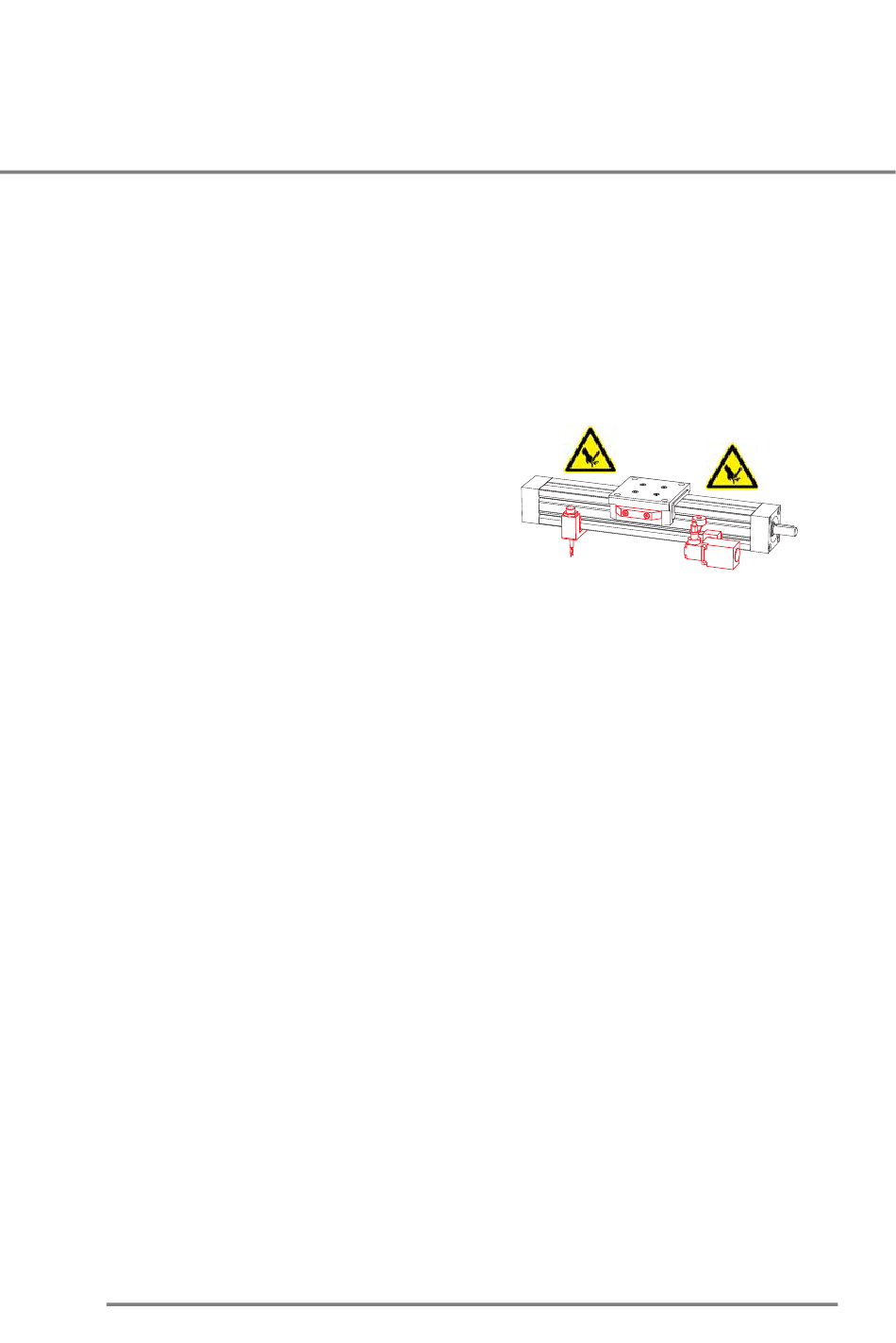

Supporto per interruttore di finecorsa ed interruttore d'approssimazione
•
I supporti si possono spostare nelle gole di forma pris-
matica del profilo di guida e fissare con una spina fi-
lettata.
•
Utilizzando un interruttore di finecorsa la corsa viene
ridotta di 25 mm (elementi aperti) o di 50 mm (ele-
menti chiusi).
•
Non utilizzare l'interruttore d'approssimazione ac-
coppiato con le slitte di guida chiuse.
