8. Nomenclatures des pièces de rechange / Accessoires
8.3 Éclatés

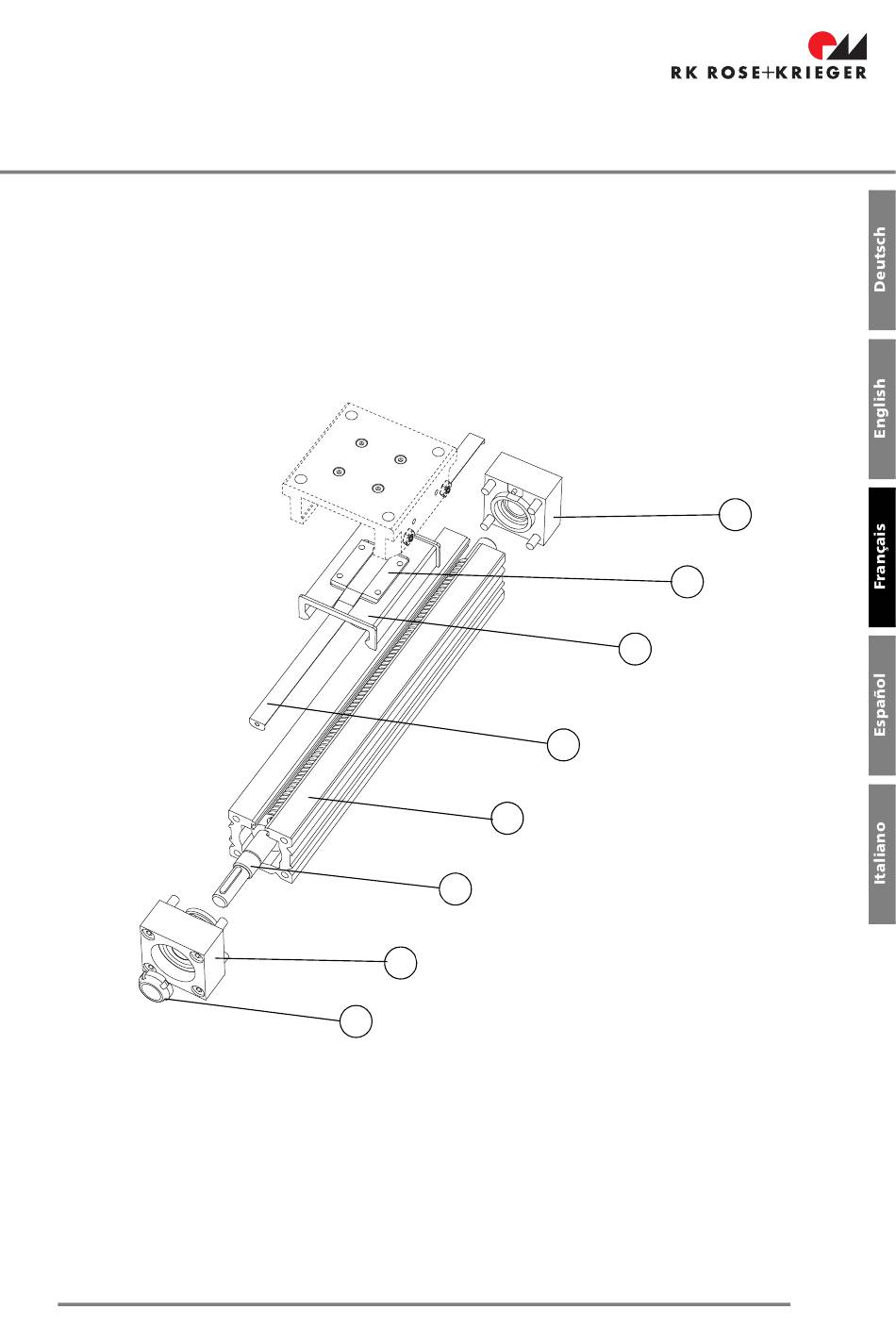

Utilisez les nomenclatures, la désignation standardisée par RK des éléments et leur position de
montage sur l'axe linéaire.
Des modifications techniques sont possibles et dépendent de la taille constructive et du modèle
d'axe linéaire.
®
8.3.1 quad EV
1 Écrou fileté
2 Embout (palier fixe)
3 Tige filetée
4 Profilé de guidage
4
3
2
1
5 Bande de recouvrement
6 Pièce coulissante
7 Écrou de guidage avec fixation
8 Embout (palier mobile)
7
6
5
8
