Instructions de montage uniquement pour le personnel spécialisé

6.4. Capteur du film

Barre de commutateurs DIP 4
Sélecteur de fonction 3
Si des plaques infrarouge sont branchées
à la sortie infrarouge, il faut employer le
capteur de film WC4-IRF-F. Selon la figure
ci-contre, le capteur de film doit être activé
par la position du commutateur 3 sur ON.

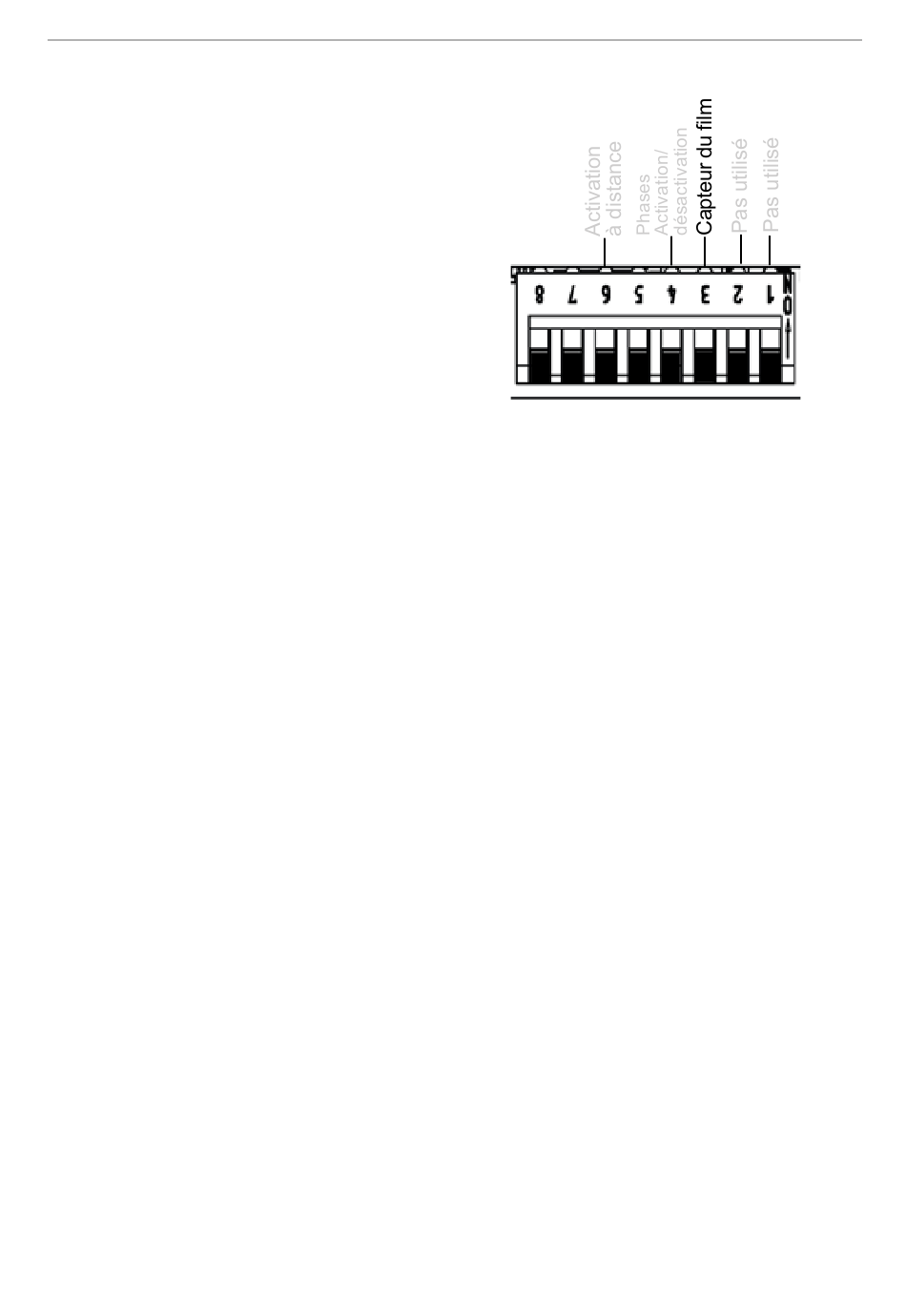

Fig. 12 : Capteur du film
p. 24/44
