Montageanweisung – nur für Fachpersonal
1. Mit beispielsweise einer Stichsäge die Ausnehmung 60 x 48 mm schneiden.
2. Leitungsführungen für die Verbindungsleitungen vorsehen.
3. Gehäuse durch die Bohrung mit den 4 beiligenden Holzschrauben an die
Kabinenwand schrauben.
4. Die Frontplatte des Bedienteils wird mit leichtem Druck in das Gehäuse
eingesteckt. Achten Sie darauf, dass der untere Befestigungshaken spürbar
einrastet.
5. Verbinden Sie den 4-poligen Stecker mit der RJ11 Buchse des Bedienteils.

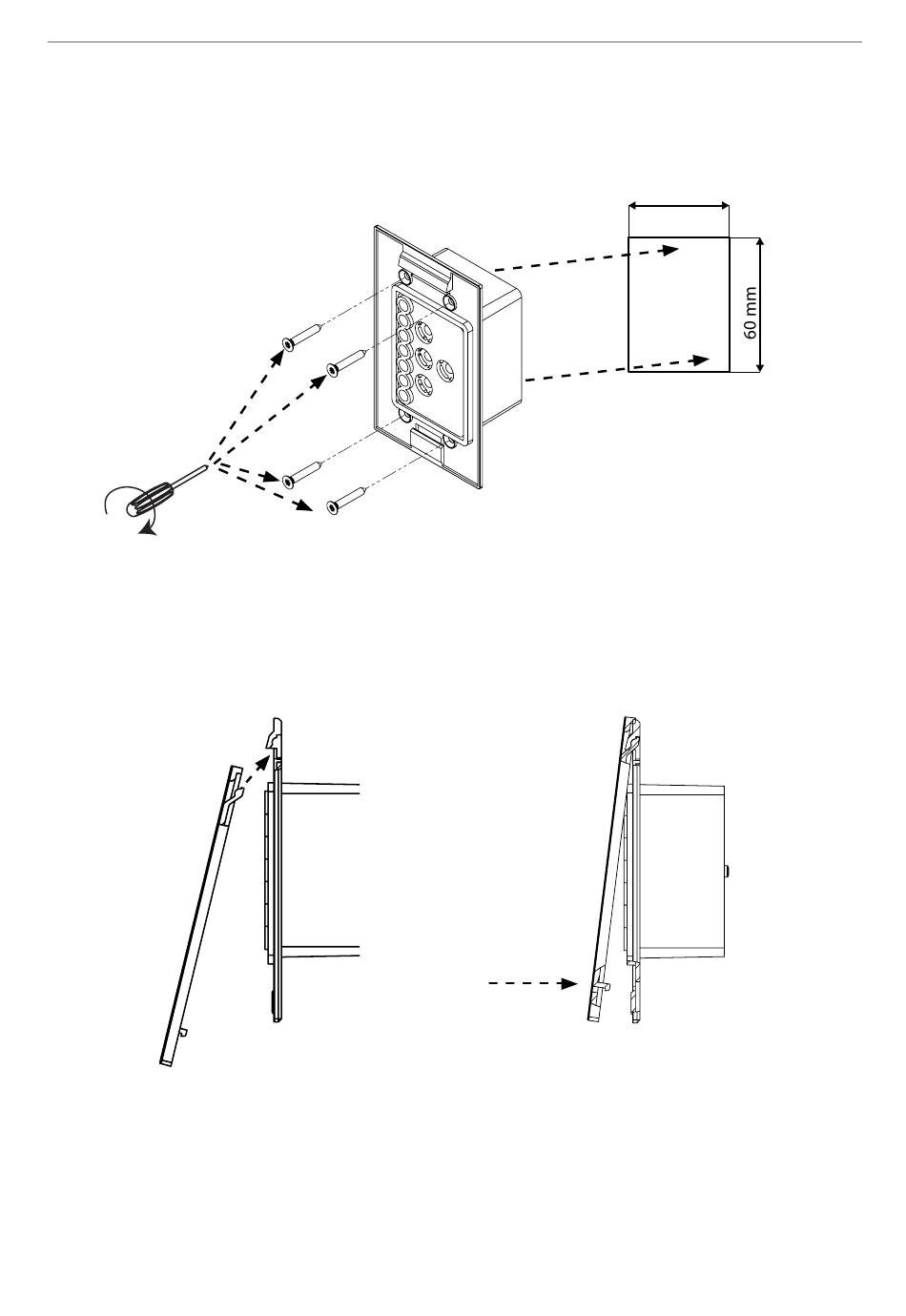

Abb.3 Montage Bedienteil
Abb.4 Montage Bedienteil
S. 12/44
48 mm
