Instructions de montage uniquement pour le personnel spécialisé
1. Découpez l'évidement de 60 x 48 mm avec, par exemple, une scie sauteuse.
2. Prévoyez des câblages pour les lignes de connexion.
3. Vissez le boîtier à la paroi de la cabine par les trous au moyen des 4 vis
à bois fournies.
4. Enfoncez la plaque avant de l'élément de commande dans le boîtier en
exerçant une légère pression. Veillez à ce que le crochet de fixation inférieur
s'emboîte bien.
5. Raccordez le connecteur à 4 pôles à la prise RJ11 de l'élément de commande.

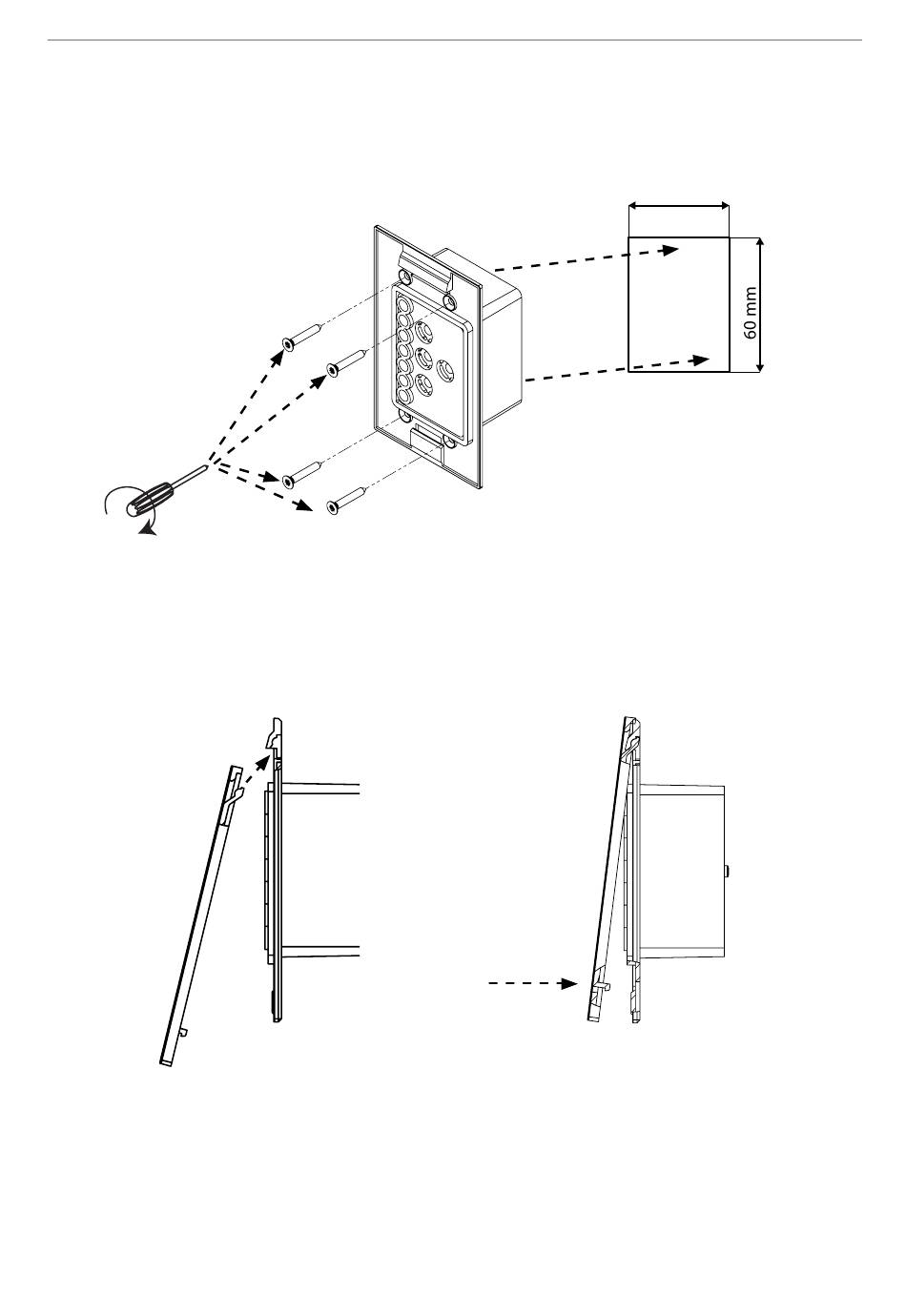

Fig. 3 Montage du panneau de commande
Fig. 4 Montage du panneau
de commande
p. 12/44
48 mm
