2 Description de l'appareil

2 Description de l'appareil
2.1

Structure

1
2
3
4
5
6
7
8

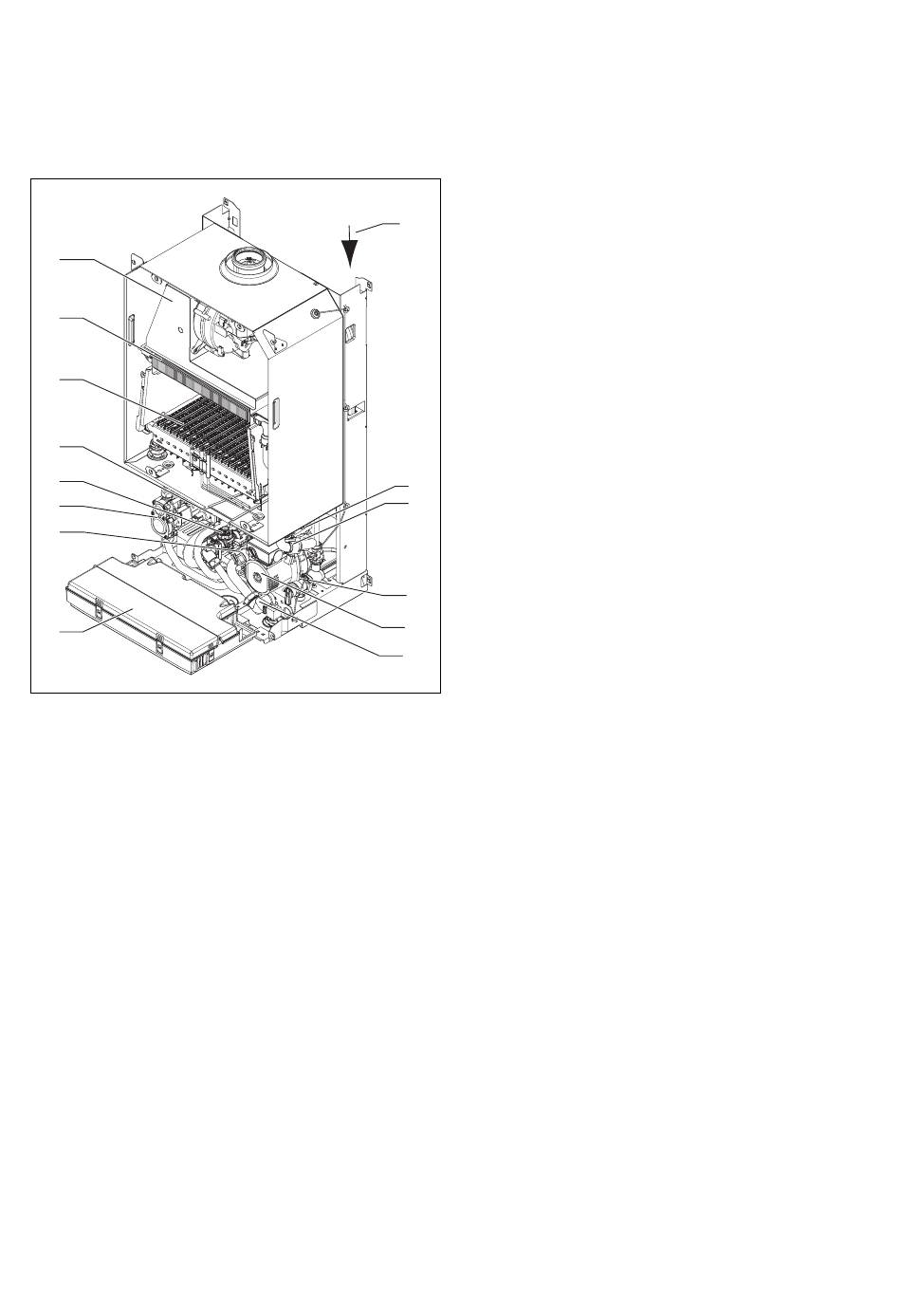

Fig. 2.1 Eléments fonctionnels
Légende
1 Collecteur des fumées avec ventilateur
2 Echangeur de chaleur primaire
3 Brûleur
4 Echangeur de chaleur secondaire
5 Débitmètre
6 Mécanisme de gaz
7 Vanne trois voies
8 Boîtier électronique / Boîtier de commande
9 Dispositif de remplissage
10 Pompe
11 Soupape de sécurité
12 Sonde CTN (2x)
13 Purgeur
14 Vase d'expansion à membrane
2.2

Marquage CE

Avec le marquage CE, on certifie que les appareils cor-
respondant aux modèles présentés répondent aux exi-
gences de base des directives suivantes du Conseil :
– la directive sur les appareils à gaz (directive 90/396/
CEE du Conseil)
– la directive sur la compatibilité électromagnétique
avec valeurs limites de classe B (directive 89/336/CEE
du Conseil)
– la directive sur les appareils à basse tension (directi-
ve 73/23/CEE du Conseil)
4
Les appareils sont conformes aux exigences élémentai-
res de la directive relative au rendement
(directive 92/42/CEE du Conseil).
– la directive 90/396/CEE du Conseil modifiée par la
« directive relative au rapprochement des législations
des Etats membres concernant les appareils à gaz »
14
(directive sur les appareils à gaz)
– la directive 92/42 CEE du Conseil modifiée par la
« directive relative aux exigences de rendement pour
les nouvelles chaudières à eau chaude alimentées en
combustibles liquides ou gazeux » (directive rende-
ment)
– la directive 73/23/CEE du Conseil modifiée par la
« directive relative au matériel électrique destiné à
être employé dans certaines limites de tension » (di-
rective basse tension)
– la directive 89/336/CEE du Conseil modifiée par la
« directive sur la compatibilité électromagnétique »
Les appareils correspondent au modèle de construction
13
décrit dans l'attestation d'examen CE de type.
12
Les appareils répondent aux normes suivantes :
– EN 297
– EN 625
– EN 50165
11
– EN 55014-2
10
– EN 55014-1
– EN 60335-1
9
– EN 61000-3-2
– EN 61000-3-3
2.3

Utilisation conforme de l'appareil

Le turboTEC pro / turboTEC plus de Vaillant est cons-
truit selon les techniques et les règles de sécurité en vi-
gueur. Toutefois, son utilisation peut être à l'origine d'un
risque corporel et / ou mortel pour le personnel exploi-
tant ou des tiers, et avoir des répercussions négatives
sur le fonctionnement de l'appareil et d'autres biens.
L'appareil est prévu comme générateur de chaleur pour
des installations de chauffage central à eau chaude fer-
mées et pour la préparation centrale d'eau chaude dans
les foyers.
Dans le cadre d'une utilisation dans des installations so-
laires, il n'est prévu que pour le réchauffage de l'eau po-
table. Toute autre utilisation est considérée comme non
conforme à l'usage. Le constructeur / fournisseur décli-
ne toute responsabilité pour les dommages en résultant.
L'utilisateur en assume alors l'entière responsabilité.
L'observation de la notice d'installation et d'utilisation et
le respect des consignes d'inspection et d'entretien font
également partie d'une utilisation conforme.
2.4 Plaque signalétique et désignation du modèle
Vous trouverez la désignation de modèle du
turboTEC pro / turboTEC plus sur la plaque signalétique
qui est fixée en usine sur le côté inférieur de l'appareil.
Notice d'installation et d'entretien turboTEC plus/turboTEC pro 0020029203_02
