2 Description de l'appareil

2 Description de l'appareil
2.1

Structure

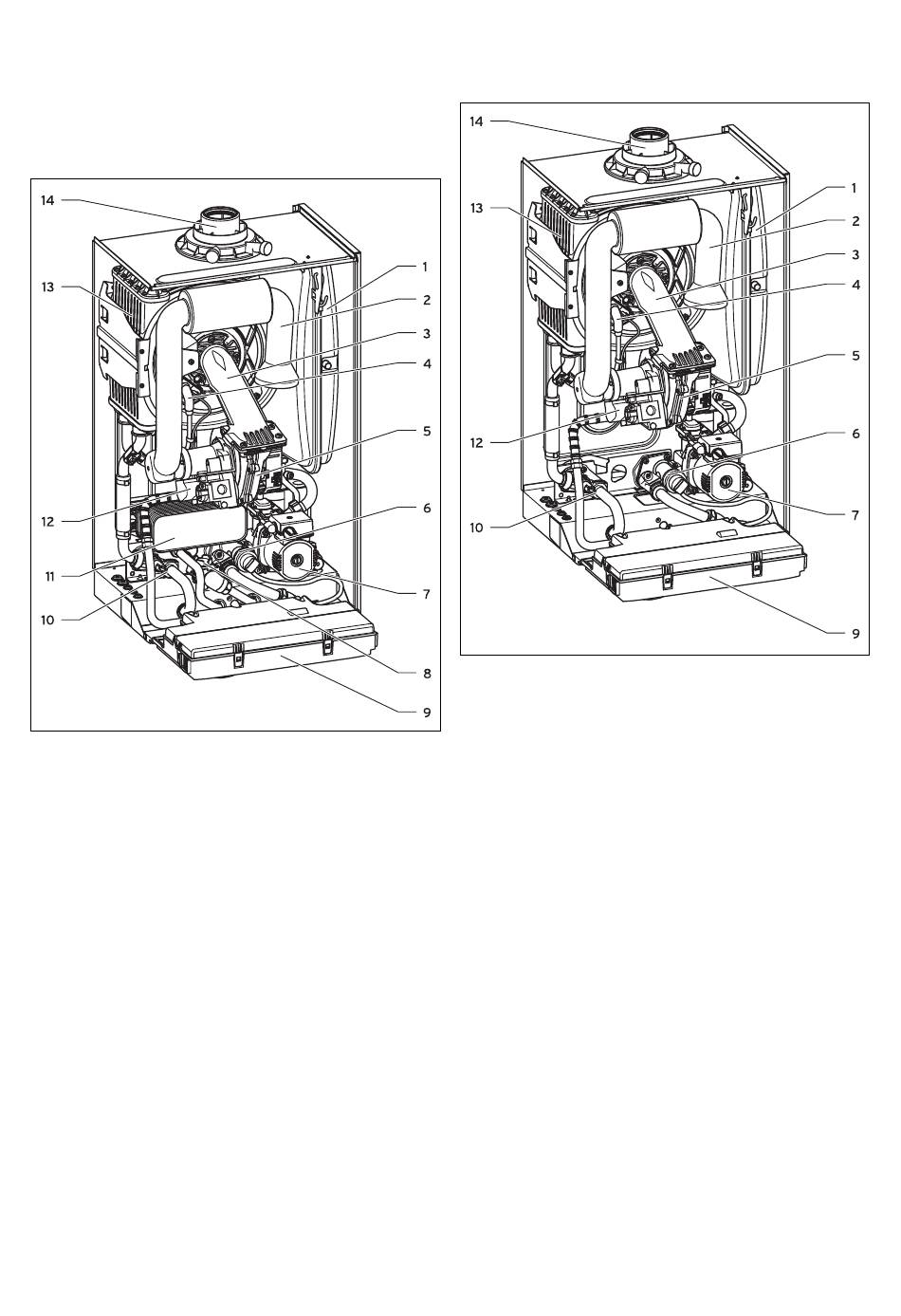

Fig. 2.1 Éléments fonctionnels VCW
1 Vase d'expansion
2 Tube d'aspiration d'air
3 Module thermique compact
4 Électrode d'allumage
5 Ventilateur
6 Soupape d'inversion prioritaire avec dérivation
7 Pompe
8 Capteur débit (eau chaude)
9 Boîte électronique
10 Capteur de pression (pression de l'installation)
11 Échangeur thermique eau chaude
12 Mécanisme de gaz
13 Échangeur thermique
14 Raccord pour conduite air/fumées
4
Fig. 2.2 Éléments fonctionnels VC
1 Vase d'expansion
2 Tube d'aspiration d'air
3 Module thermique compact
4 Électrode d'allumage
5 Ventilateur
6 Soupape d'inversion prioritaire avec dérivation
7 Pompe
9 Boîte électronique
10 Capteur de pression (pression de l'installation)
12 Mécanisme de gaz
13 Échangeur thermique
14 Raccord pour conduite air/fumées
Notice d'installation et d'entretien ecoTEC
