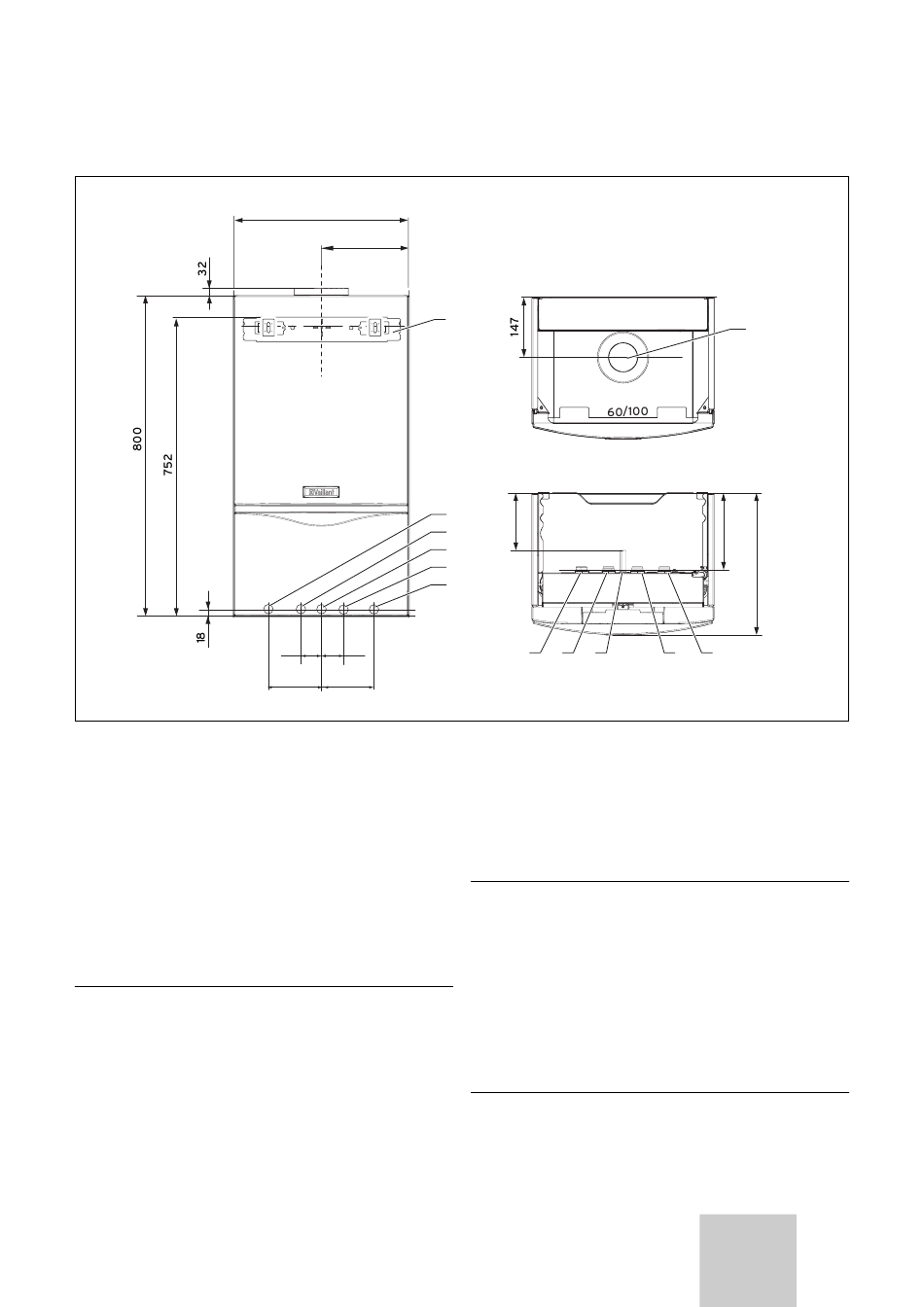

4.3 Plan coté et cotes de raccordement
Fig. 4.2 Cotes de raccordement en mm
(représenté ici : atmoTEC plus)
Légende
1 Retour chauffage Ø 22 mm
2 Raccord d'eau froide Ø 15 mm
3 Raccord de gaz Ø 15 mm
4 Raccord d'eau chaude Ø 15 mm
5 Départ chauffage Ø 22 mm
6 Support de l'appareil
7 Raccordement pour l'évacuation des gaz d'échappement
4.4

Lieu d'installation

Veuillez respecter les consignes de sécurité suivantes
lors du choix du lieu d'installation:
a Attention !
N'installez pas l'appareil dans des pièces sus-
ceptibles d'être exposées au gel ! En cas de gel,
l'appareil peut geler et il existe un risque de dé-
faut d'étanchéité sur l'appareil, ce qui peut en-
traîner une inondation de la pièce.
Notice d'installation et d'entretien turboTEC plus/turboTEC pro 0020029203_02
440
220
6
5
4
3
2
1
35 35
100 100
Ø
130
5 4 3
Ces appareils sont conçus de façon à pouvoir être instal-
lés exclusivement dans des pièces adaptées ou des lo-
caux techniques. Ils ne peuvent donc pas être installés
ou utilisés à l'extérieur. Une installation en extérieur
peut occasionner des dysfonctionnements.
Attention !
a
L'air de combustion de l'appareil doit être
exempt de substances qui contiennent entre
autres par ex. des vapeurs de fluor, de chlore,
de soufre (issues par ex. des vapeurs d'aérosols,
de détergents et de produits nettoyants, de
peintures, de colles ou d'essence). Ces substan-
ces peuvent entraîner la formation d'une corro-
sion dans l'appareil lui-même et dans l'installa-
tion d'évacuation pendant le fonctionnement de
l'appareil.
h Remarque !
Les distances minimales / espacements de
montage indiqués sont également valables pour
le montage dans l'armoire électrique.
Montage 4
7
180
338
2 1
