4.3

Maattekening en aansluitmaten

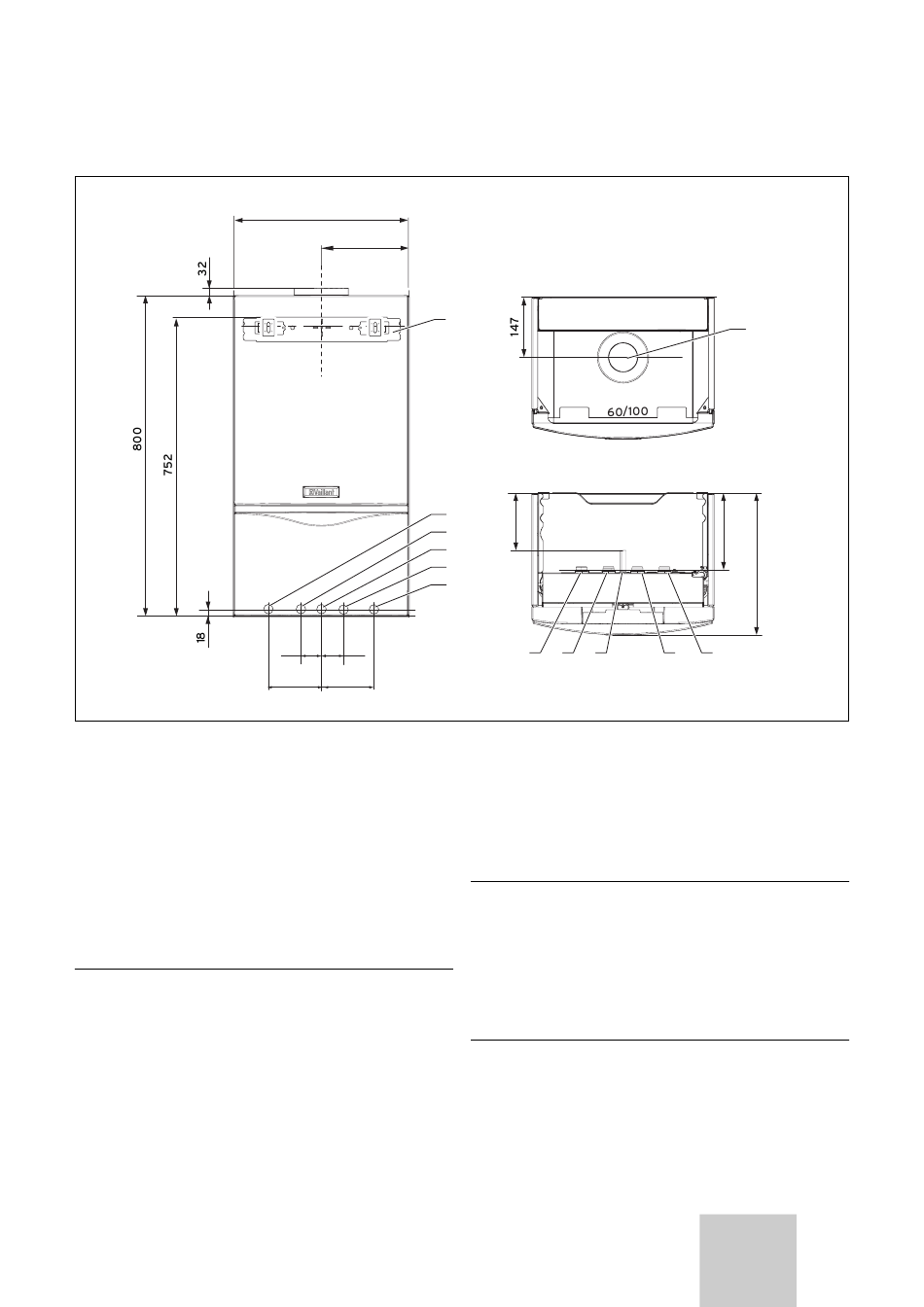

Afb. 4.2 Aansluitmaten in mm (hier afgebeeld: atmoTEC plus)
Legenda
1 CV-retourleiding Ø 22 mm
2 Koudwateraansluiting, Ø 15 mm
3 Gasaansluiting, Ø 15 mm
4 Warmwateraansluiting, Ø 15 mm
5 CV-aanvoerleiding Ø 22 mm
6 Ophangbeugel
7 Aansluiting voor rookgasafvoer
4.4

Standplaats

Neem bij de keuze van de standplaats de volgende vei-
ligheidsaanwijzingen in acht:
a Attentie!
Installeer het toestel niet in ruimtes waar
vorstgevaar bestaat! Bij vorst kan het toestel
bevriezen en bestaat er gevaar voor lekkages bij
het toestel, wat kan leiden tot een overstroming
van de ruimte.
Installatie- en onderhoudshandleiding turboTEC plus/turboTEC pro 0020029203_02
440
220
6
5
4
3
2
1
35 35
100 100
Ø
130
5 4 3
Deze toestellen zijn zodanig opgebouwd, dat deze uit-
sluitend kunnen worden geïnstalleerd in dienovereen-
komstige ruimten of technische ruimten. Deze kunnen
derhalve niet in de buitenlucht worden geïnstalleerd of
bediend. Installatie in de buitenlucht kan storingen ver-
oorzaken.
Attentie!
a
De verbrandingslucht van het toestel moet vrij
zijn van stoffen die b.v. dampen met fluor,
chloor, zwavel e.d. bevatten (b.v. uit de dampen
van sprays, oplos- of reinigingsmiddelen, verf,
lijm of benzine). Deze stoffen kunnen bij werking
van het toestel leiden tot corrosievorming in
het toestel zelf en in de rookgasinstallatie.
h Aanwijzing!
De aangegeven minimumafstanden/vrije monta-
geruimten gelden ook bij montage in kasten.
Montage 4
7
180
338
2 1
BE
NL 7
