2 Description de l'appareil

2 Description de l'appareil
2.1 Description du modèle
Pays de destination
Type d'appareil
(désignations selon ISO 3166)
VKK 806/3-E-HL
VKK 1206/3-E-HL
VKK 1606/3-E-HL
CH (Suisse)
FR (France)
VKK 2006/3-E-HL
VKK 2406/3-E-HL
VKK 2806/3-E-HL
Tab. 2.1 Vue d'ensemble des modèles d'appareil
2.2 Plaque signalétique
La plaque signalétique est située à l'avant de la chaudiè-
re, en dessous de l'habillage de protection avant. Pour
la voir, il suffit de retirer l'élément de protection anté-
rieur.
1
Serial-Nr. 21400400100054010006000000N0
2
3
4 Typ B23, B23P, C33, C43, C53, C83, C93
DE, cat. I2ELL
AT, CH, IT, ES, PT, HR, SI, RS, ME, TR, RU, UA, cat. I2H
DK, SE, NO, EE, LV, LT, CZ, SK, cat. I2H
HU, cat. I2HS
2E 2H, G20 - 13/18/20/ mbar
P(40/30°C) =
P(60/40°C) =
5
P(80/60°C) =
Q =
NOx class 5
Tmax =
PMS =
V =
230 V~ 50 Hz 260 W IP 20
Warning notes
0063 08
CE-0063BS3740

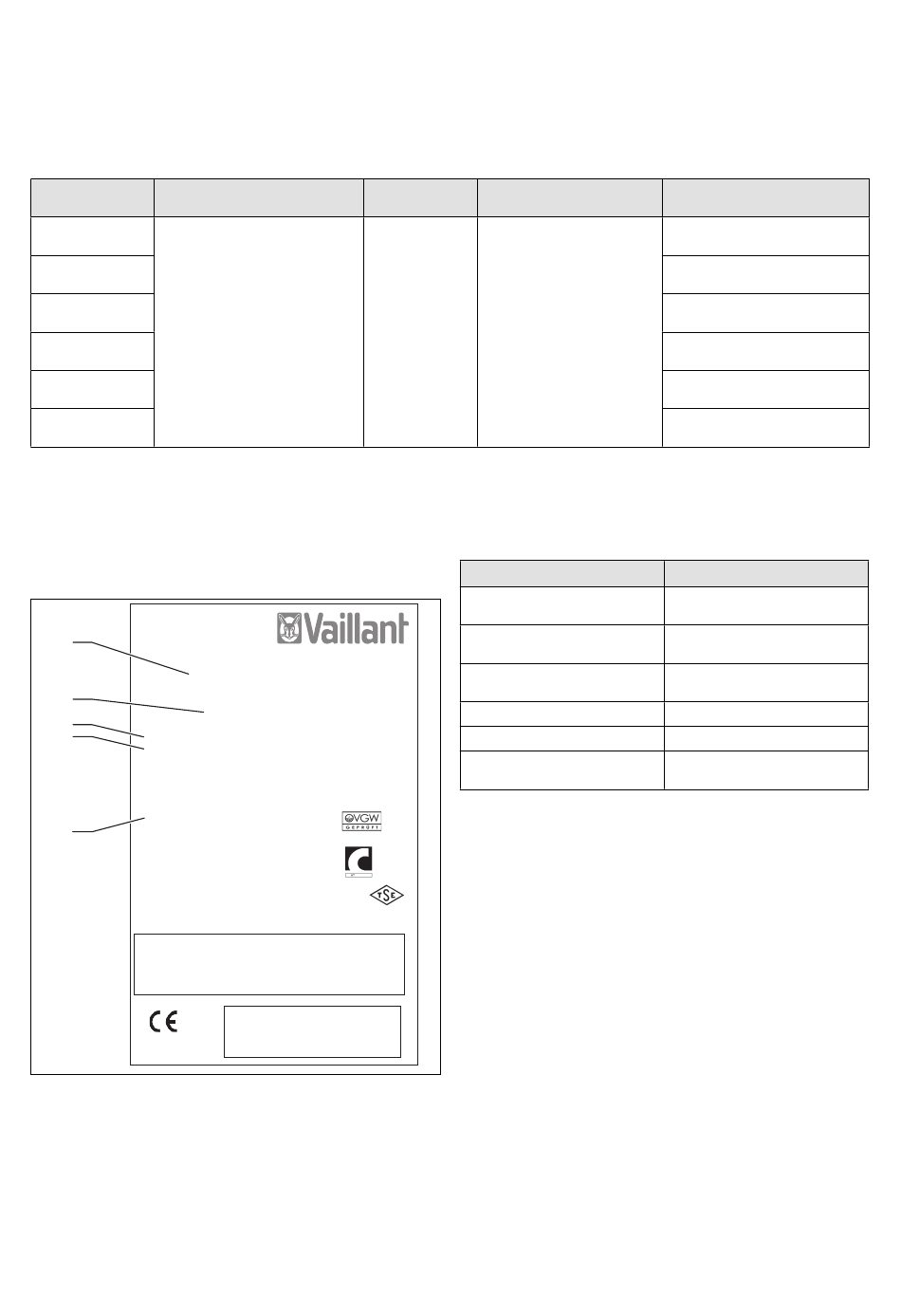

Fig. 2.1 Plaque signalétique
Légende
1 N° de série
2 Désignation du modèle
3 Évacuation des produits de combustion autorisée
4 Pays d'application, catégorie de gaz autorisée
5 Caractéristiques techniques de l'appareil
4
Catégorie
d'homologation
I
2H
I
2Er
Vaillant GmbH Remscheid / Germany
VKK 1206/3-E-HL
ecoCRAFT
PL, cat. I2ELw FR, cat. I2Er
23,1 - 121,8 kW
22,1 - 116,5 kW
21,3 - 113,4 kW
22,0 - 115,9 kW (Hi)
85°C
6 bar
8,07 BED 92/42
****
EN 15417
EN 15420
EAN-CODE
Catégorie de gaz
G20 (gaz naturel E) (CH, FR)
(CH)
G25 (gaz naturel LL) (FR)
(FR)
Explication de la désignation du modèle
Le tableau suivant explique la désignation du modèle à
l'exemple de la VKK 1206/3-E-HL.
VKK 1206/3-E-HL
VKK
120
6
3
E
HL
Tab. 2.2 Explication de la désignation du modèle
2.3

Marquage CE

Le marquage CE atteste que les appareils sont confor-
mes aux exigences élémentaires des directives suivan-
tes :
– directive sur les appareils à gaz (directive 90/396/
CEE du Conseil)
– directive sur la compatibilité électromagnétique avec
valeurs limites de classe B (directive 2004/108/CEE
du Conseil)
– directive sur les appareils à basse tension (directive
2006/95/CEE du Conseil)
Les appareils sont conformes aux exigences élémentai-
res de la directive relative au rendement (directive
92/42/CEE du Conseil) concernant les chaudières à
condensation.
Conformément aux exigences selon §7 de l'ordonnance
relative aux petites installations de combustion du
07.08.1996 (1. BlmSchV), les appareils énumérés ci-des-
sus émettent moins de 80 mg/kWh de dioxyde d'azote
(NOx).
Notice d'installation et de maintenance ecoCRAFT exclusiv 0020063364_05
Plage de puissance thermique
nominale P (kW)
14,7 - 84,1 (40/30 °C)
13,6 - 78,2 (80/60 °C)
23,1 - 121,8 (40/30 °C)
21,3 - 113,4 (80/60 °C)
28,4 - 168,2 (40/30 °C)
26,2 - 156,5 (80/60 °C)
46,2 - 210,2 (40/30 °C)
43,1 - 196,8 (80/60 °C)
50,4 - 252,2 (40/30 °C)
47,0 - 236,2 (80/60 °C)
54,7 - 294,3 (40/30 °C)
51,0 - 275,5 (80/60 °C)
Equipement
Chaudière à gaz à
condensation Vaillant
Dimensionnement de l'appareil
(puissance en kW)
Chaudière à condensation à
gaz
Série de la chaudière
Exclusiv
uniquement pour du gaz
naturel
