4 Montage
4.5 Vereiste minimumafstanden/vrije montage-
ruimten

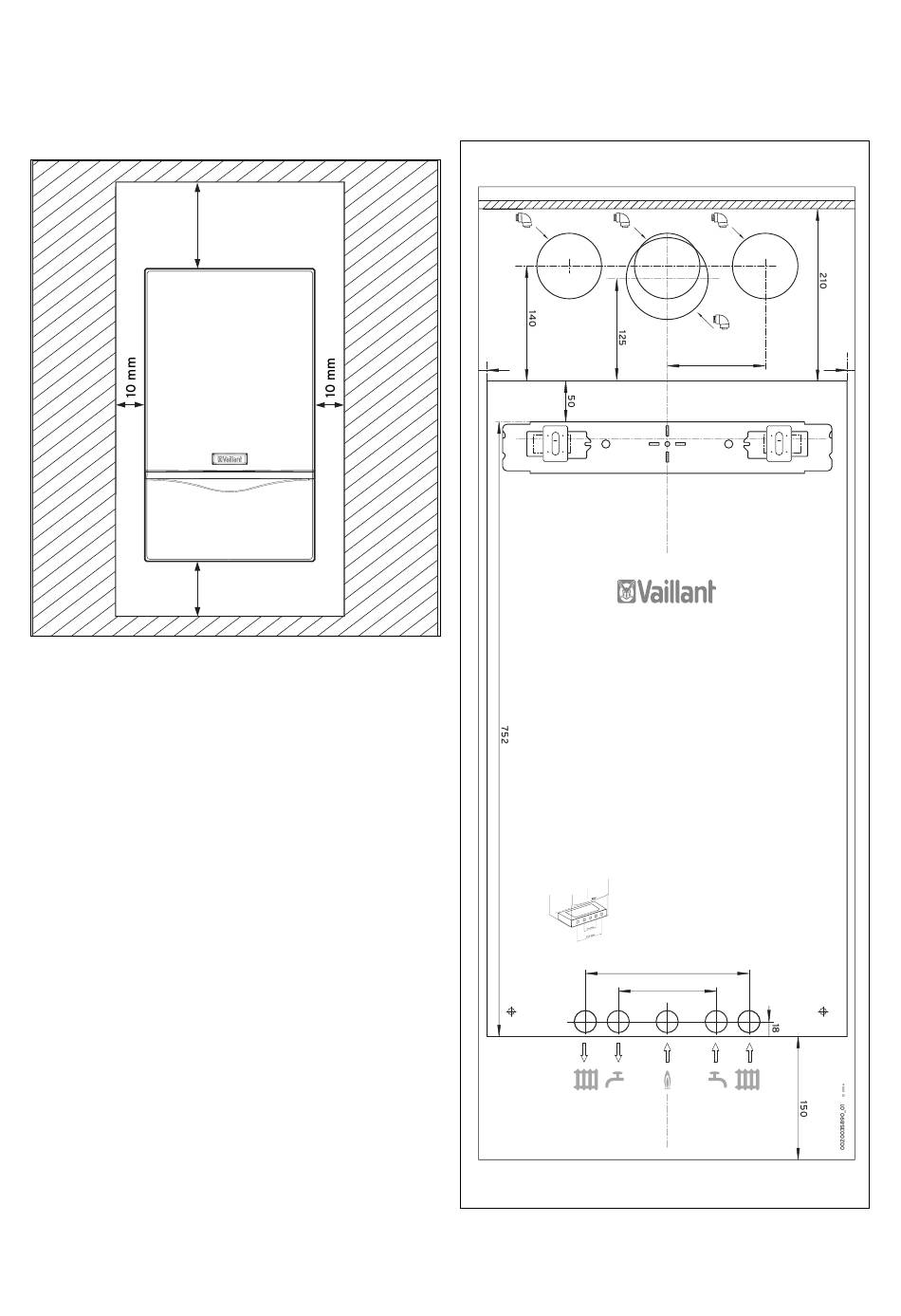

Afb. 4.3 Vereiste minimumafstanden/vrije montageruimten
(hier afgebeeld: atmoTEC plus)
Zowel voor de installatie/montage van het toestel als
voor de uitvoering van latere onderhoudswerkzaamhe-
den zijn de volgende minimumafstanden resp. minimale
vrije montageruimten nodig:
– afstand van de zijkant: 10 mm
– onderkant: 250 mm
– bovenkant: 400 mm
Het is niet nodig een bepaalde extra afstand ten opzich-
te van componenten van brandbaar materiaal in acht te
nemen, omdat de temperatuur aan het behuizingsopper-
vlak altijd lager is dan de toegestane temperatuur van
85 °C.
8
400 mm
250 mm
4.6

Montagesjabloon

80/80
10
120/122/180/182/200/202/240/242/243/280/282/322/362 Pro/Plus
Afb. 4.4 Montagesjabloon
Installatie- en onderhoudshandleiding turboTEC plus/turboTEC pro 0020029203_02
80/80 80/80
60/100
120
200
120
10
