5 Installation

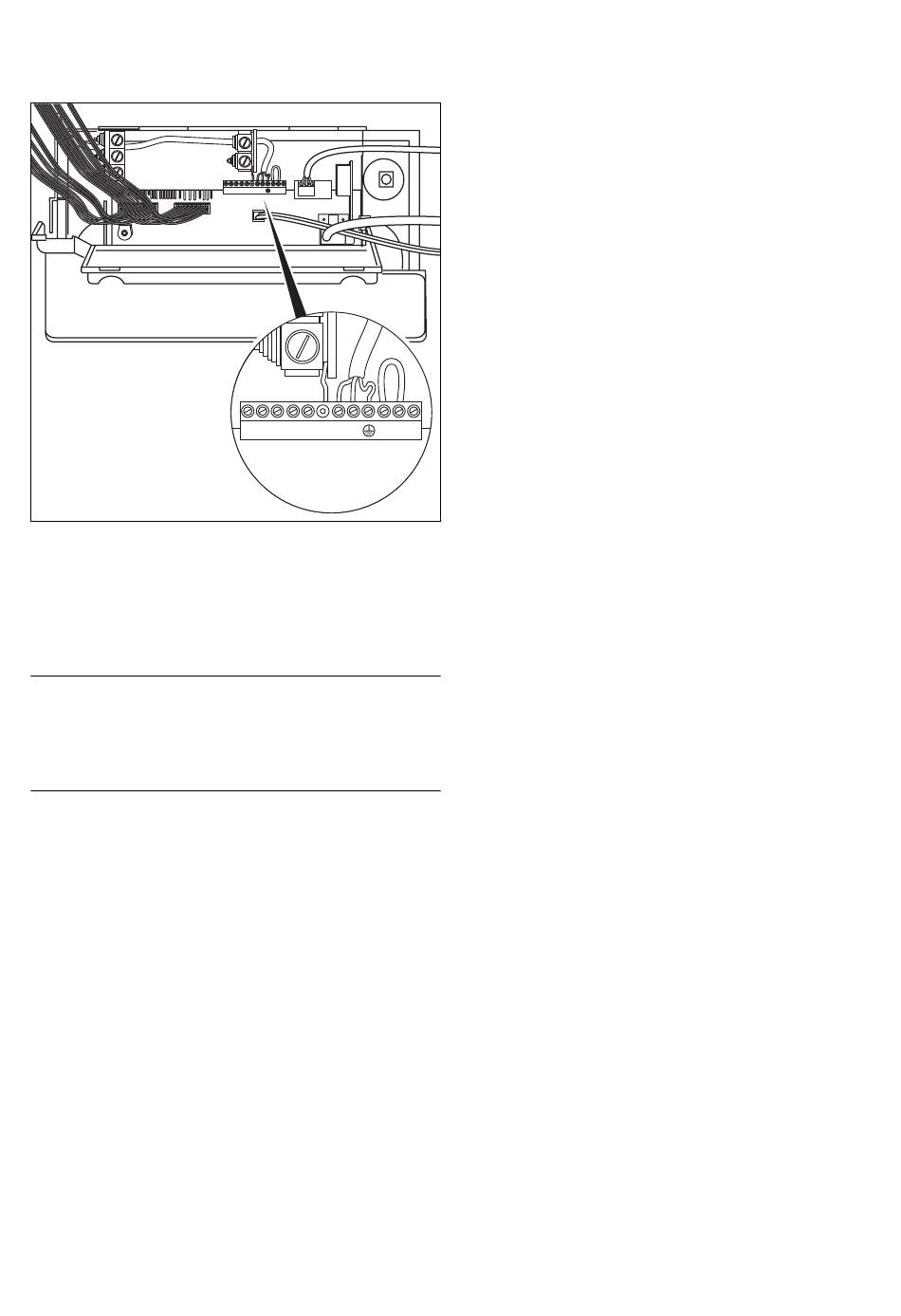

Fig. 5.8 Exemple de câblage
• Dénudez le câble de raccordement sur env. 2 - 3 cm,
et isolez les fils.
• Branchez les câbles de raccordement conformément
aux notices des appareils sur les bornes à vis corres-
pondantes du système électronique.
Attention !
a
Risque de destruction du système électroni-
que !
N'appliquez jamais la tension secteur aux bor-
nes 7, 8, 9 !
h
Remarque !
Assurez-vous que les câbles de raccordement
sont mécaniquement solidement maintenus
dans les bornes à vis.
• Si aucun thermostat d'ambiance ou aucun thermostat
à horloge n'est installé, prévoyez un pontage entre les
bornes 3 et 4, si ce n'est pas déjà fait. Retirez le ponta-
ge si un thermostat d'ambiance ou un thermostat à
horloge est raccordé aux bornes 3 et 4.
• Vous ne pouvez pas retirer le pontage entre les bor-
nes 3 et 4 si vous raccordez une régulation de tempé-
rature en fonction de la température extérieure ou
une régulation de la température ambiante (bornes de
raccordement de la régulation constante 7, 8, 9).
• Refermez le couvercle arrière du boîtier électronique
et appuyez dessus jusqu'à ce que vous l'entendiez
s'enclencher.
• Relevez le boîtier électronique et appuyez sur ce der-
nier avec les deux clips à droite et à gauche contre les
carénages latéraux de l'appareil jusqu'à ce que les
clips s'enclenchent.
• Fixez l'habillage avant de l'appareil.
16
- + 7 8 9
L N
3 4 5
- + 7
8 9
L N
3 4 5
BUS 24V
230V
Notice d'installation et d'entretien turboTEC plus/turboTEC pro 0020029203_02
