8.5 Remplacement du système électronique et de
l'écran d'affichage
d Danger !
Suivez les consignes telles que décrites à la
section 8.2 avant de procéder au remplacement
de pièces.
• Respectez les notices de montage et d'installation qui
accompagnent les pièces détachées.
Remplacement de l'écran ou du système électronique
Si vous ne remplacez que l'un des deux composants, la
comparaison des paramètres fonctionne automatique-
ment. Le nouveau composant prend en charge les para-
mètres préalablement réglés du composant non rempla-
cé lors de la mise sous tension de l'appareil.
Remplacement de l'écran et du système électronique
Si vous remplacez les deux composants (cas de pièce dé-
tachée), l'appareil se met en dysfonctionnement après la
mise sous tension et affiche le message d'erreur
« F.70 ».
• Saisissez le numéro de la variante d'appareil au
deuxième niveau de diagnostic sous le point « d.93 »
conformément au tableau 8.2 (cf. paragraphe 9.1.2).
Le système électronique est maintenant défini sur le
modèle d'appareil et les paramètres de tous les points
de diagnostic réglables correspondent aux réglages
d'usine.
Appareil
turboTEC pro VUW BE 242/3-3
turboTEC plus VU/VUW BE 242/3-5
turboTEC plus VU/VUW BE 282/3-5
turboTEC plus VU/VUW BE 362/3-5
Tabl. 8.2 Numéros des variantes d'appareil
8.6

Vidange de l'appareil

• Fermez les robinets de maintenance.
• Amenez la soupape d'inversion prioritaire en position
centrale (appeler le programme de contrôle P. 6,
cf. chapitre 9.2).
• Ouvrez le dispositif de purge de l'installation de chauf-
fage.
• Vérifiez que le purgeur rapide sur la pompe est ouvert
afin que l'appareil soit entièrement vidangé.
Attention !
a
Si l'appareil est mis hors service pendant une
durée prolongée, veillez à effectuer une vidange
complète, pour éviter les dégâts causés par le
gel.
Notice d'installation et d'entretien turboTEC plus/turboTEC pro 0020029203_02
Vidangez l'appareil côté eaux usées
• Fermez la conduite d'arrivée d'eau froide.
• Desserrez les liaisons vissées sur la conduite d'eau
chaude sous l'appareil.
Vidange intégrale de l'installation
• Fixez un tuyau au point de vidange de l'installation.
• Amenez l'extrémité libre du tuyau au niveau du point
d'évacuation approprié.
• Assurez-vous que les robinets de maintenance sont
ouverts.
• Ouvrez le robinet de vidange.
• Ouvrez les soupapes de purge des radiateurs. Com-
mencez par le radiateur situé le plus haut puis pour-
suivez l'opération vers le bas.
• Lorsque toute l'eau s'est écoulée, refermez les pur-
geurs des radiateurs et le robinet de vidange.
8.7

Test de fonctionnement

A l'issue des travaux de maintenance, les contrôles sui-
vants doivent être effectués :
• Contrôlez le bon fonctionnement de tous les disposi-
tifs de commande, de régulation et de surveillance.
• Vérifiez que l'appareil et l'évacuation des gaz d'échap-
pement sont étanches.
• Contrôlez l'allumage et la régularité de la flamme du
brûleur.
Numéro de la
variante d'appa-
reil
28
28
30
32

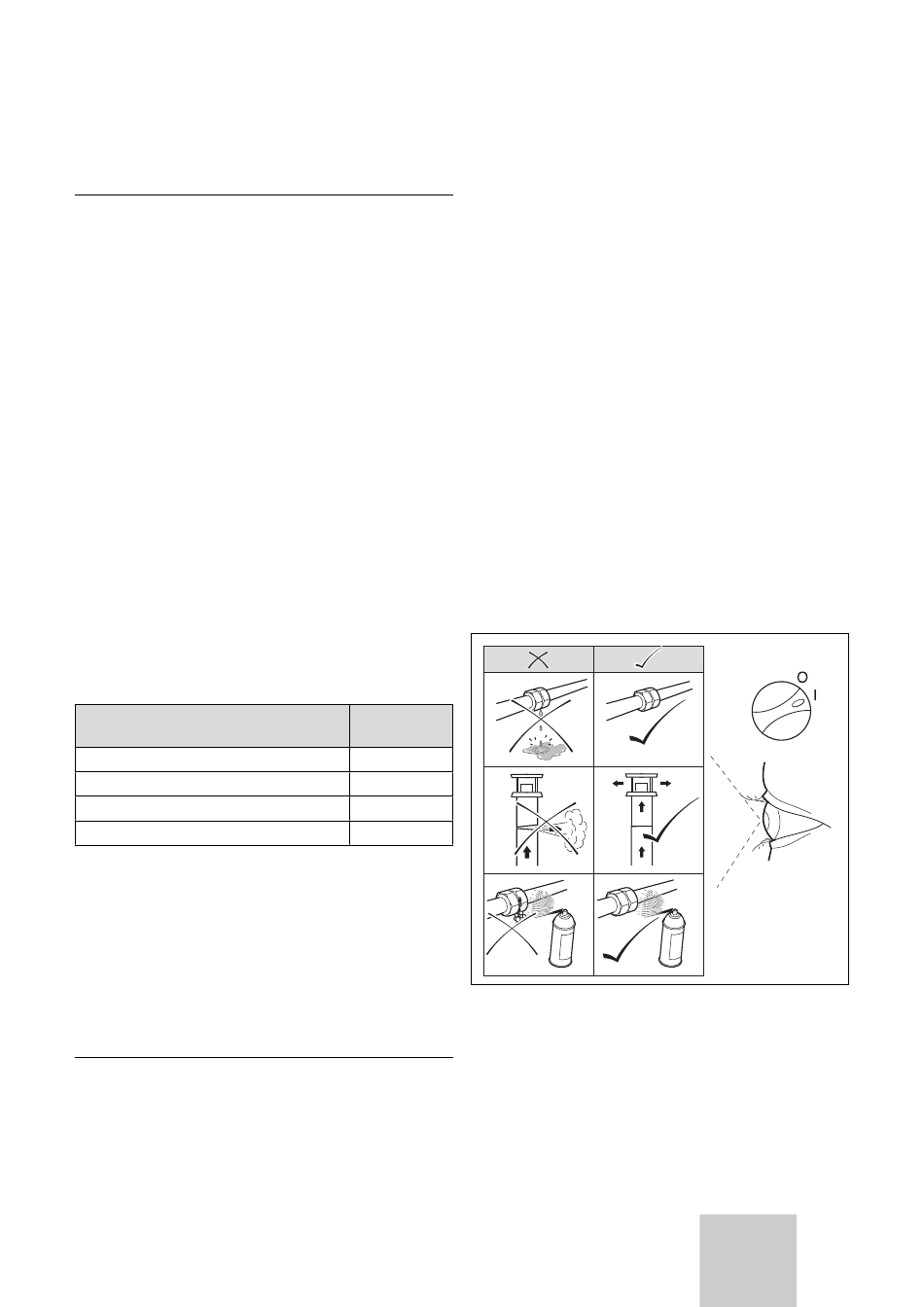

Fig. 8.4 Contrôle fonctionnel
Fonctionnement du chauffage
• Contrôlez le fonctionnement du chauffage en réglant
le régulateur sur une température souhaitée plus éle-
vée. La pompe du circuit de chauffage doit fonction-
ner.
Inspection et entretien 8
BE
FR 33
