5.3 Raccordement côté eau
a Attention !
Veillez à monter la conduite de gaz sans tension
afin d'éviter des fuites dans l'installation de
chauffage !
a Attention !
En cas d'utilisation de l'appareil dans des ins-
tallations solaires pour le réchauffage de l'eau
potable (réglage de d.58 sur 1 ou 2) :
La température au niveau du raccordement
d'eau froide de l'appareil (dans ce cas, la sortie
d'eau chaude de l'accumulateur solaire) ne doit
pas excéder 70 °C. Sinon, des endommagements
de l'appareil et de la pièce d'installation ne sont
pas à exclure en raison d'une fuite d'eau brûlan-
te. Nous vous recommandons d'employer des
robinets thermostatiques mélangeurs en amont
et en aval de l'appareil.
5
4
3
2
1

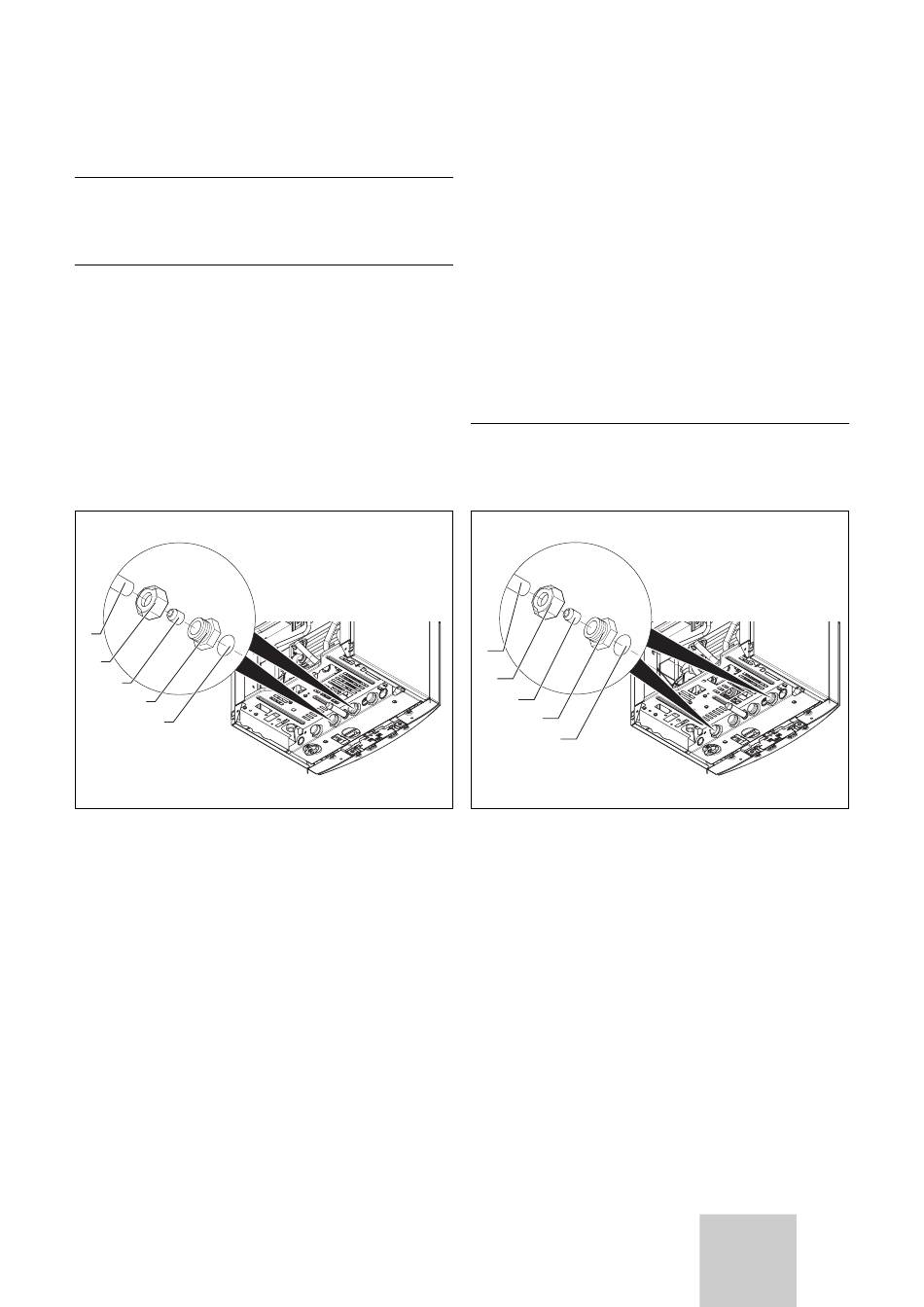

Fig. 5.2 Montage du raccord d'eau froide et d'eau chaude
5.3.1 Raccordement de l'eau chaude (unique-
ment VUW)
Connexion du raccord d'eau chaude et d'eau froide sur
l'appareil (par exemple avec deux pièces de raccorde-
ment avec une liaison vissée par compression pour le
raccordement de conduites de cuivre 15 mm, comme il-
lustré sur la fig. 5.2) :
• Installez un robinet d'arrêt dans la canalisation d'eau
froide.
• Insérez un joint (1) et vissez les pièces de raccorde-
ment (2) sur le raccord d'eau chaude et sur le raccord
d'eau froide de l'appareil.
• Insérez respectivement un écrou-raccord (4) et une
bague de compression (3) sur une conduite de cuivre
(5). Le diamètre de la conduite doit être de 15 mm.
• Insérez les conduites jusqu'à la butée dans les pièces
de raccordement. Serrez les écrous-raccords dans
cette position.
Notice d'installation et d'entretien turboTEC plus/turboTEC pro 0020029203_02
5.3.2

Raccordement du ballon (uniquement VU)

Raccordement du départ et retour ballon sur l'appareil :
• Installez les canalisations du ballon (accessoires
Vaillant).
• Introduisez l'un des joints fournis dans les accessoires
et vissez les pièces de raccordement au niveau du rac-
cord départ et du raccord retour du ballon de l'appa-
reil. Pour cela, respectez aussi la notice jointe avec les
accessoires !
• Raccordez la sonde du ballon au connecteur approprié
du faisceau de câbles de l'appareil.
• Avant la mise en service, veillez à faire une purge com-
plète des canalisations du ballon.
5.4 Raccordement côté chauffage
a Attention !
Veillez à monter la conduite de gaz sans tension
afin d'éviter des fuites dans l'installation de
chauffage !
5
4
3
2
1
Fig. 5.3 Montage départ et retour chauffage
Installation 5
BE
FR 13
