un tube en acier d'un diamètre de 15 mm Ø. La pression
dynamique du raccord de gaz doit s'élever à au moins
20 mbar pour le gaz naturel.
>
Nettoyez au préalable par soufflage la conduite de
gaz. Ce faisant, on évite d'endommager l'appareil.
>
Raccordez l'appareil à la conduite de gaz. Utilisez
pour cela la liaison vissée par compression (1) jointe
et un robinet de gaz autorisé.
>
Purgez la conduite de gaz avant la mise en service.
>
Contrôlez l'étanchéité du raccord de gaz.
5.3
Raccordement côté eau
a
Danger
Risque d'ébouillantement et de dommages
matériels en cas de fuite d'eau
Les conduites d'eau peuvent avoir un défaut
d'étanchéité.
>
Veillez à monter les conduites de raccorde-
ment sans tension.
b
Attention
Risque de dommages matériels en cas de
fuite d'eau
En cas d'utilisation de l'appareil dans des ins-
tallations solaires pour le réchauffage de
l'eau potable (réglage de d.58 sur 1 ou 2), la
température au niveau du raccordement
d'eau froide de l'appareil (à la sortie d'eau
chaude du ballon) ne doit pas excéder 70 °C.
>
Installez des mitigeurs thermostatiques en
amont et en aval de l'appareil.
5
4
3
2
1

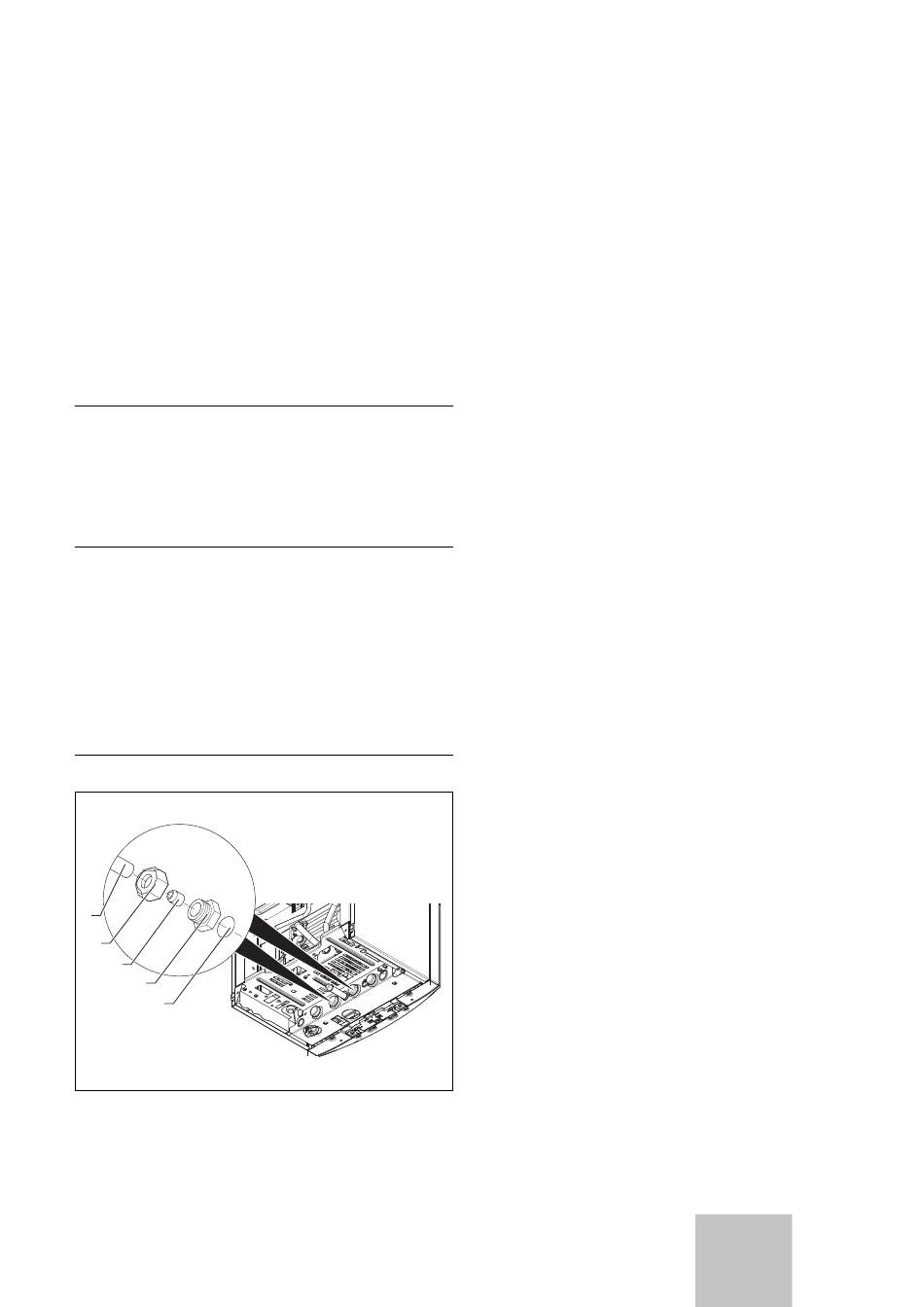

Fig. 5.2 Montage du raccord d'eau froide et d'eau chaude
Notice d'installation et d'entretien turboTEC pro, turboTEC plus 0020029203_03
5.3.1
Raccordement de l'eau chaude
(uniquement VUW)
Connexion du raccord d'eau chaude et d'eau froide sur
l'appareil (par exemple avec deux pièces de raccorde-
ment avec une liaison vissée par compression pour le
raccordement de conduites de cuivre 15 mm, comme
illustré sur la fig. 5.2) :
>
Installez un robinet d'arrêt dans la canalisation d'eau
froide.
>
Insérez un joint (1) et vissez les pièces de raccorde-
ment (2) sur le raccord d'eau chaude et sur le rac-
cord d'eau froide de l'appareil.
>
Insérez respectivement un écrou-raccord (4) et une
bague de compression (3) sur une conduite de cuivre
(5). Le diamètre de la conduite doit être de 15 mm.
>
Insérez les conduites jusqu'à la butée dans les pièces
de raccordement. Serrez les écrous-raccords dans
cette position.

5.3.2 Raccordement du ballon (uniquement VU)

Raccordement du départ et retour ballon sur l'appareil :
>
Installez les canalisations du ballon (accessoires
Vaillant).
>
Introduisez l'un des joints fournis dans les accessoi-
res et vissez les pièces de raccordement au niveau du
raccord départ et du raccord retour du ballon de l'ap-
pareil. Pour cela, respectez aussi la notice jointe avec
les accessoires !
>
Raccordez la sonde du ballon au connecteur appro-
prié du faisceau de câbles de l'appareil.
>
Avant la mise en service, veillez à faire une purge
complète des canalisations du ballon.
Installation 5
BE
15
FR
