INSTALLATION
température du groupe électrogène, une ouverture d'au
moins 0,5 m² est nécessaire.
Un compartiment moteur doit avoir un bon extracteur d'air
pour
maintenir
une
températures trop élevées réduisent les performances du
moteur. Au-dessus de 40°C, les performances du moteur
se réduisent de 2%, par tranche de 5°C. Afin de minimiser
cet effet, la température de la salle moteur ne doit pas
dépasser de plus de 15°C celle de la température
ambiante de l'air.
Installer des ventilateurs et des canalisations d'entrée d'air
pour ne pas dépasser la limite de température. Les
canalisations d'entrée d'air doivent sortir dans la partie
inférieure de la salle moteur pour dissiper les émanations
du fond de cale et laisser l'air circuler. Les sorties d'air
doivent être installées sur la partie haute de la salle
moteur afin d'évacuer l'air le plus chaud. Un ventilateur
doit être utilisé comme extracteur pour dissiper l'air de la
salle moteur. Dans le cas où la limite de température
mentionnée ci-dessus ne pourrait être respectée en
utilisant un système de ventilation dans la salle des
machines, des connexions devront être faites pour
permettre une entrée d'air directement sur le cocon du
groupe électrogène.
01
Télécommande
02
Puissance de sortie CA
03
Raccord d'échappement Ø63mm
04
Réservoir d'expansion
05
Dérivation sortie eau de refroidissement Ø25.4mm
06
Dérivation entrée eau de refroidissement Ø25.4mm

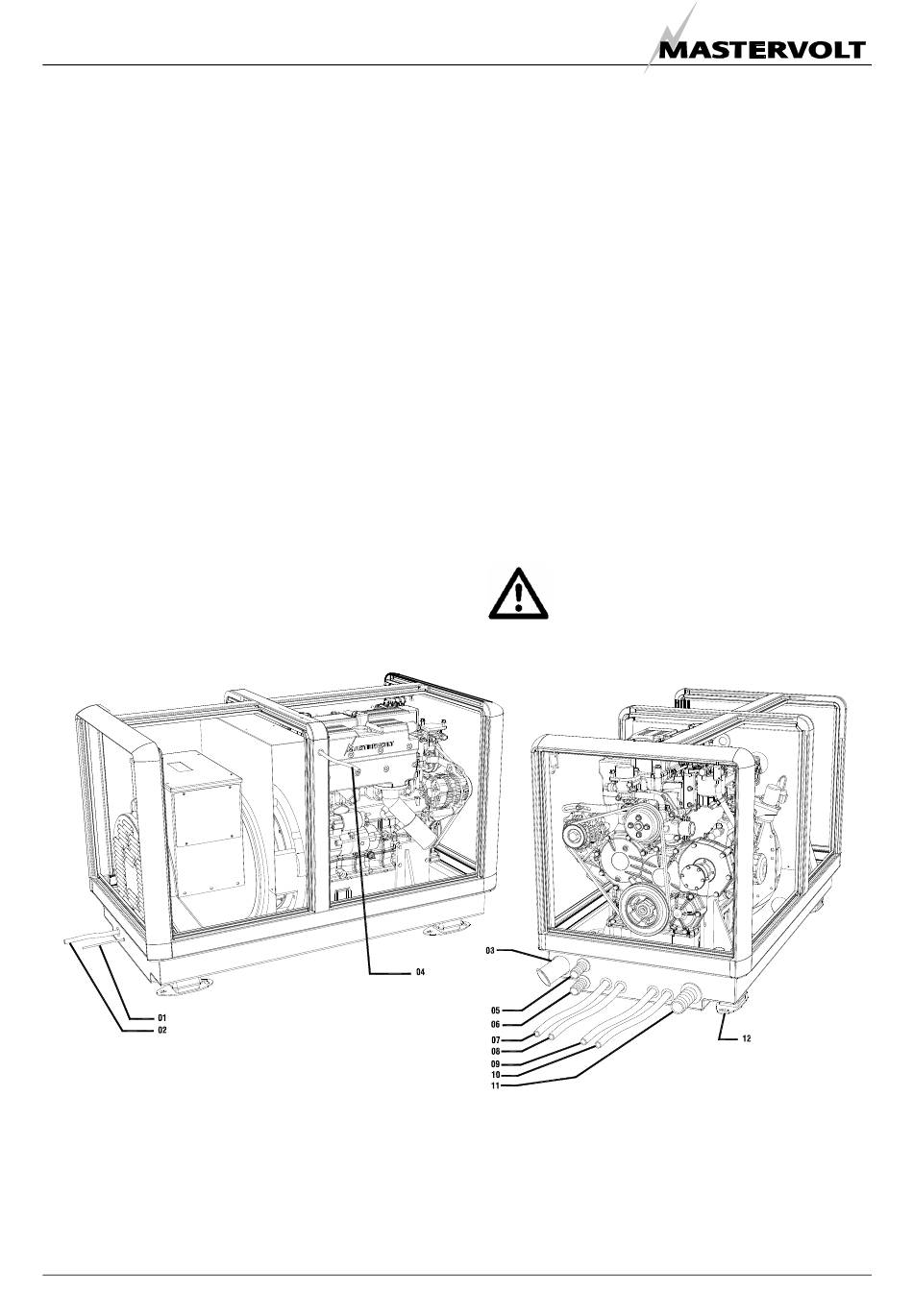

Fig. 2: Connexions
4
température
normale.
Les entrées d'air doivent être rendues étanches pour
protéger la salle des machines et le groupe en cas
d'éclaboussures.
supplémentaire,
Des
capuchon de ventilateur le plus haut possible.
1.5
Connexions
Le
groupe
d'alimentation et câbles de sortie (câbles électriques,
connexions
d'échappement, conduites carburant, etc.) déjà connectés
sur le moteur et le groupe électrogène. Les conduites
carburant sont positionnées à la base du cocon. Les
connexions sont indiquées, telles que sur la Fig. 2.
Toutes les connexions électriques, sections et types de
câbles
doivent
réglementaires nationales en vigueur. Les câbles fournis
supportent une température ambiante allant jusqu'à 70°C.
Si les câbles doivent résister à de plus hautes
températures, ils doivent alors être mis sous gaines.
ATTENTION !
Avant de procéder à l'installation du système,
lire la section concernant les règles de
sécurité.
07
Connexion batterie + 35mm2
08
Connexion batterie - 35mm2
09
Sortie carburant Ø8mm
10
Entrée carburant Ø8mm
11
Entrée eau usée
12
Support antivibratoire moteur
Copyright © 2008 Mastervolt / Novembre 2008 / WHISPER 25 ULTRA / FR
