- Page 1 Instructions de service pour l’utilisateur Module d‘affichage AM État Mode fonction. M. chauffage État brûleur Wolf GmbH • Postfach 1380 • D-84048 Mainburg • Tél. +49-8751/74-0 • Fax +49-8751/741600 • Internet : www.wolf-heiztechnik.de N° d’art. : 3063731_201407 Sous réserve de modifications...
-
Page 2: Table Des Matières
Table des matières Descriptif technique Sécurité et prescriptions Aperçu rapide du module d’affichage AM Page d’accueil Aperçu Affichage des fonctions Fonctionnement du bouton-poussoir rotatif Appuyer sur les touches rapides Structure de menu du module d’affichage AM Description touches rapides / bouton rotatif Activation et navigation Menu principal Affichage Réglages de base / possibilités de réglage... -
Page 3: Descriptif Technique
Le module d’affichage AM de Wolf peut uniquement être utilisé en combinaison avec des chaudières et accessoires de la marque Wolf. Le module d’affichage AM de Wolf est conçu pour afficher des paramètres du système importants et régler des paramètres de chauffage spécifiques. -
Page 4: Sécurité Et Prescriptions
Veuillez impérativement tenir compte des consignes de sécurité générales. 2.1 Consignes de sécurité générales Le module d’affichage AM doit être monté et être mis en service par un instal- lateur qualifié. f Mettre hors tension l’appareil de chauffage et tous les composants connec- tés avant d'intégrer le module AM. -
Page 5: Symboles Et Pictogrammes Utilisés
2.4 Marquage CE Par le biais du marquage CE, nous confirmons en qualité de fabricant que le module d’affichage AM répond aux exigences fondamentales de la directive sur la compatibilité électromagnétique (directive 2004/108/CEE du Conseil). Le module d’affichage AM répond aux exigences fondamentales de la directive sur la basse tension (directive 2006/95/CEE du Conseil). -
Page 6: Éviter Tout Risque De Brûlures
2. Sécurité et prescriptions 2.6 Éviter tout risque de brûlures Les températures de l’eau chaude supérieure à 65 °C peuvent entraîner des brû- lures. Lorsque la fonction anti-légionelles est activée, le ballon d’eau chaude est réchauffé à plus de 65 °C pendant au moins une heure. En cas de préparation d’eau chaude solaire, la température de l’eau chaude peut dépasser 90 °C. -
Page 7: Aperçu Rapide Du Module D'affichage Am
3. Aperçu rapide du module d’affichage AM Aperçu rapide du module d’affichage AM 3.1 Page d’accueil du module d’affichage AM La page d’accueil s’affiche après le démarrage de l’appareil de chauffage Firmware actuel FW x.xx 20 kW Puissance chaudière 3063731_201407... -
Page 8: Aperçu

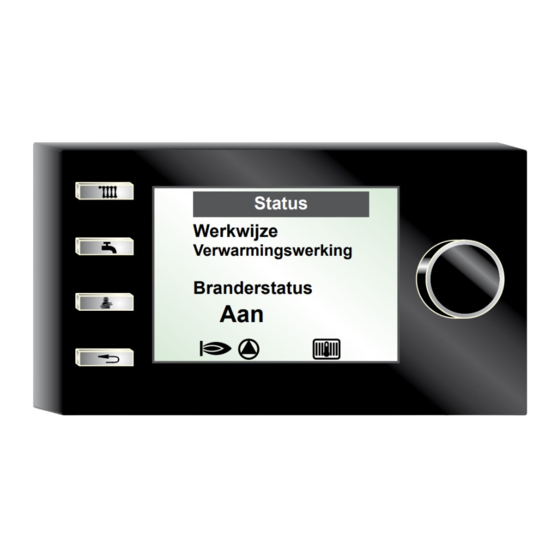

3. Aperçu rapide du module d’affichage AM 3.2 Aperçu Affichage des fonctions Indicateur d'état État Mode fonction. M. chauffage État brûleur Touches rapides 1 - 4 Bouton-poussoir rotatif 3.3 Affichage des fonctions Brûleur ON Pompe de chaudière ON Chaudière en régime chauffage Chaudière veille Chaudière en régime eau chaude... -
Page 9: Fonctionnement Du Bouton-Poussoir Rotatif
3. Aperçu rapide du module d’affichage AM 3.4 Fonctionnement du bouton-poussoir rotatif Actionner Appeler le sous-menu resp. confirmer les valeurs Tourner Naviguer dans le sous-menu resp. modifier les valeurs 3.5 Appuyer sur la touche Déclenche la fonction de la touche Fonction touche 1 Avec module de commande BM-2 comme commande à... - Page 10 3. Aperçu rapide du module d’affichage AM Fonction touche 2 Avec module de commande BM-2 comme commande à distance - pas de fonction Fonction touche 2 Pas de module de commande BM-2 comme commande à distance Température de consigne ECS Eau chaude Plage : °C...
-
Page 11: Structure De Menu Du Module D'affichage Am
4. Structure de menu du module d'affichage AM Structure de menu du module d'affichage AM Seuls les points de menu pertinents pour le système correspondant sont affichés. Message Chaudière État Affichage Temp. chaudière Mode fonction. des pannes ou Pression install. État brûleur des messages (voir chapitre 10) Menu principal Retour Affichage Réglages de base Ramoneur Installateur Retour Affichage Réglages de base... -
Page 12: Description Touches Rapides / Bouton Rotatif
Description touches rapides / bouton rotatif Les 4 touches rapides ainsi que le bouton rotatif avec fonction de touche permettent de naviguer sur le module d’affichage AM. Les réglages suivants peuvent être effectués via les touches rapides (voir chapitre 3) : −... -
Page 13: Menu Principal
6. Menu principal AM Menu principal Les sous-menus suivants sont affichés dans le menu principal : Menu principal ← Retour Affichage Réglages de base Ramoneur Installateur ← Retour f Affichage (voir chapitre 7) Liste de toutes les grandeurs de mesure actuelles f Réglages de base (voir chapitre 8) Réglages de base généraux... -
Page 14: Affichage
7. Affichage Affichage Ci-après, vous trouverez une liste contenant des valeurs d’affichage : Menu principal Sous-menu Affichage Menu principal ← Retour ← Retour Affichage _ _ _ _ _ _ _ _ _ Réglages de base T_chaud. Ramoneur 20,5 °C Installateur ←... -
Page 15: Réglages De Base / Possibilités De Réglage
8. Réglages de base / possibilités de réglage Réglages de base / possibilités de réglage Ci-après, vous trouverez une liste reprenant tous les réglages de base 8.1 Dans le sous-menu « Langue », vous avez le choix entre 24 langues Allemand, anglais, français, néerlandais, espagnol, portugais, italien, tchèque, polonais, slovaque, hongrois, russe, grec, turc, bulgare, croate, letton, lituanien, roumain, suédois, serbe, slovène, danois, estonien Menu principal... -
Page 16: Correction De La Température -4
8. Réglages de base / possibilités de réglage 8.3 Il est possible de régler la température de -4 à +4 dans le sous-menu « Correction de la température ». La fonction « Correction de la température » est uniquement active lorsqu’une sonde extérieure est raccordée à la chaudière. -
Page 17: Passage Été/Hiver
8. Réglages de base / possibilités de réglage 8.4 Dans le sous-menu « Passage été/hiver » Plage de réglage : 0 °C - 40 °C Réglage d'usine : 20 °C La fonction « Passage été/hiver » est uniquement active lorsqu’une sonde extérieure est raccordée à la chaudière. La fonction «... -
Page 18: Ramoneur
9. Ramoneur Ramoneur Ci-après, vous trouverez une description de la fonction « Ramoneur » Sous-menu « Ramoneur » Après activation de la fonction « Ramoneur », le brûleur fonctionne pendant la durée affichée à l'écran. Il est possible d’appliquer une prolongation de la durée de 15 minutes dans le sous-menu. Menu principal Sous-menu Point de menu... -
Page 19: Messages Et Pannes
10 Messages et pannes Une indication de panne est affichée à l’écran lorsqu’une panne existe sur l’installation de chauffage. Via le module d’affichage AM, l’installateur peut rapidement déterminer la cause de la panne grâce au tableau reprenant les codes d’erreur. -
Page 20: Mise Hors Service Et Mise Au Rebut
Le module d’affichage AM ne peut pas être éliminé avec les ordures ménagères. f Veillez à éliminer correctement le module d’affichage AM ainsi que les éventuels accessoires utilisés. Emballage f Veillez à éliminer correctement l'emballage du module d'affichage AM ainsi que ceux des éventuels accessoires utilisés. 3063731_201407... -
Page 21: Indications Sur La Documentation
Transmettez cette notice de montage ainsi que toutes les autres notices applicables à l’exploitant et à l’utilisateur du système. 12.3 Validité de la notice La notice de montage est valable pour le module d’affichage AM Remise à l’utilisateur 12.4 L’utilisateur de l’installation de chauffage doit avoir été... -
Page 22: Conseils Pour Économiser L'énergie
13. Conseils pour économiser l’énergie 13 Conseils pour économiser l’énergie Température ambiante (température de jour) Veuillez augmenter la température ambiante jusqu’à ce que vous considériez que la température réglée est agréable. Une température ambiante plus élevée d’un degré représente une consommation d'énergie supplémen- taire d’environ 6 % Veuillez ne pas chauffer des locaux peu utilisés ou des chambres à... - Page 23 3063731_201407...
