1.3 Alimentations électriques
1.3.1

Alimentation du circuit de puissance

2
Q
F1
L1 L2 L3 PE
30
Conseils de sécurité
- Avant de brancher l'alimentation pour le circuit de puissance, vérifiez si la
tension secteur correspond bien à celle indiquée sur l'appareil (voir code
secteur). La tension de service est indiquée sur la plaquette signalétique "T" de
l'appareil.
Indication: en cas d'installation multiple, seulement l'appareil central respecti-
vement l'appareil droit est équipé d'une plaquette signalétique.
- Seuls des fusibles dont les spécifications correspondent aux tableaux ci-après
doivent être utilisés pour la protection du raccordement électrique. Une instal-
lation électrique sans fusible de protection, ou dont les fusibles ne remplissent
pas les spécifications ci-dessous n'est pas permise, et peut présenter des risques
pour les personnes et les choses.

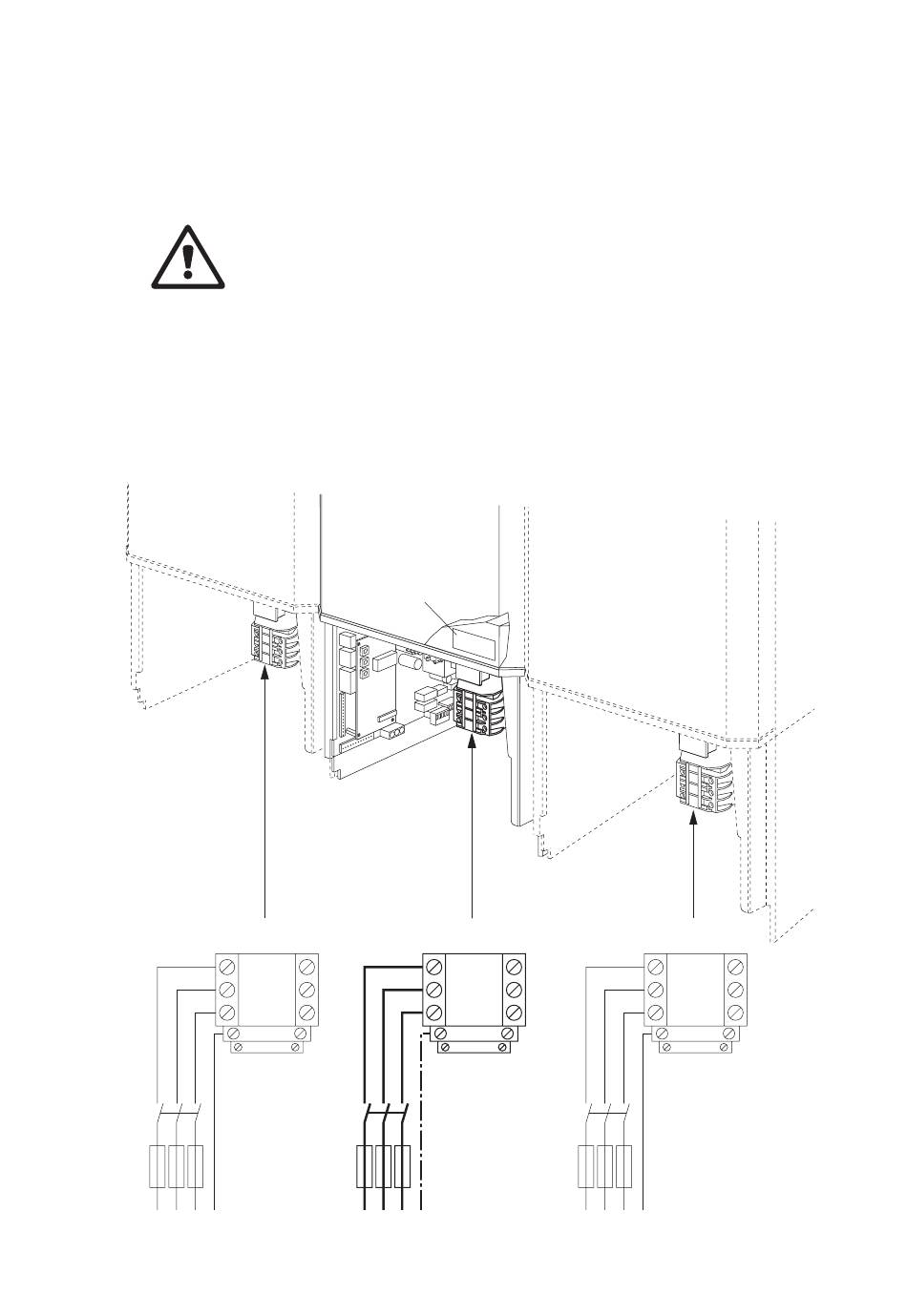

Branchement
Brancher la tension d'alimentation pour le circuit de puissance au contacteur "K1"
selon le schéma ci-dessous.
1
T
K1
L1
L2
L3
PE
PE
Q
F1
L1 L2 L3 PE
3
K1
L1
L2
L3
PE
PE
Q
F1
L1 L2 L3 PE
K1
L1
L2
L3
PE
PE
