ASSEMBLAGE
•• L’'assemblage requiert la participation de deux
personnes.
•• Disposez toutes les pièces dans un espace
dégagé et enlevez tout le matériel d’'emballage.
Ne jetez pas le matériel d’'emballage avant d’'avoir
terminé toutes les étapes d’'assemblage.
•• Pour l’'illustration des petites pièces, voir la
page 5.

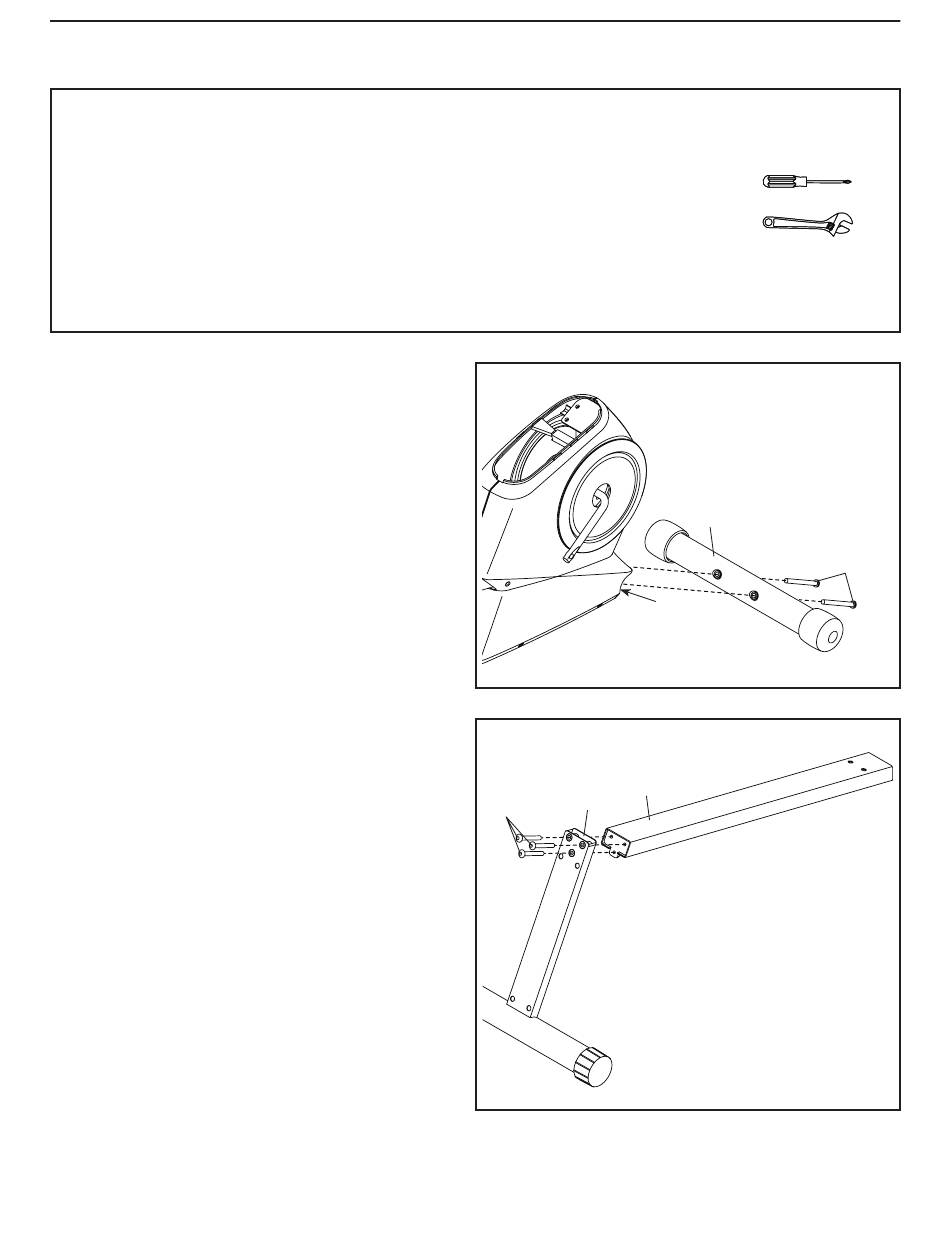

1. Orientez le Stabilisateur Avant (32) tel qu’'il est
indiqué sur l’'autocollant.
Pendant qu’'une autre personne soulève la partie
avant du Cadre (1), fixez le Stabilisateur Avant
(32) à l’'aide de deux Vis M10 x 80mm (54).
2. Orientez le Stabilisateur Arrière (31) et le Rail du
Curseur (9) tel qu’'il est illustré.
Fixez le Stabilisateur Arrière (31) au Rail du
Curseur (9) à l’'aide de trois Vis M8 x 36mm (26).
Ne serrez pas les Vis à ce moment.
•• En plus du ou des outils inclus, l’'assemblage
requiert les outils suivants :
un tournevis à pointe cruciforme
une clé à molette
Un jeu de clés peut faciliter l’'assemblage. Pour
éviter d’'abîmer les pièces, n’'utilisez aucun outil à
commande mécanique.
1
2
9
31
26
6
32
1
54
