11 MISE EN FONCTION

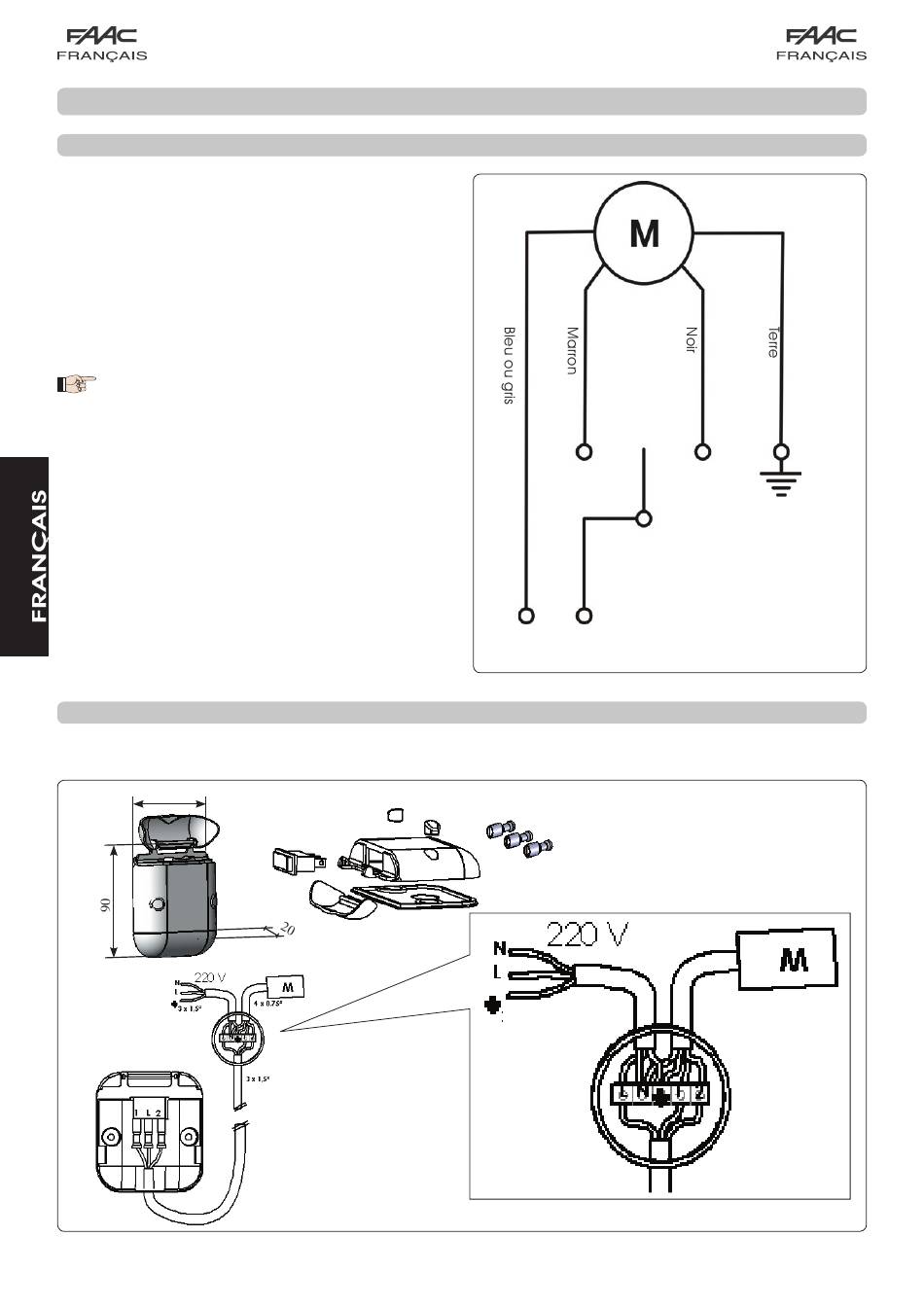

11.1 Câblage électrique mod. BASIC ONE
Le Night&Day BASIC ONE est commandé à partir d'un
bouton-poussoir et fonctionne à logique homme
mort (tant que le bouton-poussoir reste enfoncé, le
moteur tourne dans la direction sélectionnée).
1)
Connecter le câble jaune vert à la terre.
2)
Connecter les câbles au 230V d'après la figure.
Vérifier, selon l'installation effectuée, le
câblage correct du bouton-poussoir. En
appuyant sur cette touche d'ouverture,
les volets doivent s'ouvrir; dans le cas
contraire, invertir les deux phases du
moteur (câbles marron et noir).
11.2 Sélecteur OUVRE/FERME pour mod. BASIC ONE
La figure indique les dimensions et les connexions électriques du sélecteur OUVRE/FERME du mod. BASIC
ONE
83
230 Vca
50-60Hz
3x1,5mm 2
N = bleu ou gris
L = marron
22
Fig. 34
4x0,75mm 2
3x1,5mm 2
Fig. 35
