8.2

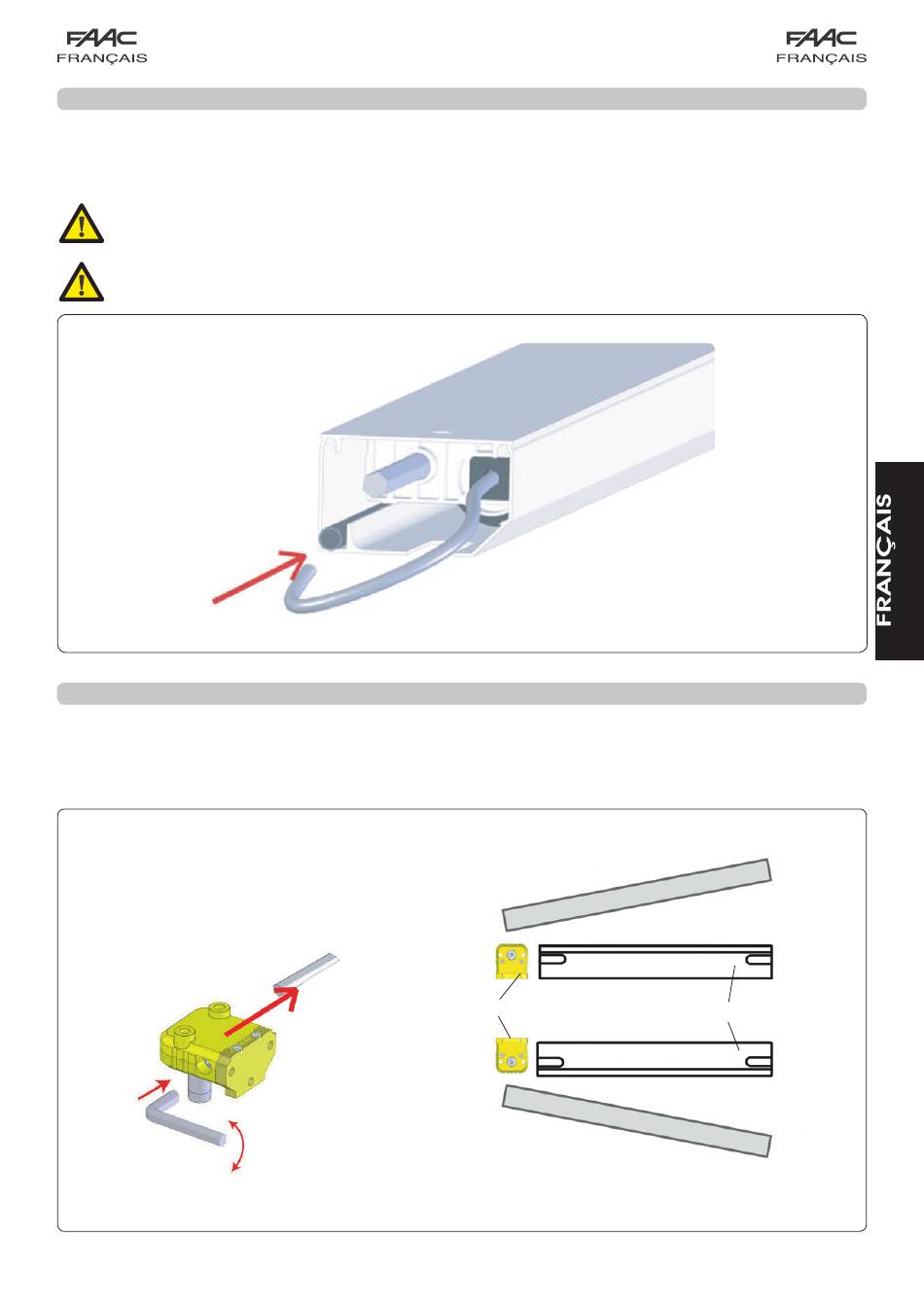

Sortie câble
Uniquement pour les configurations 14 et 15:
•
passer le câble électrique dans un tube adéquat en PVC (voir image Fig. 25).
ATTENTION: le câble électrique ne doit être au contact d'aucune partie mobile.
ATTENTION: Il est fondamental que le câble reste tendu au maximum.
8.3
Assemblage
1)
Introduire le renvoi à gauche.
2)
Mettre le bâti en position.
A.
Bâti moteur.
B.
Renvoi lent (jaune).
Pour faciliter l'opération, faire
tourner l'hexagone du renvoi
avec une clé dim. 10.
Intérieur
A
17
Fig. 25
Extérieur
B
Extérieur
Fig. 26
