11.3 Câblage électrique mod. DELUXE ONE
Le Night&Day Deluxe ONE peut être commandé à
partir d'une télécommande ou d'un bouton-poussoir
à logique pas à pas.
1)
Connecter le câble jaune vert à la terre.
2)
Connecter les câbles marron et bleu (ou gris) au
230 V.
Ne pas connecter le câble noir. C'est
le RESET du récepteur radio. Voir par.
11.4.3.
AUTOMATISME UNIQUEMENT COMMANDÉ À PARTIR D'UNE TÉLÉCOMMANDE: Si l'on souhaite réaliser ce type
de configuration, connecter le fil bleu et le fil marron du moteur au secteur et le fil jaune-vert à la terre. Le
fil noir ne doit pas être connecté.
AUTOMATISME COMMANDÉ À PARTIR D'UNE TÉLÉCOMMANDE ET D'UN BOUTON-POUSSOIR: Si l'on souhaite

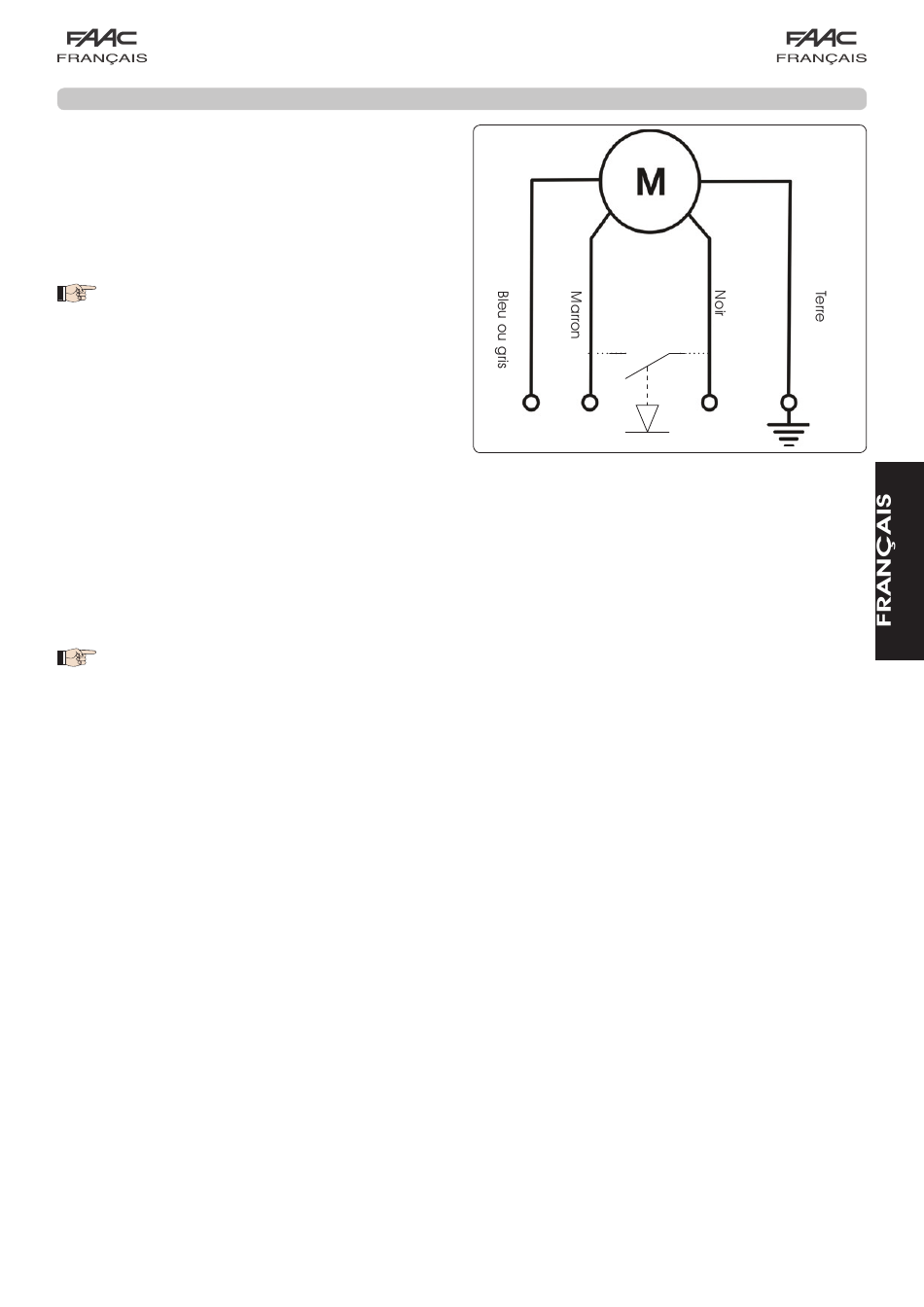

utiliser ce type de configuration, connecter le moteur d'après le schéma de la figure 36.
Le bouton-poussoir est à logique pas à pas; toute pression exercée sur la touche envoie une
impulsion au moteur (EXEMPLE: PREMIÈRE IMPULSION OUVERTURE-DEUXIÈME IMPULSION STOP-
TROISIÈME IMPULSION FERMETURE-etc.). Après une commande d'ouverture ou de fermeture,
le moteur tourne jusqu'à la fin du délai d'attente (environ 20 s).
Fig. 36
BOUTON-POUSSOIR
230 Vac
50-60Hz
