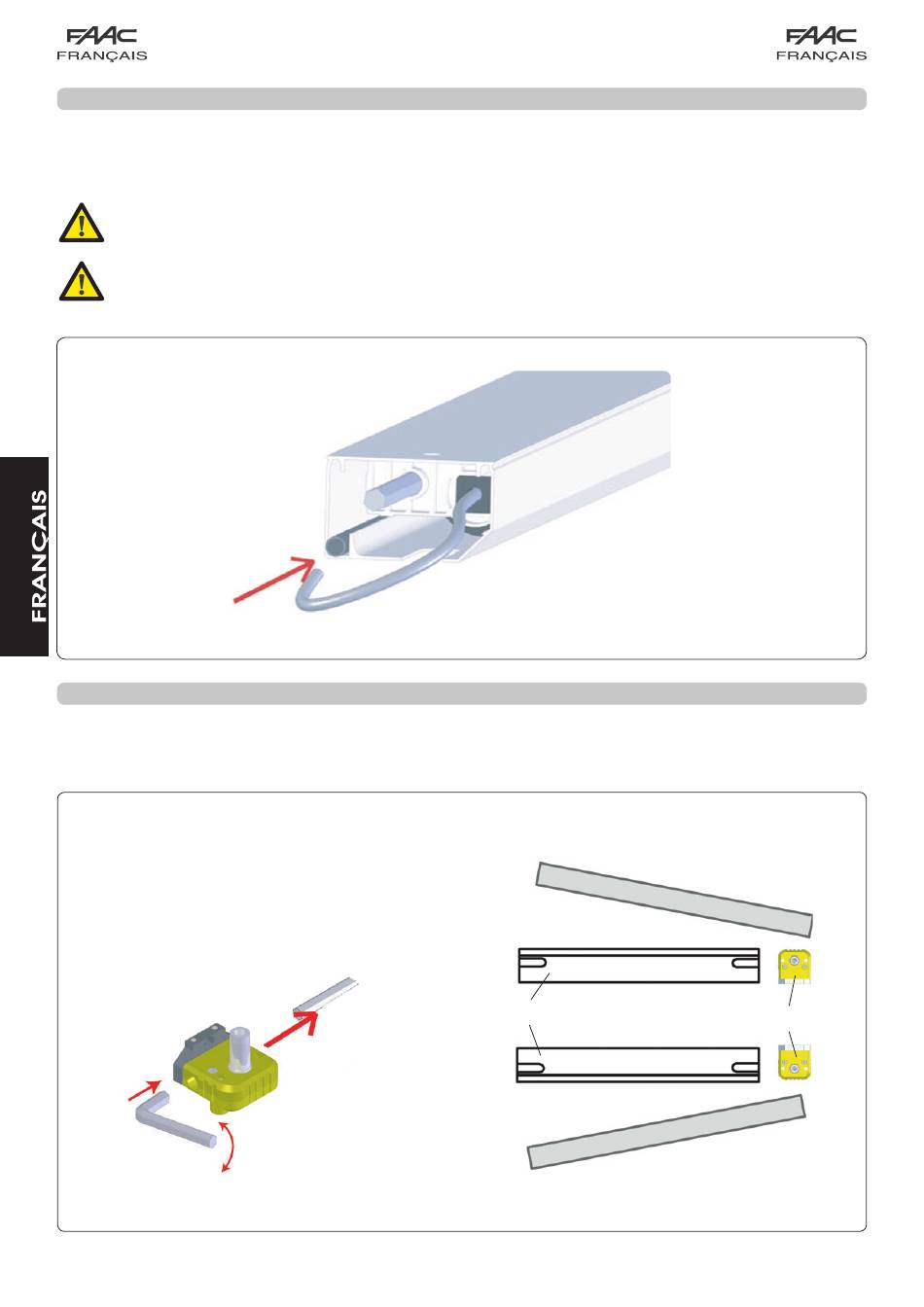

7.2
Sortie câble
Uniquement pour les configurations 10 et 11:
•
passer le câble électrique dans un tube adéquat en PVC (voir image Fig. 19).
ATTENTION: le câble électrique ne doit être au contact d'aucune partie mobile.
ATTENTION: Il est fondamental que le câble reste tendu au maximum.
7.3
Assemblage
1)
Introduire le renvoi à droite.
2)
Mettre le bâti en position.
A.
Bâti moteur.
B.
Renvoi rapide (gris).
Pour faciliter l'opération, faire
tourner l'hexagone du renvoi
avec une clé dim. 10.
Extérieur
A
Extérieur
14
Intérieur
B
Fig. 19
Fig. 20
