8
CONFIGURATION N° 13, 14 et 15,16

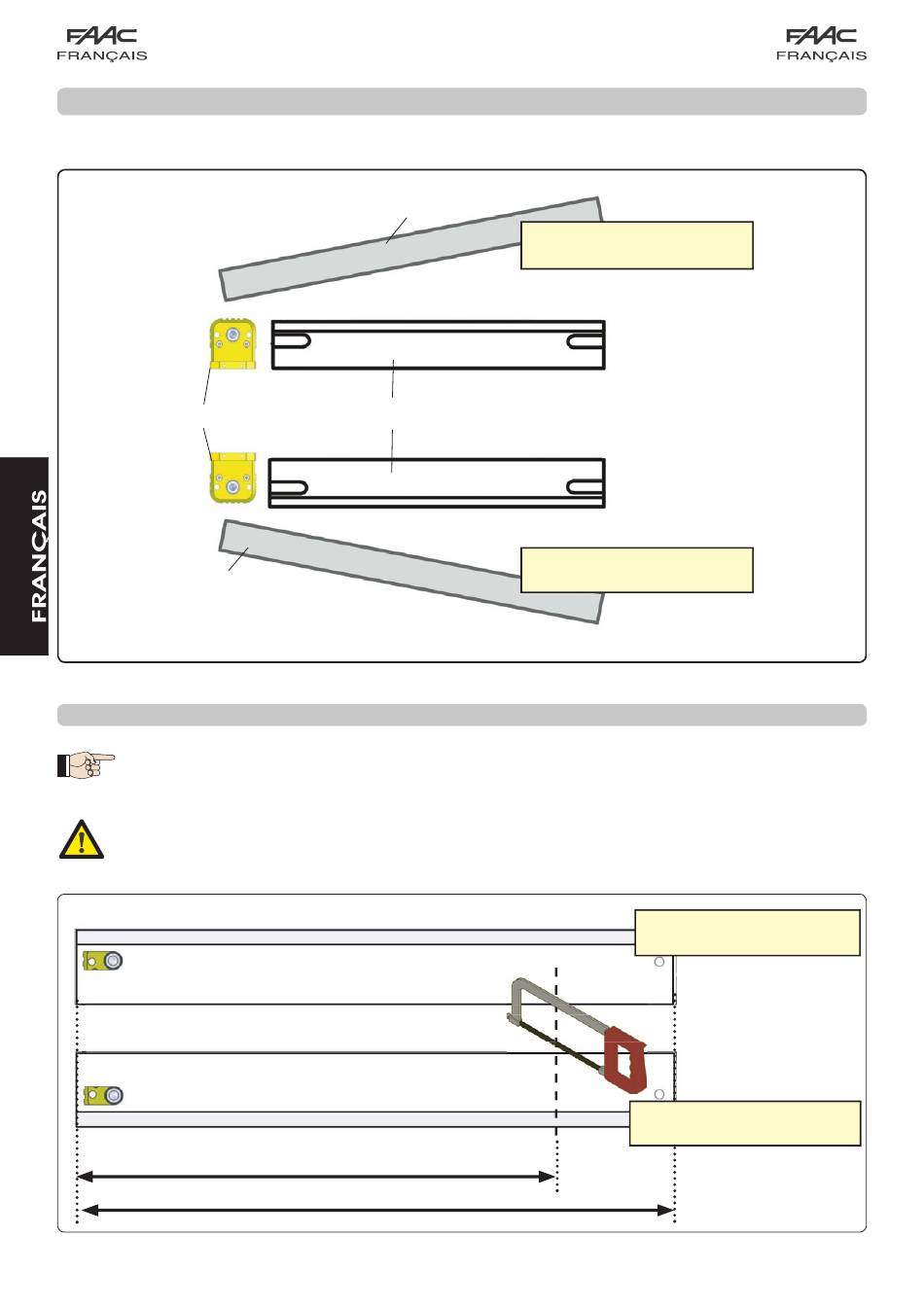

Disposer les pièces d'après la fig. 23.
1.
Volet de gauche
2.
Renvoi lent (jaune)
3.
Bâti moteur
2
1
8.1
Disposition du bâti
Pour les fenêtres d'une largeur comprise entre 600÷672 mm (BASIC ONE) et 660÷760 mm
(DELUXE ONE), couper le bâti dormant d'après la fig. 24
ATTENTION: Protéger le câble durant cette opération.
Extérieur
Extérieur
min. 600 mm (BASIC ONE)
672 mm (BASIC ONE)
Extérieur
1
Intérieur
3
Extérieur
Intérieur
min. 660 (DELUXE ONE)
760 mm (DELUXE ONE)
Installation en
APPUI vue du HAUT
Installation sur
LINTEAU vue du BAS
16
Fig. 23
Installation en
APPUI vue du HAUT
Installation sur
LINTEAU vue du BAS
Fig. 24
