7
CONFIGURATION N° 9, 10 et 11, 12

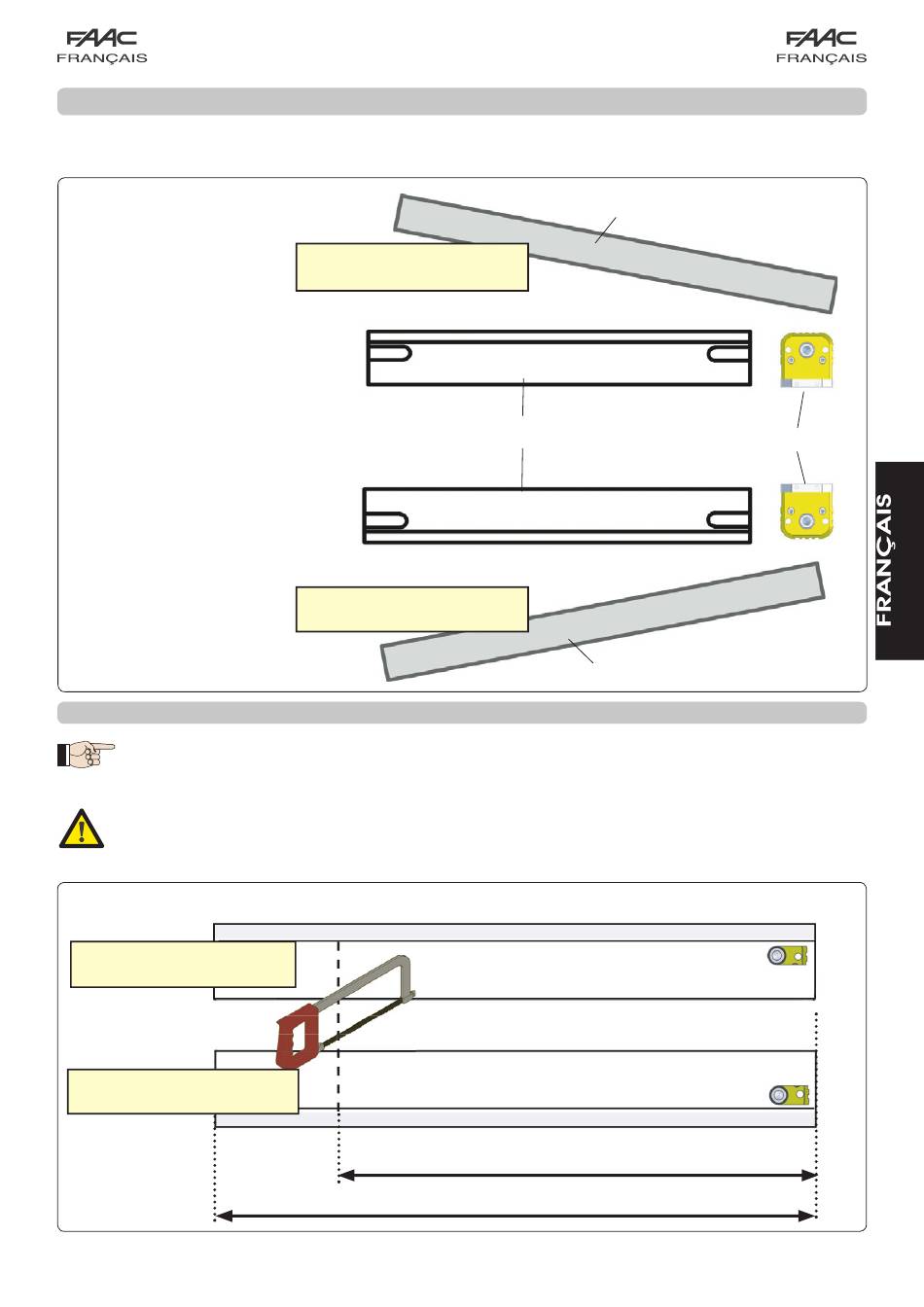

Disposer les pièces d'après la fig. 17.
1.
Volet de droite
2.
Renvoi rapide (gris)
3.
Bâti moteur
7.1
Disposition du bâti
Pour les fenêtres d'une largeur comprise entre 600÷672 mm (BASIC ONE) et 660÷760 mm
(DELUXE ONE), couper le bâti dormant d'après la fig. 18
ATTENTION: Protéger le câble durant cette opération.
Fig. 18
Installation en
APPUI vue du HAUT
Installation sur
LINTEAU vue du BAS
Installation en
APPUI vue du HAUT
Installation sur
LINTEAU vue du BAS
Intérieur
min. 600 mm (BASIC ONE)
672 mm (BASIC ONE)
13
1
Extérieur
Intérieur
3
Extérieur
1
Extérieur
Extérieur
min. 660 (DELUXE ONE)
760 mm (DELUXE ONE)
2
Fig. 17
