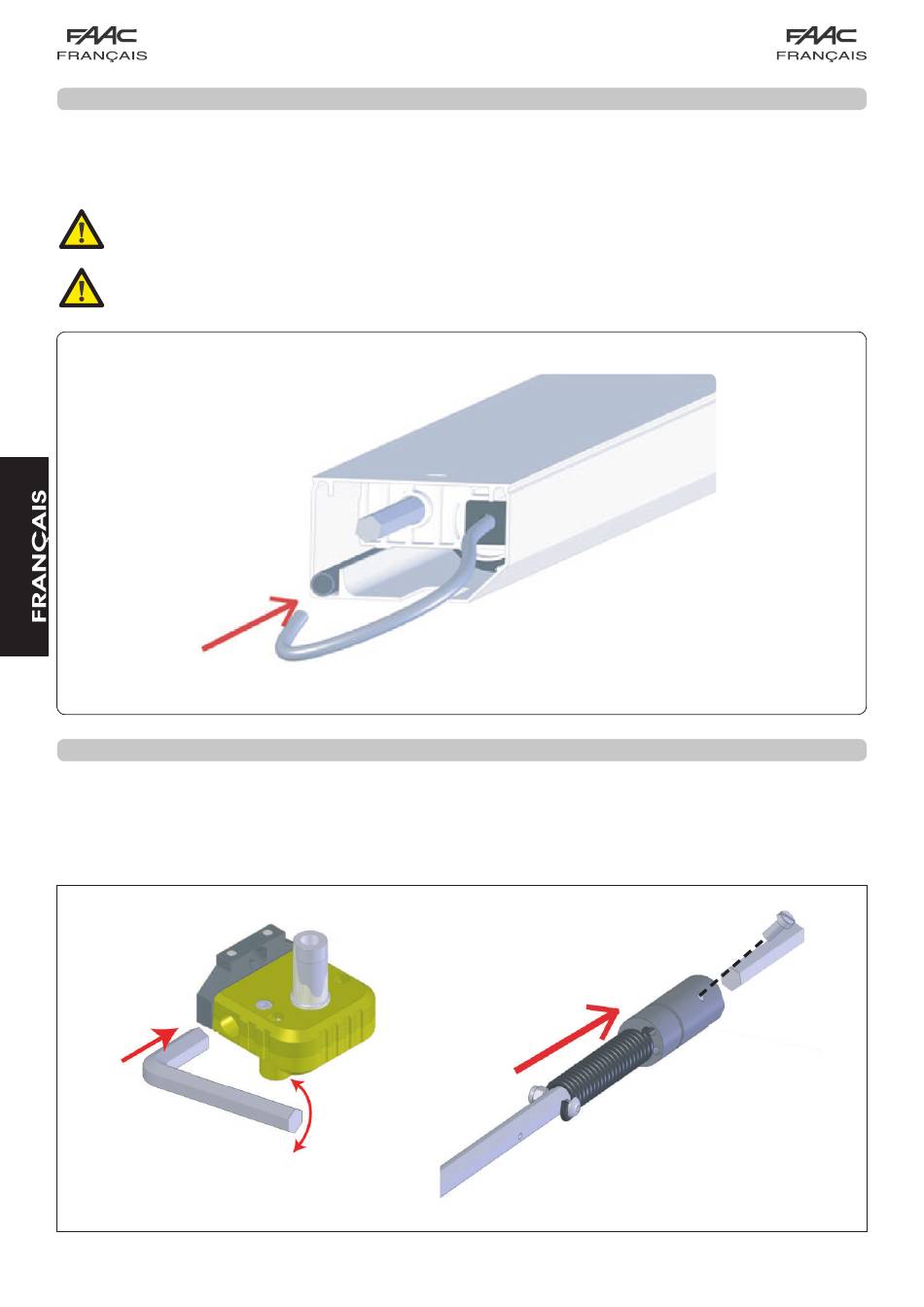

5.2
Sortie câble
Uniquement pour les configurations 2 et 3:
•
passer le câble électrique dans un tube adéquat en PVC (voir image Fig. 7).
ATTENTION: le câble électrique ne doit être au contact d'aucune partie mobile.
ATTENTION: Il est fondamental que le câble reste tendu au maximum.
5.3
Assemblage
1)
Introduire les renvois à chaque extrémité.
2)
Introduire l'axe hexagonal de transmission dans le trou hexagonal du renvoi.
3)
Introduire l'axe dans le bâti moteur et serrer fortement la vis A. (Fig. 8)
Pour faciliter l'opération, faire
tourner l'hexagone du renvoi
avec une clé dim. 10.
8
Fig. 7
A
Fig. 8
